自行车通风散热型制动盘结构设计

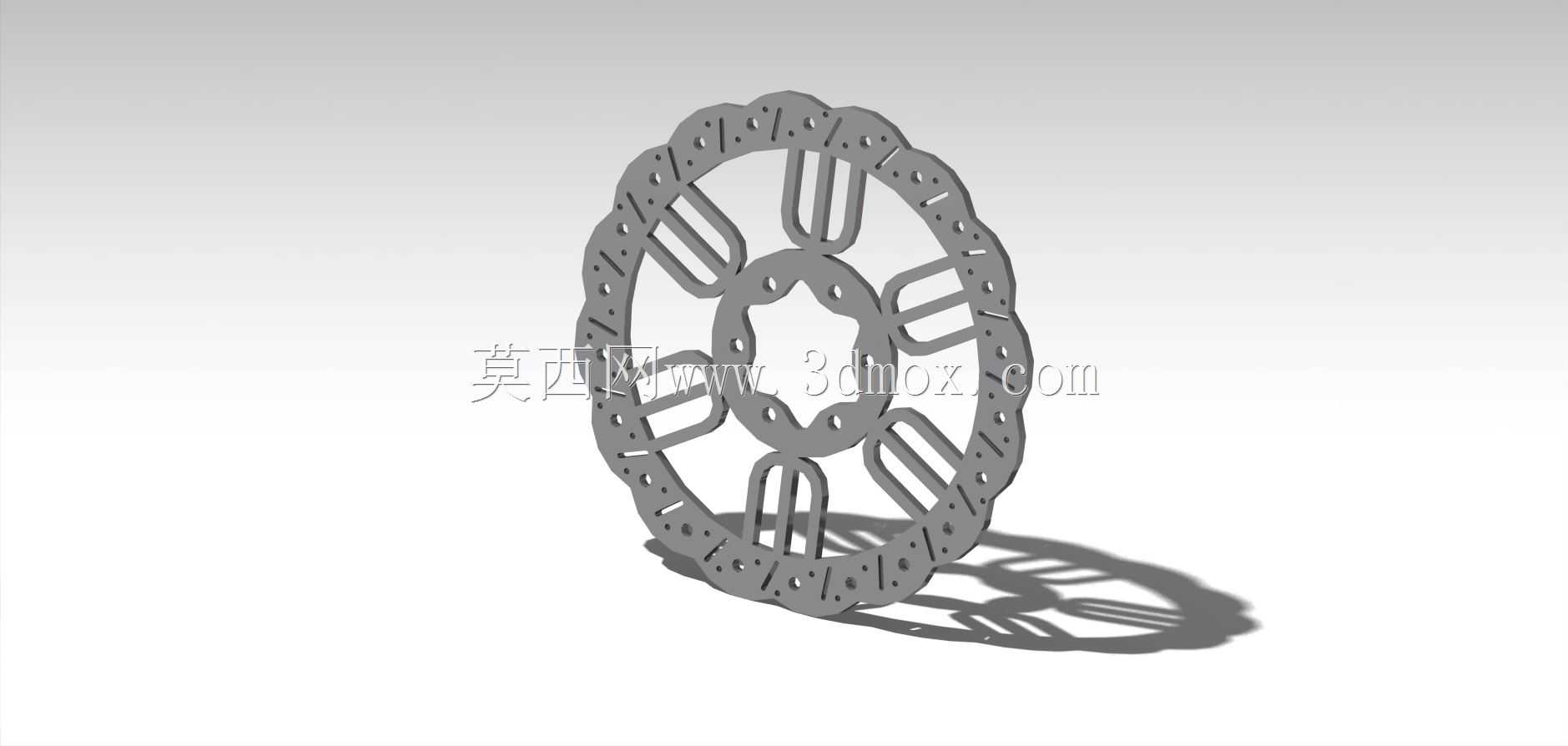

日常骑行场景里，碟刹制动系统的性能表现直接决定骑行安全，尤其是长距离下坡、高频制动的工况下，制动盘的散热能力、结构强度、安装适配性是设计阶段需要反复校核的核心指标。这款制动盘采用镂空辐条式结构设计，外圈设置连续波浪形轮廓，边缘均匀分布散热小孔，既能够在制动过程中快速打散摩擦产生的热量，避免高温导致的制动效能衰减，也能有效降低制动盘自身重量，减少轮组转动惯量，提升骑行时的加速响应与操控灵活性。

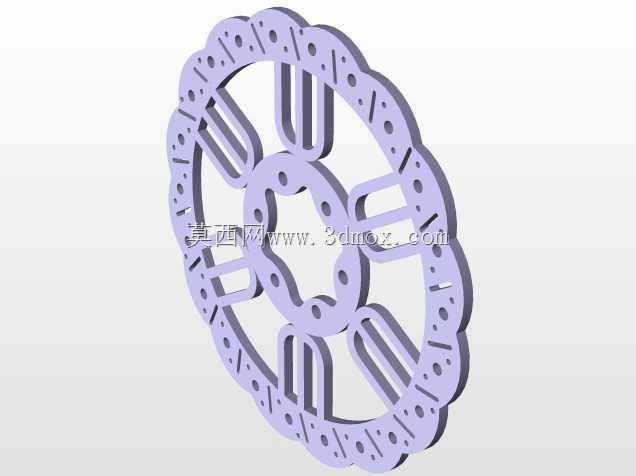

从结构设计逻辑来看，制动盘中心区域设置六瓣式花键安装位，匹配主流山地车、公路车碟刹花鼓的安装接口，安装时可通过对应螺栓完成周向定位，花键结构能够均匀分散制动时产生的扭矩载荷，避免单点应力集中导致的盘片变形。盘片主体采用对称式辐条连接结构，六组主辐条沿中心花键径向均匀分布，每组辐条之间预留大尺寸镂空通道，制动时随轮组转动可形成持续的空气对流，将刹车片与盘片摩擦产生的热量快速带走，连续制动工况下盘片温度可控制在合理区间，减少热衰退对刹车手感与制动力度的影响。

外圈波浪形轮廓并非单纯的造型设计，实际使用中能够在刹车片接触盘片的过程中，持续刮除刹车片表面附着的磨屑，避免磨屑在摩擦面堆积导致的制动异响、制动力波动问题，同时波浪边缘在转动时能够切割气流，进一步提升散热效率。边缘分布的小孔除辅助散热外，也能够在盘片受热膨胀时提供微小的形变余量，避免高温下盘片出现翘曲变形，保证制动过程中盘片与刹车片的平行接触，减少刹车抖动问题。

安装边界方面，这款制动盘适配常规六钉碟刹花鼓，安装孔位的位置度公差控制在0.05mm以内，安装后盘片端面跳动量可控制在0.1mm以内，避免蹭碟问题。盘片厚度采用常规碟刹通用尺寸，适配市面上主流的线拉碟刹、油压碟刹夹器，无需额外调整夹器安装位置即可完成适配。结构强度校核阶段，针对径向冲击、周向制动扭矩、高温形变三个核心工况做了仿真验证，日常通勤、山地越野场景下的常规载荷不会导致盘片出现塑性变形，镂空位置的应力集中区域做了圆角过渡处理，避免应力集中导致的盘片开裂问题。

实际使用场景中，这款制动盘既适配日常通勤自行车的使用需求，也能满足入门级山地车越野骑行的制动要求，轻量化设计不会给轮组带来额外负担，散热结构能够应对城市道路频繁启停、郊野坡道连续制动的使用需求，安装接口的通用化设计降低了配件替换的适配成本，维修更换时无需更换花鼓或夹器即可完成升级替换。设计过程中充分考虑了加工工艺可行性，盘片可采用冲压成型工艺完成主体加工，后续通过平面磨削保证端面平整度，加工成本可控，适合批量生产应用。
