可调式活口扳手高精度三维建模作品

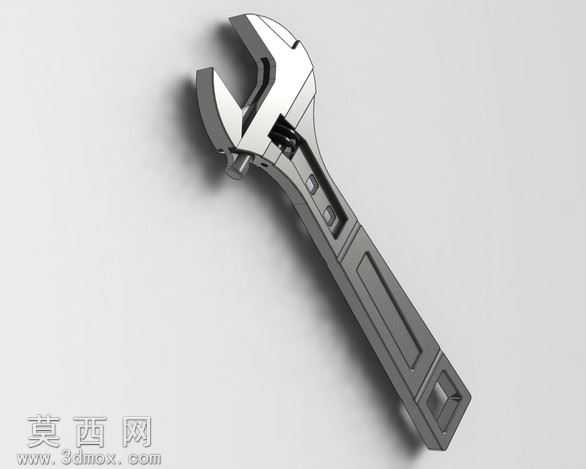

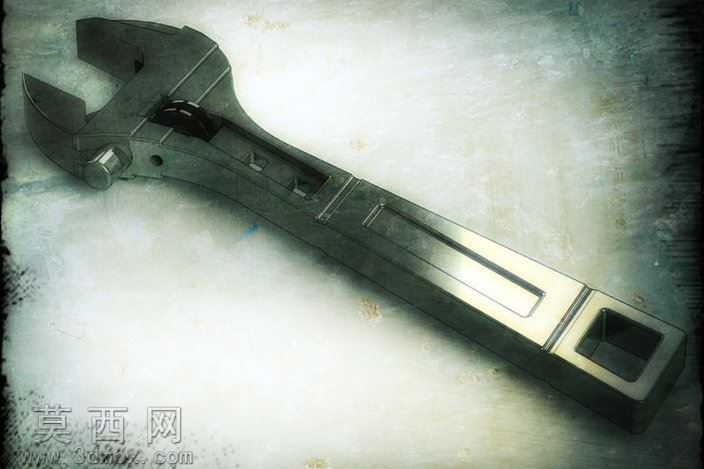

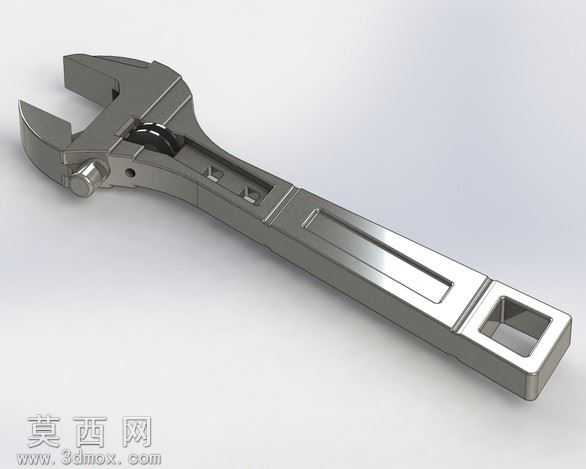

本作品为可调式活动扳手的三维数字化模型，建模过程依托主流三维设计软件完成，全程遵循机械五金工具的真实生产制造逻辑进行参数化搭建，确保模型结构与实物尺寸比例完全匹配，可直接用于产品结构验证、装配干涉检查、教学演示及二次设计开发等场景。建模阶段首先梳理活动扳手的核心组成结构，将整体拆分为固定扳体、活动扳口、调节蜗杆、防滑握柄四大核心部件，对每个部件单独进行草图绘制与特征建模：固定扳体部分先绘制主体轮廓草图，通过拉伸、切除特征完成主体基体搭建，针对扳体表面的减重凹槽、尾部方孔、刻度标识区域，分别使用拉伸切除、圆角、倒角特征进行细节处理，保证扳体的力学结构合理性与外观还原度；活动扳口部分重点还原齿牙啮合结构，通过螺旋线扫描、阵列特征完成与调节蜗杆匹配的齿形结构，确保活动扳口与固定扳体的滑动槽间隙符合真实装配公差，可模拟扳口开合调节的动作逻辑；调节蜗杆部分重点刻画滚花防滑纹理与啮合齿结构，通过圆周阵列特征完成齿形均匀排布，还原蜗杆转动带动扳口位移的传动逻辑；握柄部分在基础拉伸特征上，添加表面防滑纹理、边缘圆角过渡处理，还原真实扳手的握持手感设计。材质与渲染阶段，针对扳手的金属材质特性，为不同部件匹配对应的材质参数：扳体与活动扳口采用镀铬合金钢材质，调整金属粗糙度、反射率参数，还原五金工具表面的哑光镀铬质感，避免过度反光造成的失真；调节蜗杆采用发黑处理的合金钢材质，适当降低反射率、提升粗糙度参数，区分与主体镀铬面的材质差异；握柄区域根据设计需求，可切换金属原色与包胶防滑材质效果，适配不同的展示场景。渲染阶段采用工作室柔光环境，添加多组辅助光源消除模型暗部死黑，调整阴影柔和度，突出扳手的金属轮廓与结构细节，最终呈现的渲染图可清晰展示扳口开合结构、扳体减重设计、尾部方孔等细节特征，完整还原工业级活动扳手的外观与结构特点。设计过程中充分考虑活动扳手的实际使用功能，所有结构尺寸均参考国标五金工具参数设定，扳口最大开合度、扳体长度、握柄宽度等参数均符合手动工具的人体工学设计要求，模型未做过度简化，所有装配关系、部件间隙均符合真实生产的公差要求，既可以用于工业设计的方案展示，也可导入有限元分析软件进行受力强度验证，为五金工具的产品迭代、结构优化提供可靠的三维数字基础。
