4/2电磁激活液压阀三维结构设计

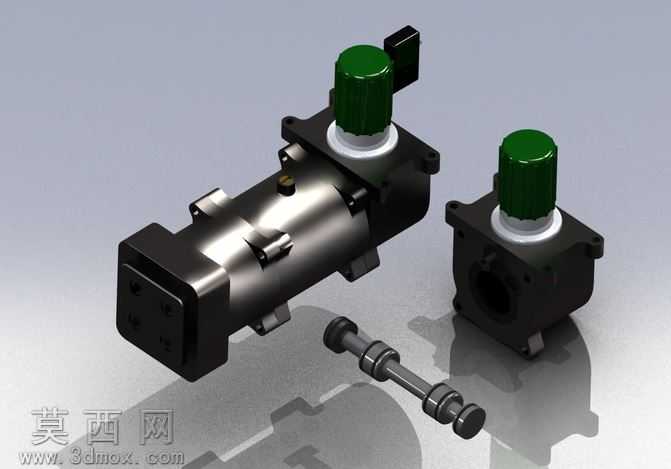

本作品为4/2电磁激活液压方向控制阀的三维设计成果，建模过程依托三维参数化设计思路完成，首先梳理液压阀的核心功能逻辑：该阀作为液压系统中的方向控制元件，依靠电磁驱动实现阀芯换向，从而控制液压油路的通断与流向切换，是液压传动系统中应用广泛的控制类元件。建模阶段首先完成整体结构的拆分规划，将模型划分为电磁驱动端、阀体主腔、阀芯组件、安装连接端四个核心模块，按照从内到外的建模顺序，首先绘制阀芯的三维结构：阀芯采用多台肩轴类结构，精准匹配阀体内腔的沉孔油路通道，台肩的宽度、倒角尺寸均按照液压阀的密封、通流要求设定，保证台肩与阀体内腔配合时既能实现油路的可靠密封，又能减少换向过程中的液压卡紧力。随后完成阀体部分的建模，阀体采用方形安装法兰结构，预留标准的安装孔位与油口连接螺纹，阀体内腔设计有均匀分布的环形通油槽，油槽的位置与阀芯台肩位置精准对应，保证换向时油路切换的响应速度与通流面积符合设计要求。电磁驱动部分的建模还原了电磁阀的线圈外壳、接线端、手动应急推杆结构，线圈外壳做了圆角过渡处理，还原真实产品的外观细节，顶部的绿色端盖按照工业产品的常规配色设置材质，区分电磁驱动部分与液压阀体部分。材质与渲染阶段，为阀体金属部分赋予了发黑处理的金属材质，还原液压阀阀体常用的表面处理效果，金属表面设置了细微的磨砂质感，避免渲染效果过于塑料化；阀芯部分赋予了抛光合金钢材质，体现阀芯加工后的高精度表面质感；电磁端盖部分赋予了哑光绿色工程塑料材质，接线端的黑色塑料部分设置了细微的颗粒质感，还原工业塑料件的真实外观。渲染时采用柔和的工业产品打光方案，主光源从侧上方照射，清晰展现阀体的金属反光与结构轮廓，辅光源补充暗部细节，避免结构阴影过深遮挡关键结构，同时添加了柔和的地面反射效果，提升模型的展示质感。建模过程中对所有配合部位做了干涉检查，保证阀芯与阀体内腔、电磁驱动部件与阀芯推杆之间不存在结构干涉，各零件的装配关系完全符合实际液压阀的装配逻辑，既还原了产品的外观细节，也准确体现了4/2电磁阀的内部结构组成与工作原理，可作为液压元件教学、液压系统方案展示的参考模型。
