石油钻井用吹灭防喷器组三维设计

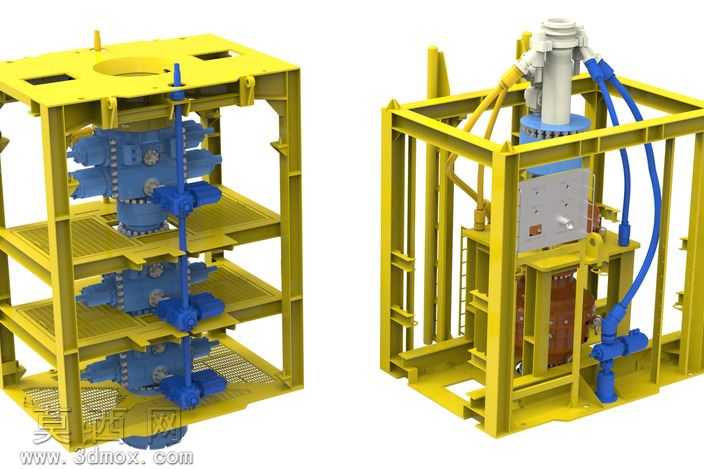

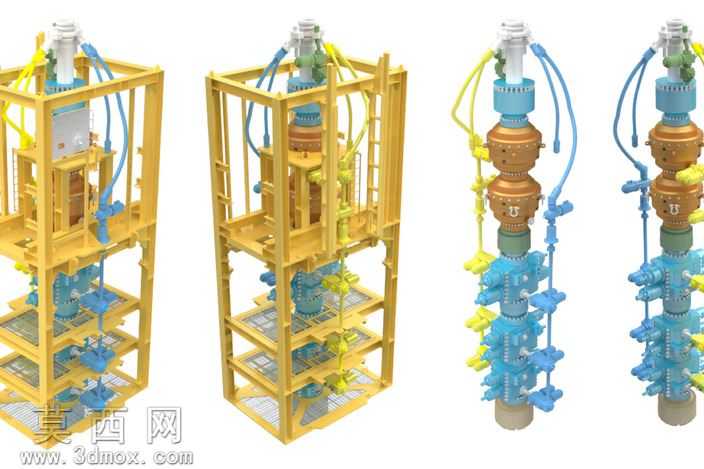

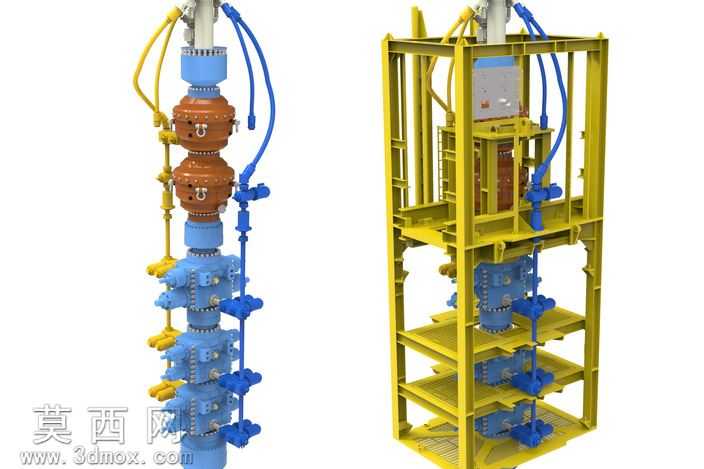

本作品为油气钻井作业所用的吹灭防喷器（BOP）三维建模成果，建模过程围绕井控设备的实际功能需求展开，完整还原了防喷器组的层级堆叠结构与配套安装框架。建模阶段优先梳理防喷器的功能模块划分，从顶部的控制连接段开始，逐层构建不同通径、不同功能的阀体单元，包括环形防喷段、闸板防喷段、侧出口控制阀组等核心结构，每一层阀体的连接法兰、紧固螺栓、操作手轮都按照实际装配逻辑进行排布，确保各部件的装配关系准确，无干涉错位问题。针对配套的黄色安装框架，建模时还原了其多层承载结构、护栏围挡、层间支撑梁的设计，框架上的管线固定卡扣、操作平台预留位都做了精细化处理，能够直观展现防喷器组在现场安装时的支撑固定方式。材质渲染方面，根据部件的实际应用材质做了区分：承压阀体部分采用锻钢材质的金属棕、金属蓝质感表现，还原工业锻件的厚重金属光泽；密封控制管线分别用黄色、蓝色区分液压控制回路与其他功能管线，管线的弯曲弧度、接头连接位置都贴合实际布管逻辑，避免生硬的直角转折；安装框架采用工业防锈漆的明黄色质感，表面做细微的颗粒质感处理，还原户外工业设备的漆面效果。设计思路上以实用性为核心，既完整呈现了防喷器组的整体外观，也通过分层建模的方式保留了各功能单元的独立结构，能够清晰展现防喷器从顶部控制端到底部井口连接端的完整通路，侧部的阀门操作端、管线接口都做了明确的结构表达，可直观理解该设备在油气井作业中密封、控制井口压力，防止井喷事故的功能逻辑，同时也兼顾了水下、陆地钻井平台不同应用场景的安装适配性，框架结构的设计也体现了设备集成化安装、便于吊运作业的实际需求。
