金马伦FL双向密封闸阀三维结构展示

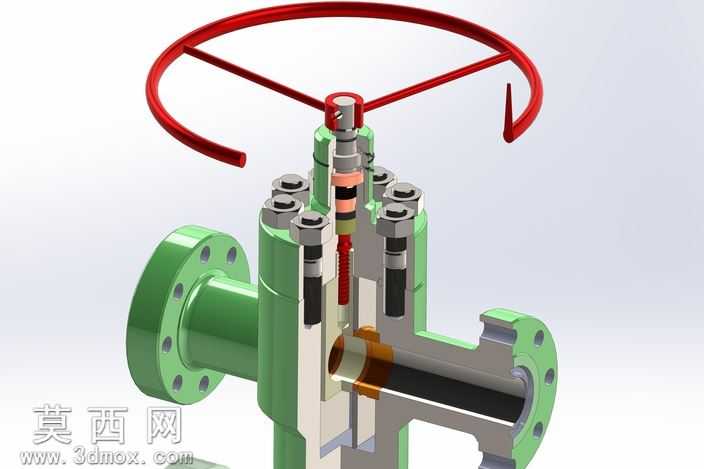

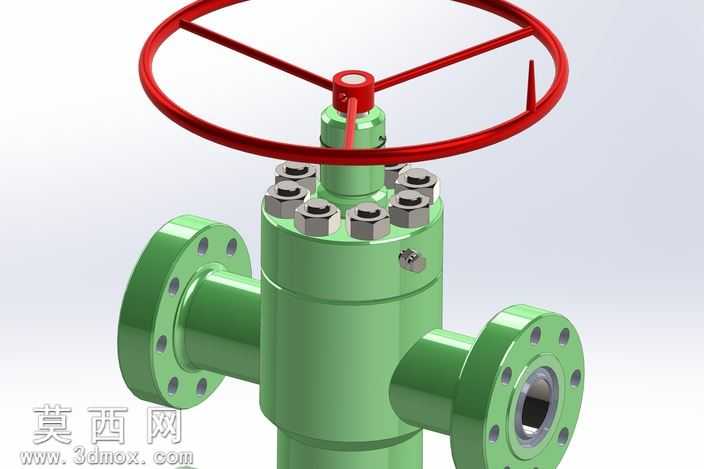

本作品为工业用闸阀的三维结构展示模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对阀门的每一处结构细节都做了精准还原，可清晰展示阀门内部的装配关系与工作原理。模型渲染阶段采用工业产品级渲染方案，阀体主体采用哑光绿色金属漆材质，还原工业阀门常用的涂装质感，手轮采用亮红色烤漆材质，与阀体形成鲜明视觉区分，便于快速识别操作部件，内部阀杆、密封组件、螺栓紧固件等金属零件分别赋予不同质感的金属材质，密封件采用橡胶类哑光材质，不同材质的质感差异让内部结构层次清晰，剖切展示的结构面做了平滑处理，无建模破面、错位等问题，整体视觉效果专业直观。结构设计上，该闸阀采用双向承压设计，配置金属对金属的闸板与阀座密封结构，密封可靠性强，可适配多种工业流体输送工况；阀杆部位设置背密封结构，可在阀门处于全开状态时，实现阀杆密封的带压更换，无需对管路进行泄压操作，大幅降低现场维护的成本与停机时间；阀体上设置润滑脂注入接头，可在运行过程中向密封副注入润滑脂，降低密封面的磨损速率，同时在阀盖下游侧设置安全泄压结构，可及时泄放阀腔异常升压，保障运行安全；阀杆顶部配置黄油嘴护帽，可避免外界杂质进入润滑通道，防止润滑通道堵塞，保障维护操作顺畅。两端采用法兰连接结构，法兰端面的螺栓孔、密封面都按照对应压力等级的标准尺寸建模，可直接用于管路装配的干涉检查、教学演示等场景，手轮采用轮辐式结构，操作力矩传递均匀，整体结构紧凑，密封性能优异，可覆盖2-1/16英寸通径的工况使用需求，模型的装配约束完全按照实际装配关系设置，可模拟阀门的启闭动作过程，直观展示闸板升降实现管路通断的工作原理，适合用于阀门产品的结构教学、方案展示、装配培训等场景。
