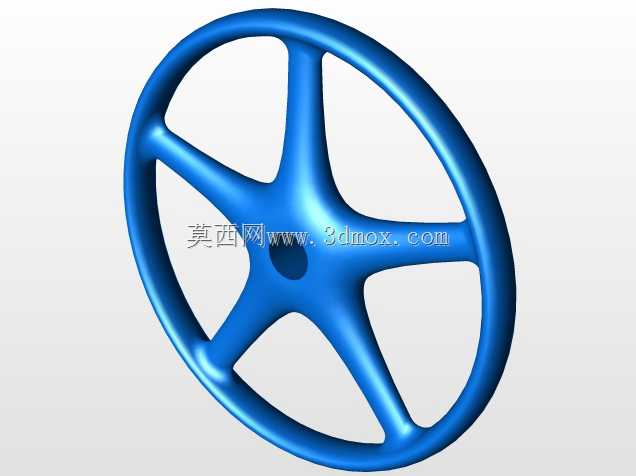

五辐式手轮操作轮结构设计

这类辐条式手轮在工业设备里的应用场景非常广泛，从普通机床的进给调节、阀门的开度控制，到轻工设备的工位调整、输送线的张紧机构微调，都能看到这类结构的身影。和实心轮盘相比，辐条结构最大的优势是在保证整体结构强度的前提下，大幅降低了零件自身重量，操作人员长时间转动调节时不容易产生手部疲劳，同时辐条之间的镂空区域也方便操作人员快速抓握发力，在需要快速转动大行程的调节场景下，操作效率比实心手轮高出不少。

从功能特性来看，这个五辐结构的手轮整体受力分布非常均匀，每根辐条从中心轮毂位置平滑过渡到外缘轮圈，没有尖锐的应力集中拐角，在操作人员施加周向转动力的时候，载荷会顺着辐条的流线型轮廓均匀传递到整个轮盘，不会出现局部应力过大导致辐条断裂的问题。中心位置的安装孔采用通孔设计，适配不同直径的调节轴端，安装时可以通过键槽或者顶丝实现和轴的周向固定，保证转动时手轮和调节轴之间不会出现打滑空转的情况。外缘轮圈做了圆弧过渡处理，没有锋利的边缘，操作人员抓握时不会硌手，即使戴劳保手套操作也能有足够的摩擦力，不会出现脱手的情况。

设计这类手轮的时候，首先要考虑的是操作力的传递路径，五根辐条的排布采用等角度均分设计，相邻辐条之间的夹角为72度，不管操作人员从哪个角度抓握轮圈，都能至少有两根辐条承担主要的传力作用，不会出现受力盲区。辐条的截面采用椭圆形渐变设计，靠近轮毂的位置截面尺寸更大，越靠近轮圈位置截面尺寸逐渐收窄，这种变截面设计既符合力学传力的需求，也能进一步降低整体重量，同时流线型的表面在铸造或者注塑成型的时候，更容易脱模，不会出现倒扣结构导致的成型缺陷。轮圈的截面采用圆形设计，直径根据常规成年人的手掌抓握尺寸设计，抓握时的贴合度更好，长时间操作也不会产生明显的压痕。

从安装边界来看，这类手轮的中心安装孔尺寸适配常规的设备调节轴直径，轮毂部分的轴向厚度经过优化，既保证了和轴的配合长度足够，不会因为配合长度过短导致轴孔配合松动，也不会因为轮毂过长占用过多的设备安装空间。轮盘的整体外径尺寸根据操作力矩的需求设计，在需要较大操作力矩的场景下，更大的轮径可以让操作人员用更小的握力获得足够的转动力矩，而在安装空间受限的场景下，也可以在保证结构强度的前提下适当缩小轮径，适配紧凑的设备布局。辐条和轮圈、轮毂的连接位置都做了大圆角过渡处理，不仅能降低应力集中，提升零件的抗疲劳强度，在表面处理的时候也不会出现积液或者涂层堆积的问题，不管是采用金属喷塑、镀铬还是工程塑料直接成型，都能获得均匀一致的表面质量。

在实际设备选型的时候，这类辐条手轮需要根据设备的操作频率、所需操作力矩、安装空间大小来匹配对应的尺寸参数，对于操作频率高、需要频繁调节的工位，优先选择重量更轻的辐条结构手轮，降低操作人员的劳动强度；对于需要较大转动力矩的重载调节场景，可以适当增加辐条的截面尺寸和轮圈的壁厚，提升整体的结构刚性，避免大力操作时出现辐条变形的问题。安装时需要保证手轮的端面和调节轴的轴线保持垂直，避免转动时出现偏摆，导致操作时受力不均，加快轴孔配合位置的磨损。日常使用过程中，这类辐条结构的手轮因为镂空区域多，不容易积灰积油，清理维护比实心手轮更加方便，即使在有切削液、粉尘的加工车间环境里使用，也能长期保持可靠的操作性能。
