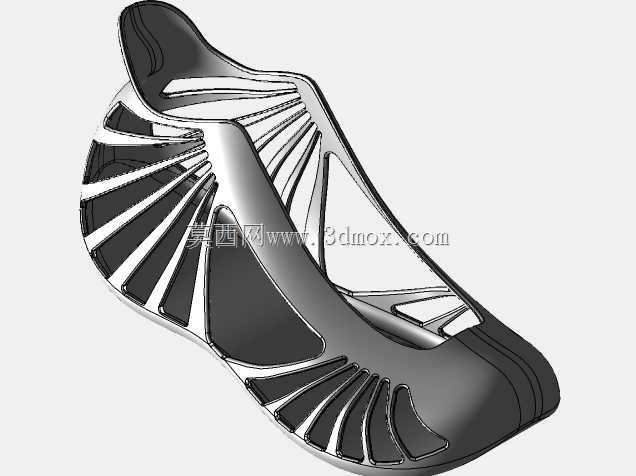

仿生镂空结构概念运动鞋三维造型设计

该鞋类造型采用一体化镂空骨架式结构设计，整体摒弃传统鞋款多部件拼接的成型思路，以连续的曲面肋条构成主体支撑框架，从后跟位置延伸至鞋头的主支撑肋条匹配人体足弓自然弧度，在行走过程中可承接足跟落地的冲击力，将载荷均匀分散至前掌区域，避免局部应力集中造成的穿着疲劳。肋条之间的镂空区域在减重的同时，可形成自然的空气流通通道，运动过程中鞋腔内部的热量可顺着镂空间隙快速排出，降低长时间运动后的足部闷湿感。从结构设计逻辑来看，该造型的支撑肋条走向完全贴合足部运动时的力学传递路径，后跟位置的肋条密度更高，对应足跟落地时的高载荷区域，提供足够的支撑刚度，避免侧向崴脚风险；足弓位置的肋条呈放射状排布，既保留足够的形变空间适配不同足弓形态，又能在蹬地发力时提供稳定的回弹支撑；鞋头位置的肋条做了加宽加厚处理，可在运动过程中对脚趾形成防护，避免硬物磕碰造成的损伤。整体外轮廓采用流畅的流线型曲面过渡，没有尖锐的棱角结构，所有肋条边缘都做了圆角顺滑处理，避免应力集中导致的结构断裂问题，同时也能减少穿着过程中肋条边缘对足部的摩擦。该造型的安装边界完全匹配标准成人鞋楦尺寸，内腔曲面完全贴合人体足部自然形态，后跟位置的包裹弧度贴合跟骨轮廓，鞋口位置的开口尺寸适配常规足部穿入需求，不需要额外调整结构即可适配常规运动鞋的内衬、鞋垫安装位。从应用场景来看，该结构造型可适配轻量化跑步鞋、日常休闲运动鞋的开发需求，骨架结构可采用高弹性尼龙或碳纤维复合材料注塑成型，镂空区域可根据实际使用需求填充透气网布或弹性缓冲材料，兼顾支撑性与穿着舒适度。设计过程中对每一条支撑肋条的曲率、厚度都做了连续过渡处理，保证整体结构的力学性能一致性，不同位置的肋条厚度根据受力大小做差异化设置，高受力区域肋条厚度更大，低受力区域适当减薄，在保证整体结构强度的前提下最大限度控制整体重量。该造型的外底曲面做了适配行走步态的弧度设计，后跟位置的外底做了微弧上翘处理，适配足跟落地时的滚动步态，前掌位置的弯折槽对应足部跖趾关节的弯折位置，保证行走蹬地过程中鞋底可随足部自然弯折，不会产生额外的运动阻力。整体结构没有多余的装饰性部件，所有曲面结构都同时承担力学支撑与造型表达的作用，实现功能与外观的统一，在建模过程中所有曲面都做了G2连续处理，保证曲面顺滑无折痕，可直接导入后续的模具开发流程，不需要额外做曲面修复工作。
