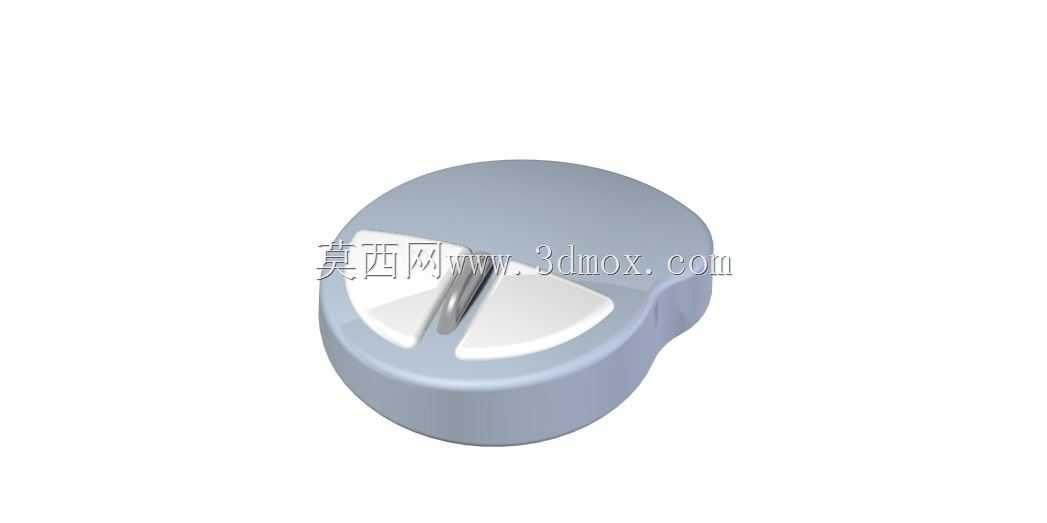

紧凑型双按键带滚轮迷你输入鼠标结构设计

这款迷你鼠标的结构设计，首先围绕便携场景下的握持适配展开，整体采用类圆饼的收腰轮廓，上壳边缘做了连续的大圆角过渡，避免硌手的同时，能适配指尖捏持、掌托轻放两种不同的使用习惯，在移动办公、工业触控终端配套、嵌入式设备外接输入这类场景下，不会因为体积过小导致操作打滑。从结构分层来看，上壳与下壳的扣合边界设置在侧围最大直径偏下1.2mm的位置，既保证了装配后接缝隐蔽，也给内部的PCB板、微动开关、滚轮编码器预留了足够的堆叠空间，不会因为整体厚度压缩导致内部元件干涉。滚轮部分采用居中内嵌式设计，滚轮表面做了细齿防滑纹理，滚轮的支撑轴两端直接卡接在上壳对应的定位筋位上，不需要额外的金属支架固定，能有效减少零件数量，降低装配工序的复杂度，同时滚轮的突出高度控制在3mm以内，避免携带过程中被外物挤压误触，也不会因为突出过高影响上壳的整体平整度。左右按键与上壳采用一体化的薄壁弹性结构设计，按键区域的壁厚比上壳主体薄0.8mm，通过自身的塑料形变实现按键的按压反馈，不需要额外设置独立按键帽，按键的触发压力控制在60±5g，触发行程1.2mm，既保证了点击的清脆反馈，也不会因为压力过大导致长时间使用指尖疲劳。下壳的底部预留了光学传感器的开窗位置，开窗周围做了一圈0.3mm高的凸台，避免使用过程中桌面的毛絮、灰尘直接附着在传感器镜头表面，影响定位精度，同时四个角位置设置了弧形的脚垫安装槽，脚垫采用聚四氟乙烯材质，厚度0.5mm，安装后与下壳底面齐平，保证滑动过程中的平顺性，不会出现卡滞。内部的PCB板采用异形裁切，轮廓完全贴合下壳的内部筋位，通过两个十字螺丝固定在下壳的定位柱上，板上的左右微动开关位置刚好对准上壳按键的触发凸点，偏差控制在0.2mm以内，避免出现按键空程或者触发不灵的问题，编码器的位置与滚轮轴完全同轴，保证滚轮滚动时的阻尼均匀，不会出现偏磨导致的卡顿。整体的外形最大直径控制在58mm，整体厚度22mm，能够轻松放入衬衫口袋、小型设备收纳槽内，不会占用过多的收纳空间，在配套工业便携检测设备、迷你主机、平板外接输入这类场景下，相比常规尺寸鼠标更易携带，同时结构上没有多余的装饰件，所有曲面过渡都服务于握持手感和内部元件排布，没有为了造型牺牲结构可靠性，上壳表面采用细磨砂纹理，既能避免指纹残留，也能提升握持时的摩擦力，即使手心出汗也不会出现打滑的情况。从安装边界来看，这款鼠标不需要额外的固定结构，直接放置在平整桌面即可使用，无线版本的电池仓设置在下壳中部，通过卡扣式电池盖封闭，更换电池不需要拧动螺丝，维护便捷，有线版本的出线口设置在鼠标前端的居中位置，出线口做了喇叭口的防弯折结构，避免线材反复弯折导致内部线芯断裂。在结构强度方面，上壳和下壳都采用ABS工程塑料材质，壁厚均匀控制在1.8mm，受力集中的按键根部、螺丝柱位置都做了加厚的加强筋，能够承受1.5米高度自由跌落至水泥地面的冲击，不会出现壳件开裂、内部元件移位的问题，满足日常携带和使用的强度要求。滚轮的阻尼通过编码器自身的档位结构实现，不需要额外添加阻尼脂，长期使用不会出现阻尼衰减的问题，按键的弹性结构经过疲劳寿命验证，能够承受超过500万次的按压循环，不会出现弹性失效、按键塌陷的问题。
