可调式重型搭扣锁紧夹具结构设计

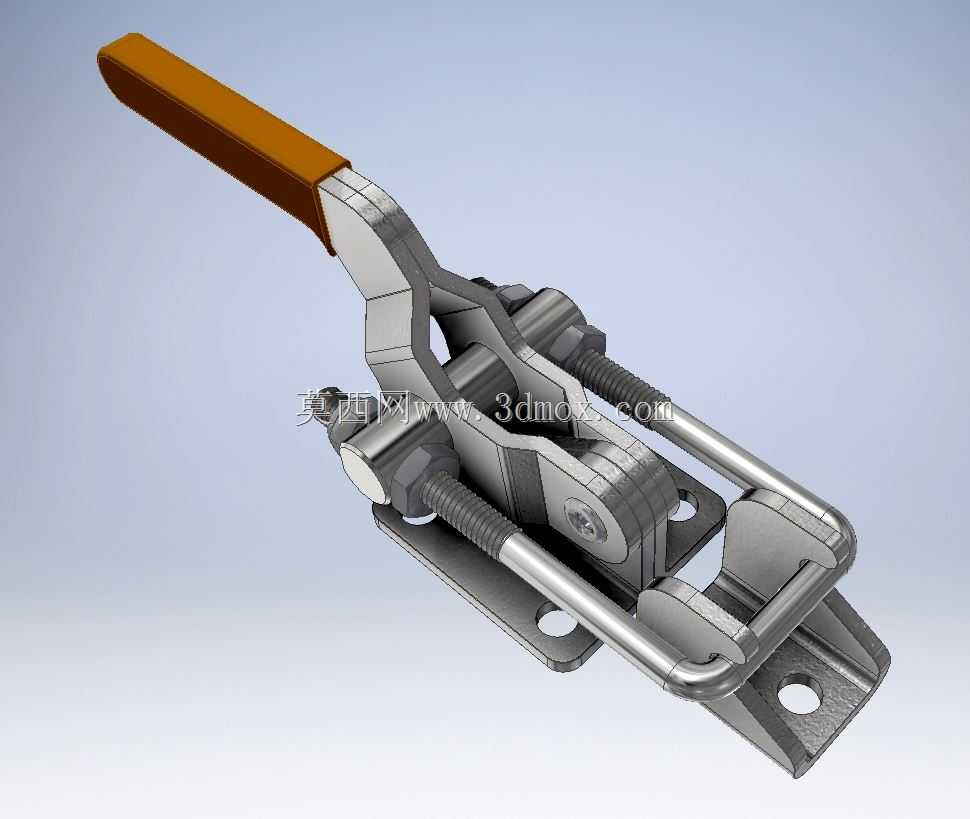

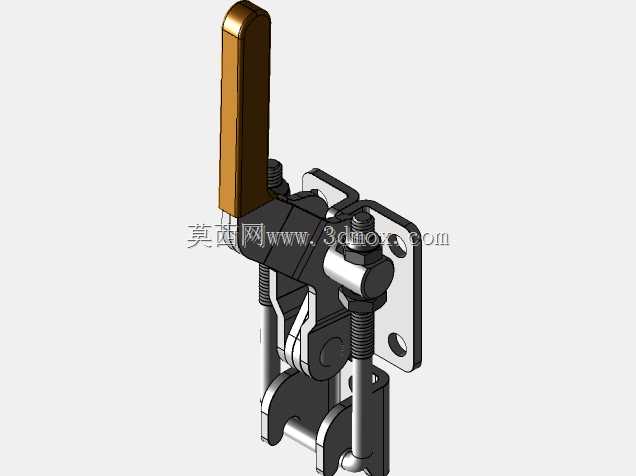

在工业生产的工装夹具、箱体密封、设备舱门锁紧场景里，这类带可调拉杆的搭扣式锁紧件是应用频次极高的机械结构，很多做非标设备设计的工程师在选型时，往往会优先考虑这类结构的锁紧可靠性与操作便捷性，毕竟在需要频繁开合的锁紧工位，操作效率与锁紧力的稳定性直接影响生产节拍与设备运行安全。从结构功能来看，这款搭扣采用杠杆式锁紧原理，通过带棕色绝缘握套的操作手柄驱动内部连杆机构过死点，实现锁紧状态的机械自锁，即便在设备运行产生持续振动的工况下，也不会出现松脱失效的问题，这一点在焊接工装、物流周转箱、工业设备防护门的应用场景里尤为重要，很多现场出现的舱门意外打开、工装定位偏移问题，往往都是因为锁紧件没有可靠的自锁结构，受振动影响逐渐松脱导致的。设计这款结构的时候，首先要考虑的是安装边界的适配性，底座采用带两个安装孔的平板式结构，安装孔位预留了足够的螺栓穿入空间，适配常用的内六角圆柱头螺栓固定，安装面的平面度要求在Ra3.2以内，保证锁紧时底座不会因为受力不均产生翘曲。前端的挂钩配合可调长度的拉杆结构，拉杆上的调节螺纹可以根据被锁紧件的实际压紧量调整行程，调整范围覆盖3-8mm的间隙补偿量，这就给现场安装调试留出了足够的容错空间，不用因为被锁紧件的厚度公差或者密封件的压缩量偏差反复修改安装位置，很多新手工程师在做这类锁紧结构设计时，容易忽略公差补偿的问题，最后装配时出现要么锁不紧、要么手柄合不到位的情况，这款结构的螺纹调节设计刚好解决了这个痛点。从受力特性来看，整个锁紧机构的受力路径经过了优化，操作手柄施加的力通过连杆放大后传递到拉杆上，最终在挂钩处产生足够的锁紧拉力，正常操作下单人不用借助额外工具就能完成锁紧与解锁动作，握套的防滑设计也能避免手上沾有油污时操作打滑。结构的铰接点都采用了销轴铆接的结构，销轴与铰接孔之间预留了合理的配合间隙，既保证转动灵活不会卡滞，又不会因为间隙过大产生锁紧旷量，长期反复使用后铰接点的磨损量也能控制在合理范围内，满足工业场景下上万次开合的使用寿命要求。在实际选型应用时，需要注意被锁紧件的挂钩配合尺寸，挂钩的卡槽深度与宽度要和搭扣前端的钩体尺寸匹配，保证锁紧时钩体与挂钩的接触面积足够，避免局部应力过大导致挂钩变形。如果是用在有密封要求的箱体舱门上，还要结合密封胶条的压缩反力计算所需的锁紧力，这款搭扣的额定锁紧拉力可以满足大部分中小型设备舱门、工装夹具的锁紧需求，要是应用在重型箱体或者大尺寸防护门上，可以对称布置多个搭扣，保证整个密封面的压紧力均匀，避免出现局部密封不严漏尘、漏水的问题。另外，整个金属结构件都采用了冲压与机加工结合的工艺，主体受力件选用冷轧钢材质，表面做镀锌防锈处理，能适应一般工业环境下的防腐蚀要求，如果是在潮湿或者有腐蚀性介质的场景使用，还可以更换不锈钢材质的版本，不过对应的锁紧力参数会因为材料强度差异略有调整，设计选型时需要预留足够的安全系数。很多做三维建模的工程师在绘制这类标准五金件的时候，容易忽略铰接点的运动行程校验，导致做运动仿真的时候出现干涉，这款模型的各个运动部件都按照实际装配间隙做了配合处理，导入装配体后可以直接做开合运动仿真，能直观看到锁紧过程中手柄的转动角度、拉杆的伸缩量以及过死点的位置，方便工程师在设计阶段就验证整个锁紧机构的动作逻辑，避免后期装配时出现运动干涉的问题。安装时还要注意两个安装面的平行度偏差不能过大，不然会导致拉杆承受额外的侧向力，长期使用会造成拉杆弯曲或者铰接点异常磨损，一般建议两个安装面的平行度公差控制在0.2mm以内，如果现场安装条件达不到这个精度，可以在底座与安装面之间加调整垫片补偿偏差。
