工业设备用弹簧压紧式蝶形锁扣结构

这类带弹簧预紧的蝶形锁扣，在工业场景里的覆盖范围远比想象中广，小到户外机柜的门板固定、小型仓储设备的箱盖锁合，大到工程机械的检修舱门、农用机械的防护罩快开结构，甚至是部分需要频繁开合的工装夹具定位压紧，都能看到这类结构的身影。和普通的螺栓紧固、搭扣锁合不同，它的核心优势在于不需要额外工具就能完成开合，同时自带的弹簧结构能在设备运行产生振动的工况下，持续提供压紧力，避免锁扣因为长期振动出现松脱、异响甚至意外开启的问题。

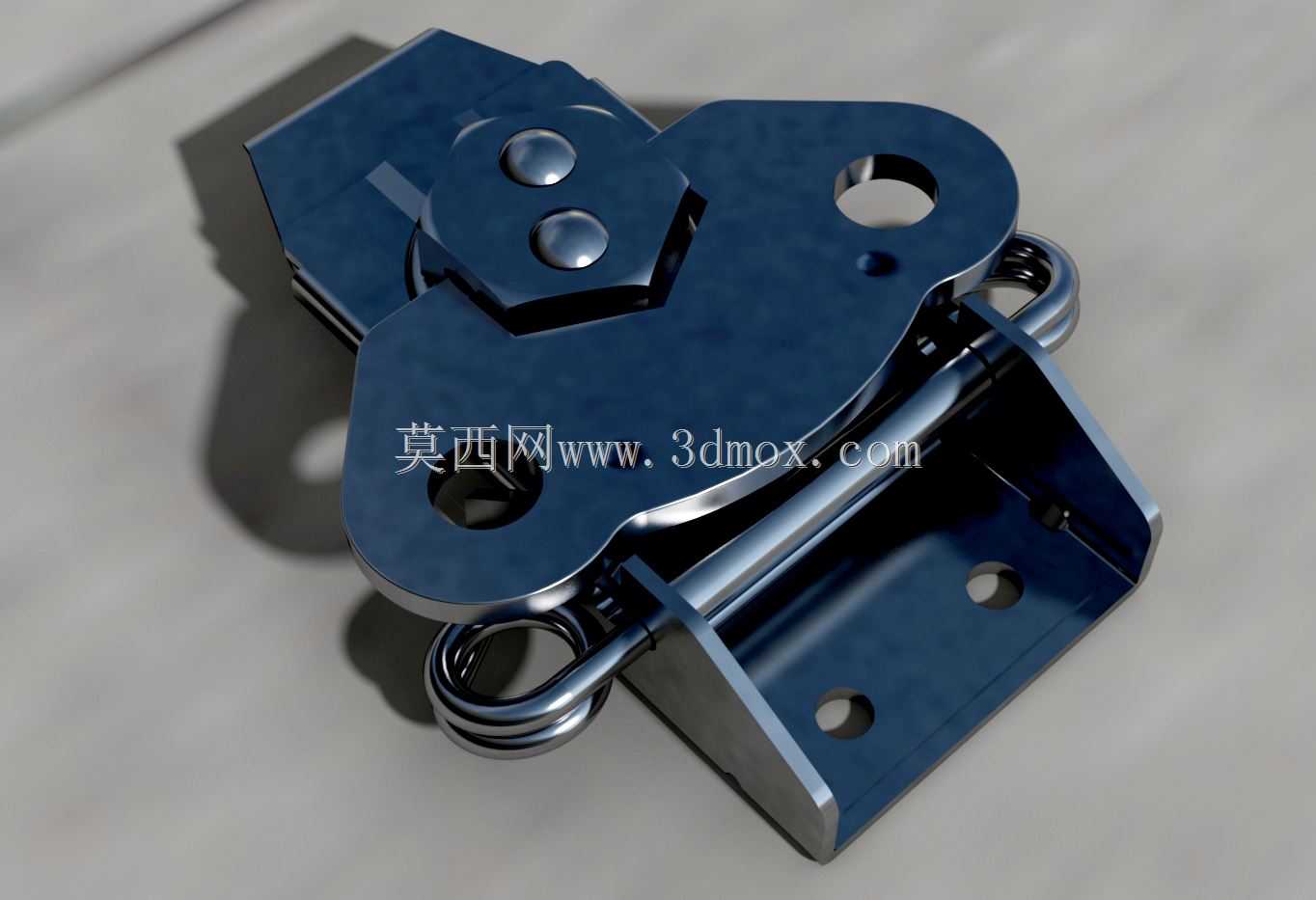

从实际使用的功能逻辑来看，这个锁扣的结构分为两个核心安装部分：带锁止机构的底座部分需要固定在设备的固定框架上，带挂钩的配合件则安装在需要开合的门板、舱盖端面上，当需要锁合时，扳动蝶形的操作手柄，通过内部的连杆机构带动挂钩勾住配合件，随着手柄下压到锁止位置，内部的扭转弹簧会被压缩储能，持续给锁合结构提供张紧力，让两个安装面始终保持紧密贴合，不会因为设备运行中的振动出现间隙。如果需要开启，只需要向上扳动手柄，就能解除挂钩的锁止状态，整个操作过程单手即可完成，不需要借助扳手、螺丝刀等额外工具，非常适合需要频繁开合检修的设备部位。

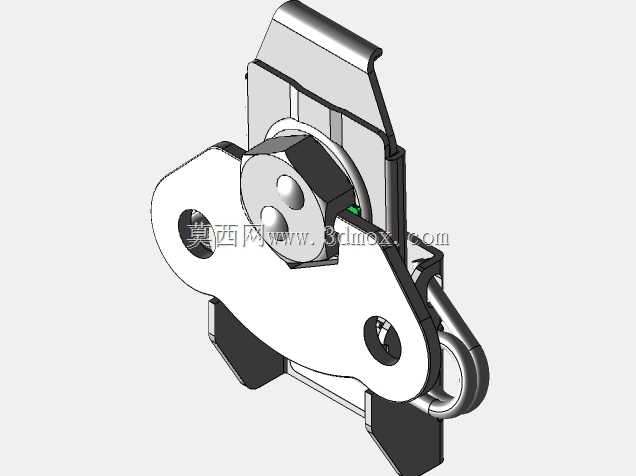

在做这个结构的三维设计时，首先要考虑的是安装边界的适配问题。底座部分的安装孔采用了对称分布的设计，两个安装孔的中心距需要匹配常用的工业型材安装孔距，同时底座的折弯高度要预留出弹簧和连杆的活动空间，避免锁合过程中运动部件和安装面出现干涉。挂钩部分的折弯角度需要经过反复校核，既要保证锁合时挂钩有足够的勾合深度，避免受外力拉扯时脱开，又要保证开启时挂钩能完全脱离配合件，不会在开合舱门时出现刮蹭。蝶形操作手柄的外形设计不是单纯为了美观，加宽的按压面能分散操作人员扳动手柄时的手部压强，即使戴着手套操作也能稳定发力，不会出现打滑的情况。

尺寸设计上，这类锁扣的整体锁合行程需要控制在合理范围内，行程过短会导致对安装误差的容忍度太低，现场安装时稍微出现一点尺寸偏差就会出现锁不上或者锁合过松的问题；行程过长则会导致扳动手柄需要的操作力过大，使用体验变差。内部的扭转弹簧参数选择是整个结构的核心，弹簧的线径、圈数、预紧角度需要匹配锁扣的额定压紧力，既要保证锁合后能提供足够的压紧力，让舱门和框架之间的密封胶条能达到设计压缩量，实现防尘防水的密封效果，又不能让弹簧力过大，导致操作人员扳动手柄时过于费力。同时弹簧的安装位置做了隐藏式设计，避免外部的灰尘、雨水直接接触弹簧，降低弹簧生锈卡滞的概率，提升户外使用场景下的使用寿命。

在结构细节上，所有的运动铰接点都采用了铆接的连接方式，铆接的松紧度需要经过调试，既要保证铰接件能灵活转动，没有卡滞感，又不能出现过大的旷量，避免长期使用后铰接点磨损导致锁合间隙变大。锁止位置设计了过死点的结构，当手柄下压到最终锁止位置时，连杆的受力点会越过铰接中心的死点位置，这时候即使弹簧持续施加反作用力，手柄也不会自行弹开，必须由操作人员主动施加扳动力才能开启，这也是这类锁扣能在振动工况下保持可靠锁合的关键设计点。和普通的搭扣相比，蝶形的锁止盖板能在锁合后覆盖住内部的连杆和弹簧结构，一方面能避免外部的杂物进入运动机构造成卡滞，另一方面也能避免操作人员在设备运行时误碰到运动部件，提升使用的安全性。

实际选型应用的时候，需要根据舱门的密封需求、设备运行的振动强度来选择对应压紧力的规格，同时安装时要保证两个配合件的安装面平行度在允许范围内，避免锁合后出现单侧受力不均的情况，长期单侧受力会导致铰接点异常磨损，缩短锁扣的使用寿命。如果是用在有防腐要求的户外场景，对应的零件表面还需要做镀锌或者喷塑处理，提升零件的防锈能力，避免长期在潮湿、盐雾环境下出现锈蚀，导致锁扣无法正常开合。
