快装式照明管线固定夹持构件

做现场设备布线这么多年，照明管线的固定一直是容易被忽略但又直接影响后期运维效率的细节，尤其是工业车间、设备操作台、临时施工照明这类场景，管线如果固定不牢，轻则走线歪斜影响检修动线，重则受设备振动松脱垂落，碰到运动部件或者高温区域就会留下安全隐患。这款夹持构件就是针对这类场景设计的快装固定件，和普通的喉箍、扎带固定方式不同，它采用分体式抱合结构，不需要完全拆解就能卡入对应外径的照明管线，适配的是常规工业照明用的硬质穿线管，安装的时候不需要把整段管线从头穿入，只需要掰开抱合的卡箍部分，把管线卡入卡槽之后，通过上部的蝶形锁紧结构手动拧紧就能完成固定，不需要额外携带扳手之类的工具，在高空布线或者狭窄空间作业的时候，能省不少拆装的功夫。

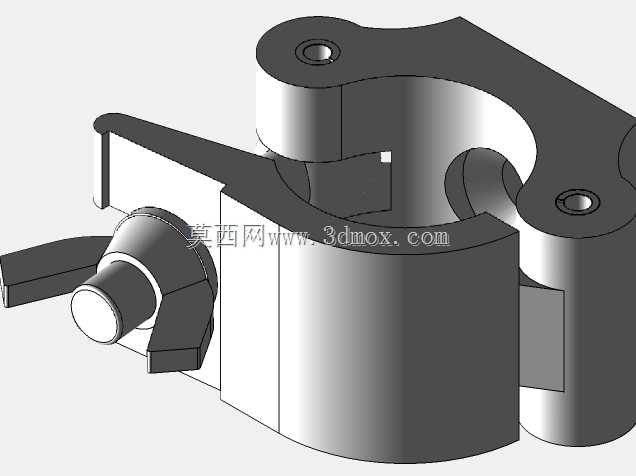

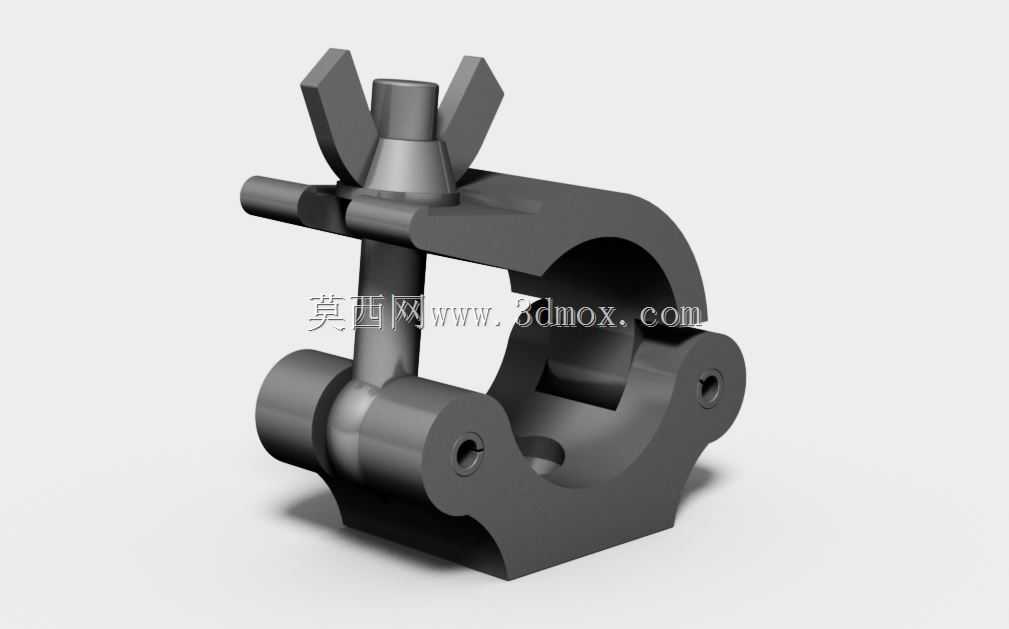

从结构设计来看，这款夹件的主体是半包围的C型抱箍主体，抱箍内侧做了适配圆管的圆弧接触面，没有尖锐的棱角，夹紧的时候不会刮伤管线的外绝缘层，避免长期夹紧造成的保护层破损漏电风险。上部的蝶形锁紧件是大翼面的手拧结构，即使戴着手套也能施加足够的锁紧力，锁紧螺杆的行程做了冗余设计，能适配一定范围内的管线外径公差，不用因为管线外径差个零点几毫米就更换不同规格的夹件。夹件的下部带两个同轴的铰接安装孔，这部分是用来把整个夹件固定在安装支架上的，安装的时候可以先把夹件通过铰接孔预装在支架上，调整好夹持角度之后再锁紧管线，也可以先把管线卡在夹件上，再整体固定到支架上，两种安装顺序都能适配，现场施工的灵活性很高。

实际使用的时候，这类夹件常用在机床设备的工作灯布线、自动化生产线的照明走线、厂房桁架上的临时照明管线固定，还有户外检修设备的便携照明支架上。和传统的螺丝固定式管夹比，它的铰接结构允许夹件在安装后有小角度的转动余量，当设备运行产生振动，或者管线受外力轻微拉扯的时候，这个转动余量能抵消一部分应力，避免夹件和管线的连接位置出现应力集中导致的断裂。设计的时候特意把锁紧结构放在了夹件的上部，操作的时候手部不会被旁边的支架或者管线挡住，锁紧和松开的操作空间留得很足，哪怕是后期更换管线或者调整走线位置，也不用把周边的固定件全部拆掉，只需要松开上部的蝶形旋钮就能调整管线位置。

从安装边界来看，这款夹件的抱合内径适配常规的16mm外径照明穿线管，铰接安装孔的孔径适配M6的固定螺栓，两个铰接孔的中心距是18mm，安装的时候需要在支架上预留至少35mm的横向安装空间，夹件锁紧之后的总高度是42mm，布线的时候要预留出对应的垂直空间，避免和周边的其他管线、结构件产生干涉。夹件的整体壁厚做了均匀化处理，没有过薄的应力集中位置，长期受振动环境下也不容易出现开裂，抱箍的开合角度最大能到30度，卡入管线的时候不需要太大的操作空间，在密集布线的线槽旁边也能顺利安装。

很多人做布线设计的时候总觉得管夹是小零件随便选就行，实际上在有持续振动的设备上，不合适的管夹可能用个三五个月就松脱断裂，后期运维要反复登高紧固，反而增加了不少工作量。这款夹件的结构设计没有多余的复杂特征，所有的受力位置都做了圆角过渡，建模的时候可以直接提取安装孔位和抱箍内径的参数，直接适配到现有设备的布线模型里，不需要反复调整配合尺寸。它的锁紧力是通过手拧结构实现的，不会因为拧得过紧把薄壁穿线管压变形，也不会因为锁紧力不足导致管线滑动，对于需要经常调整照明角度的工位来说，这种免工具快拆的结构比传统的固定式管夹实用性要强很多，尤其是在多品种小批量的设备生产线上，每次布线的管线位置可能都有微调，用这种夹件不需要重新配钻安装孔，只需要松开旋钮调整位置再锁紧就行，能节省不少现场装配的时间。
