自行车辐条Aero款三维结构设计作品

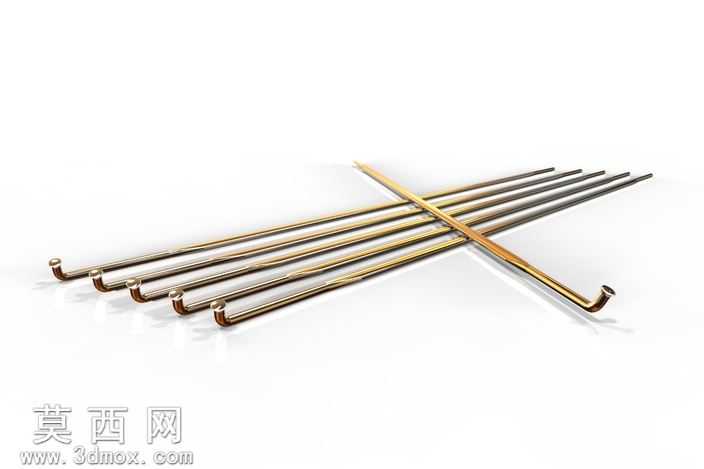

本作品为自行车辐条的三维结构设计，建模过程依托三维设计软件完成，首先从辐条的功能需求出发，梳理其作为自行车轮组受力部件的核心特性：一端为适配轮圈安装的帽状端头，另一端为适配花鼓的固定结构，杆身采用Aero截面的变径设计，兼顾气动性能与结构强度。建模阶段先绘制端头的旋转轮廓草图，通过旋转特征生成带安装限位凸台的端头结构，确保端头与轮圈孔位的配合精度；随后绘制杆身的引导线与截面轮廓，通过扫描特征生成流畅过渡的杆身结构，在杆身靠近花鼓的位置做渐收的变径处理，既降低风阻，又优化应力分布，避免应力集中导致的断裂问题。材质设定阶段，参考真实自行车辐条的常用材质，赋予模型不锈钢材质属性，调整金属粗糙度与反射参数，还原金属辐条的哑光金属质感，同时对端头与杆身的衔接处做圆角处理，模拟真实零件的加工倒角，提升模型的真实感。结构设计上，严格遵循自行车辐条的受力逻辑，端头的帽状结构设计有足够的承压面，保证安装后不会从轮圈孔位脱出，杆身的Aero扁平截面沿轮组转动方向布置，在骑行过程中能够有效切割气流，降低轮组的风阻系数，相较于传统圆形截面辐条，更适配竞速类自行车的使用需求。建模过程中对各部分的尺寸比例做了严谨把控，端头直径、杆身粗细、过渡段长度均参考市售高端Aero辐条的参数设定，确保模型的结构合理性，既可以作为产品设计阶段的结构验证模型，也可用于自行车装配演示、轮组受力仿真分析等场景，完整还原了高性能自行车辐条的结构特征与设计细节。
