Futeck五吨量程轮辐式称重传感器结构

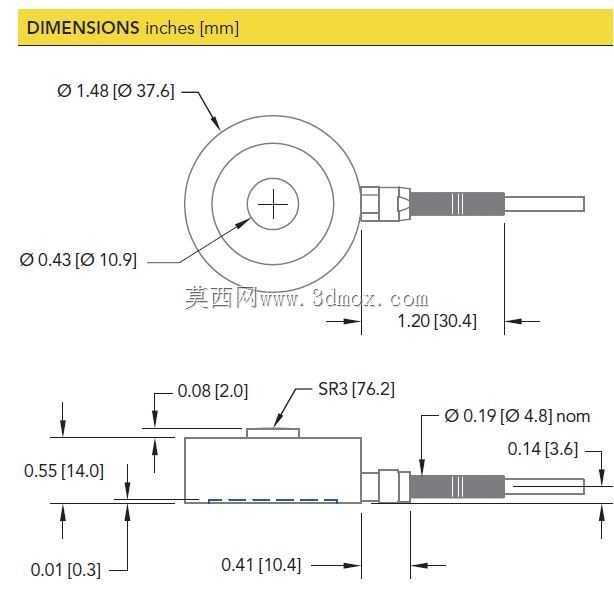

在工业称重、载荷监测类场景里，这类轮辐式结构的称重元件是很多设备力值采集环节的核心部件，常被集成在料仓称重系统、平台秤、起重设备载荷限制装置、工业压机压装力检测工位里，负责将承载的物理载荷转化为可被控制系统识别的电信号，为生产过程的力值管控、重量计量提供可靠的数据支撑。不同于柱式传感器容易受偏载影响的特性，这款五吨量程的称重传感器采用轮辐式弹性体结构设计，弹性体部分选用高强度合金钢材质加工，整体经过调质处理保证力学性能均匀，应变片贴合在轮辐的剪切梁位置，能够在承受额定载荷时均匀感知形变，即使存在一定角度的偏载载荷，也能通过轮辐结构的力分流特性降低测量误差，保证输出信号的线性度。从结构设计的角度来看，这款传感器的主体为矮圆柱式外形，中心位置设置有承载受力的凸台结构，安装时可以通过底部的安装孔位直接固定在设备基座上，顶部的受力凸台直接与承载平台或者压头接触，出线端采用侧向引出的防水线缆结构，线缆外层做了耐磨耐油的护套处理，能够适应车间内多油污、有轻微振动的安装环境，不需要额外加装复杂的防护结构就能满足常规工业场景的使用要求。在实际选型匹配过程中，首先要确认安装边界的尺寸参数，这款传感器的整体圆柱外径适配常规小量程称重平台的安装间距，整体高度较低，不需要给安装位置预留过大的垂直空间，对于安装空间受限的小型称重设备、嵌入式力值检测工位来说适配性更好。安装过程中需要注意保证承载面与传感器受力端面的平行度，避免出现侧向力直接作用在弹性体上，长期的侧向载荷会导致弹性体产生不可逆的形变，直接影响测量精度甚至造成传感器损坏。设计这类传感器三维模型的时候，首先要还原弹性体的受力结构特征，轮辐部分的壁厚、辐条的分布角度都要和实际产品的力学设计匹配，不能只做外观的曲面还原，要把内部的应变片安装位、线缆走线通道、底部安装螺纹孔的位置都准确建模，方便结构设计人员在做设备整体布局的时候直接调用模型，提前核对安装干涉问题，评估传感器周边的走线空间、压头配合尺寸。在料罐称重的应用场景里，通常会在料罐的三个支脚位置各安装一台同量程的该类传感器，三个传感器的信号汇总到称重变送器里，抵消料罐加料过程中物料偏载带来的测量误差，实时输出料罐内的物料重量数据，配合控制系统实现自动补料、缺料报警的功能。在起重设备的载荷限制场景中，这类传感器会被安装在钢丝绳的固定端或者起重葫芦的挂载位置，实时监测起吊重物的重量，当载荷超过额定起重量的时候及时输出报警信号，切断起升动力，避免超载作业带来的设备损坏、安全事故。不同于大量程的称重传感器需要做复杂的过载保护结构，这款五吨量程的传感器在弹性体设计时就预留了150%的过载保护能力，短时间的超载不会直接造成弹性体损坏，但是长期在接近满量程的工况下使用会加速应变片的老化，所以选型时通常会按照实际最大载荷的70%来匹配传感器量程，预留足够的安全余量。模型还原过程中要注意传感器出线端的线缆弯折半径，实际布线时线缆不能过度弯折，避免内部信号线断裂，所以在做设备结构设计时要在传感器出线位置预留足够的线缆弯曲空间，不能让线缆直接抵在周边的结构件上。另外传感器的安装面要做平整处理，不能有焊接飞溅、凸点等缺陷，安装时要使用强度等级匹配的固定螺栓，按照规定的扭矩拧紧，避免螺栓松动导致传感器受力偏移，影响测量数据的稳定性。
