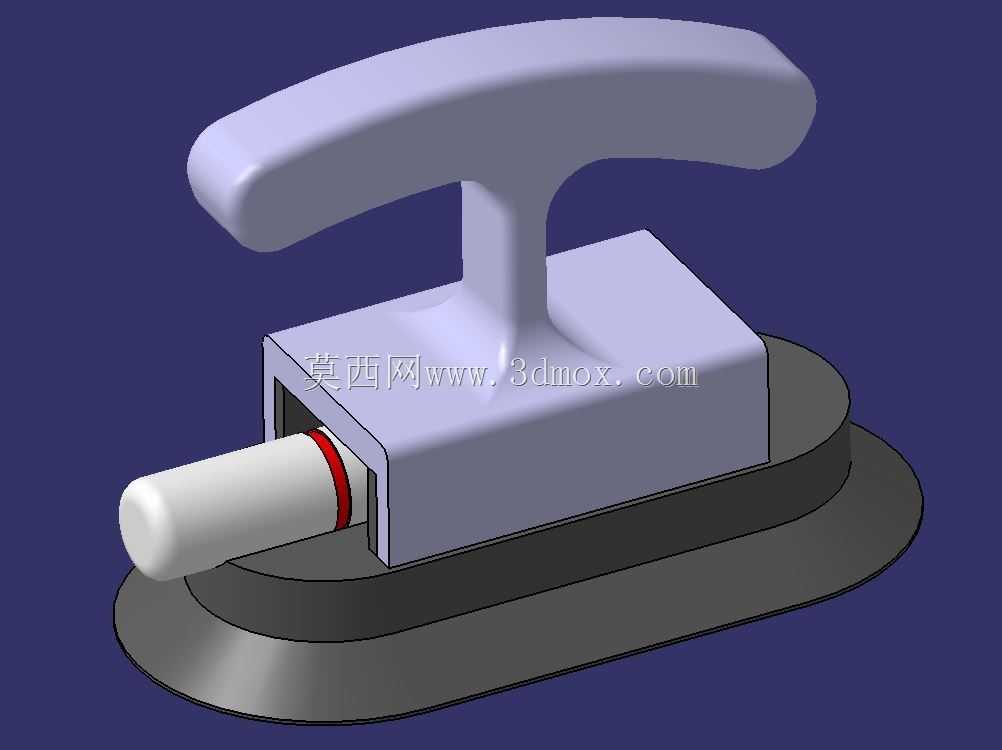

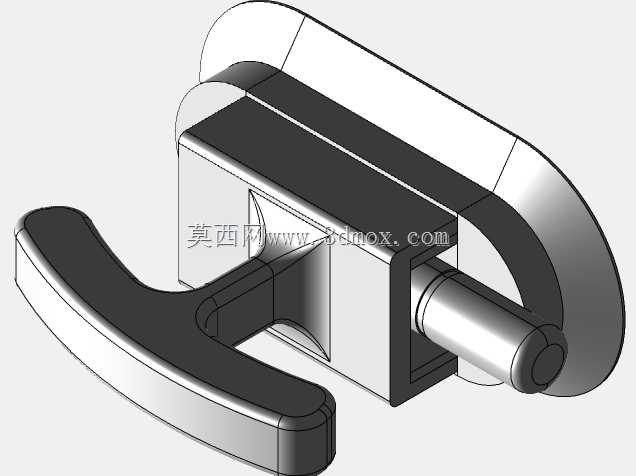

带柱塞泵结构的手柄式硅胶真空吸盘

在玻璃加工、板材转运、精密电子面板搬运这类需要临时吸附固定平整工件的作业场景里，手动真空吸盘是一线操作工人使用频率极高的辅助工具，这款带手柄和柱塞泵的3×6英寸吸盘，就是针对小尺寸平面工件的手动搬运需求设计的结构方案。不同于常规靠按压排气的橡胶吸盘，这款产品集成了小型柱塞式真空发生结构，不需要外接气源管路，完全依靠手动操作柱塞杆就能实现吸盘腔体内的负压建立，作业灵活性更强，适合没有集中供气条件的零散作业工位，比如家装现场的玻璃安装、仓库内小型亚克力板材的短距离移位、质检环节中光滑面板的取放操作，都能适配。从结构设计逻辑来看，这款吸盘的整体布局充分考虑了手动操作的人机工程需求：顶部的弧形手柄做了大圆角过渡，握持时手掌的受力面均匀分布，不会出现硌手的问题，手柄和下方的泵体基座做了一体化的加强过渡，避免频繁握持施力时出现连接部位断裂的问题。基座下方的吸盘盘体采用硅胶材质，相比普通橡胶材质，硅胶的表面贴合性更好，对带有轻微细微纹路的平面也能实现可靠密封，同时硅胶的耐老化性能更优，在频繁接触玻璃、金属板材的工况下，盘体的磨损速度更慢，使用寿命更长。集成在基座侧方的柱塞泵结构，是这款吸盘的核心功能部件，抽拉柱塞杆时，吸盘腔体内部的空气被抽出，形成稳定的负压环境，柱塞上的密封环能保证负压不会快速泄漏，维持足够的吸附保持力，当需要释放工件时，只需要推动柱塞杆复位，外界空气进入吸盘腔体，就能轻松取下吸盘，不需要额外撬动盘体边缘，避免对工件表面造成划伤。从尺寸边界来看，这款吸盘的吸附工作面为3×6英寸的椭圆形结构，相比同直径的圆形吸盘，椭圆形的吸附面在长条形工件上的接触面积更大，吸附稳定性更好，整体结构的高度控制在合理范围内，操作时手柄距离工件表面的高度符合成年人立姿操作的握持习惯，不需要过度弯腰或者抬臂就能完成施力。在结构细节处理上，柱塞杆的伸出端做了圆头处理，抽拉操作时不会划伤手掌，柱塞和泵体之间的密封槽位置预留了足够的压缩量，保证密封件在长期往复运动后依然能保持可靠的密封性能，不会出现负压泄漏导致工件脱落的问题。吸盘盘体和上方基座的连接部位做了一圈压合固定结构，保证抽真空时盘体不会和基座脱开，同时盘体的唇边做了薄化处理，接触工件表面时能更快变形贴合，减少初始按压排气的操作力度。实际使用过程中，这款吸盘不需要额外的辅助工具，单人单手就能完成抽真空、吸附、搬运、释放的全流程操作，对于重量在额定负载范围内的光滑平面工件，吸附固定的可靠性足够，不会出现中途脱落的问题。相比电动或者气动的真空吸附工具，这款纯手动结构的吸盘没有额外的动力管线牵绊，作业范围不受限制，维护也更简单，只需要定期清洁吸盘唇边的杂物、检查柱塞密封件的磨损情况就能长期使用，非常适合零散、小范围的平面工件搬运、固定作业场景。在建模过程中，这类结构需要重点关注几个配合部位的尺寸公差：柱塞和泵腔的配合间隙需要控制在合理范围，既要保证柱塞能顺畅往复运动，又要避免间隙过大导致负压泄漏；吸盘盘体的唇边厚度需要均匀一致，保证贴合工件时的密封性能；手柄的曲面造型需要贴合手掌自然握持的弧度，减少长时间操作的疲劳感。另外，硅胶盘体的硬度选择也需要结合实际负载调整，硬度过高会导致唇边贴合性差，硬度过低则会在吸附时出现过度变形，影响吸附稳定性和使用寿命。
