重载型混凝土地面电气设备推移装置

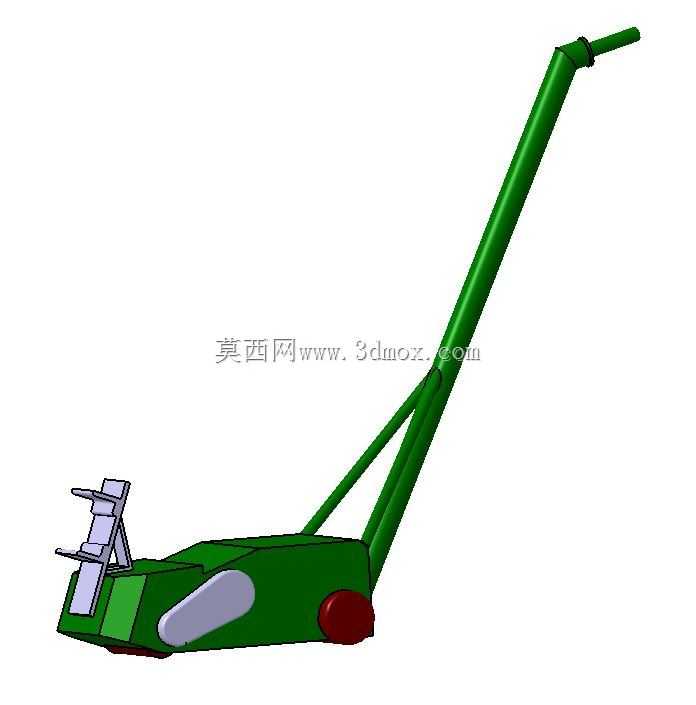

在工业厂房的电气运维、产线调整场景中，混凝土地面的重型电气设备移位一直是现场作业的痛点，这类设备往往自重达到十吨以上，常规的撬棍加滚杠的作业方式不仅效率低下，还容易损伤地面环氧层、磕碰设备外壳，甚至带来挤压伤人的安全隐患，这款手动推移装置正是针对这类场景开发的小型移位工具。从结构设计来看，整机采用低矮扁平的承载主体布局，作业时可以直接插入设备底部的预留间隙，不需要额外将设备抬升过高，适配多数工业电气柜、重型变压器柜的底部安装间隙，避免了传统移位作业需要反复垫枕木的繁琐流程。操作端采用倾斜式长推杆设计，推杆角度经过人体工程学校核，作业人员站立握持时手臂自然下垂即可发力，不需要过度弯腰或者抬手，长时间推移作业也能降低腰部负荷，推杆与主体承载部分采用铰接式连接，转向时可以通过推杆的小幅度摆动调整行进方向，在狭窄的设备通道内也能完成小半径转向，适配厂房内密集排布的设备间隙移位需求。承载主体的底部设置有低阻力的滚动结构，接触地面的滚轮采用高硬度耐磨材质，在平整混凝土地面滚动时不会产生压痕，同时滚动阻力远低于普通橡胶轮，单人即可推动十余吨的设备完成短距离移位，不需要额外配置动力源，在断电、无气源的车间环境下也能正常作业。前端的承载卡位设计有可调节的挡块结构，可以根据不同设备底部的边框宽度调整卡位间距，推移过程中挡块可以牢牢抵住设备底部的承重梁，避免设备在推移过程中出现滑脱、偏移的问题，卡位表面做了防滑处理，不会刮花设备底部的漆面。从安装边界来看，整机的主体厚度控制在极低的尺寸范围，只要设备底部离地面间隙大于该厚度即可直接使用，不需要提前对设备进行垫高处理，整体宽度控制在窄幅范围，可以进入常规设备之间的检修通道，不需要额外拆除周边的附属管线或者防护栏。在实际使用场景中，这类推移装置不仅可以用于电气设备的移位，还可以适配车间内的重型工装柜、机床附件、堆叠的重型料箱的短距离移位，相比叉车作业，它不需要预留较大的转弯半径和作业空间，在设备密集的电气机房、狭窄的产线通道内优势明显，相比液压搬运车，它的承载能力更强，且不需要复杂的液压维护，结构简单可靠，日常仅需要对滚轮转轴处定期加注润滑脂即可长期使用。设计过程中重点校核了承载主体的结构强度，主体框架采用高强度钢板焊接成型，在满负载工况下的变形量控制在极小范围，不会因为长期重载出现主体弯折、开裂的问题，推杆部分采用空心钢管结构，在保证结构强度的同时降低了整机自重，单人即可拎起转移作业位置，不需要额外的搬运辅助。滚轮的排布采用多点承重布局，将设备的重量均匀分散到各个滚轮上，避免单轮受力过大压坏混凝土地面，同时也降低了单个滚轮的负载要求，提升了整机的使用寿命。在作业流程上，使用时只需要将装置推到待移位设备的侧边，将前端承载部分插入设备底部，调整卡位挡块抵住设备承重边，作业人员握持推杆即可推动设备沿目标方向移动，移位到位后只需要稍微抬升设备一侧即可撤出装置，不需要额外的辅助工具，整个移位过程仅需要1到2人即可完成，相比传统移位方式可以大幅缩短作业时间，降低作业人员的劳动强度，同时也减少了设备移位过程中的磕碰损伤风险。
