3D打印参赛用双座电动概念跑车结构

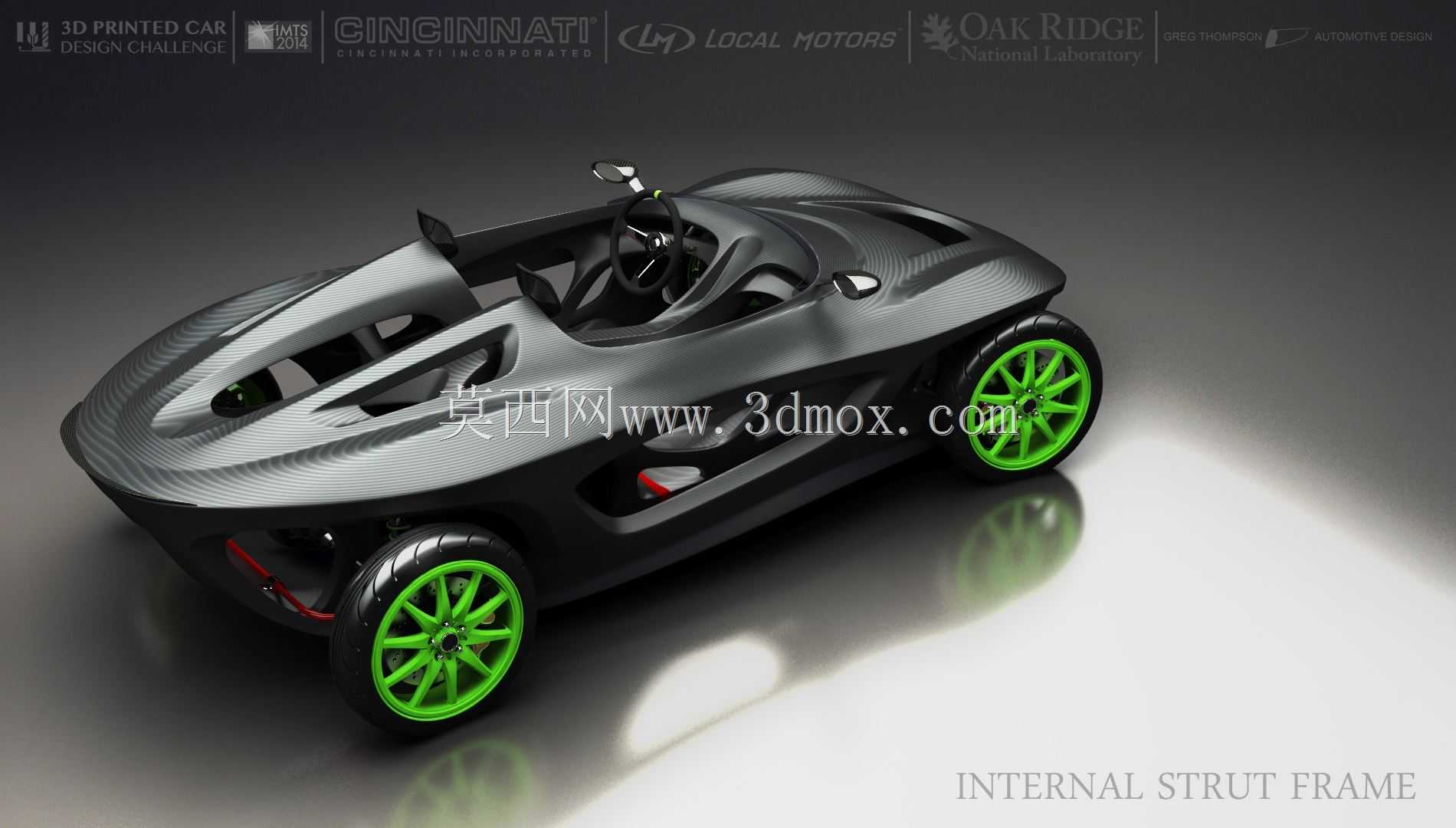

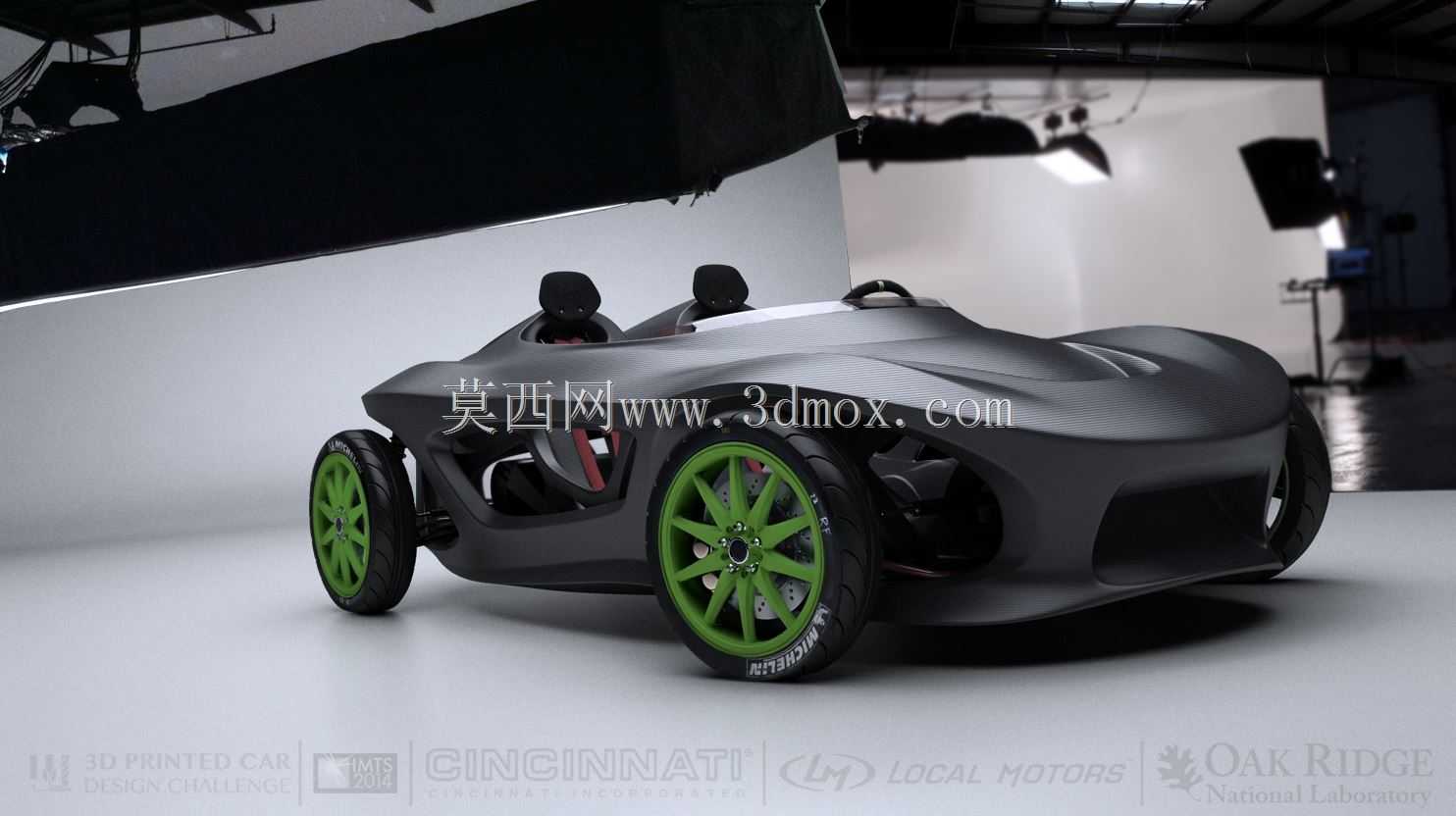

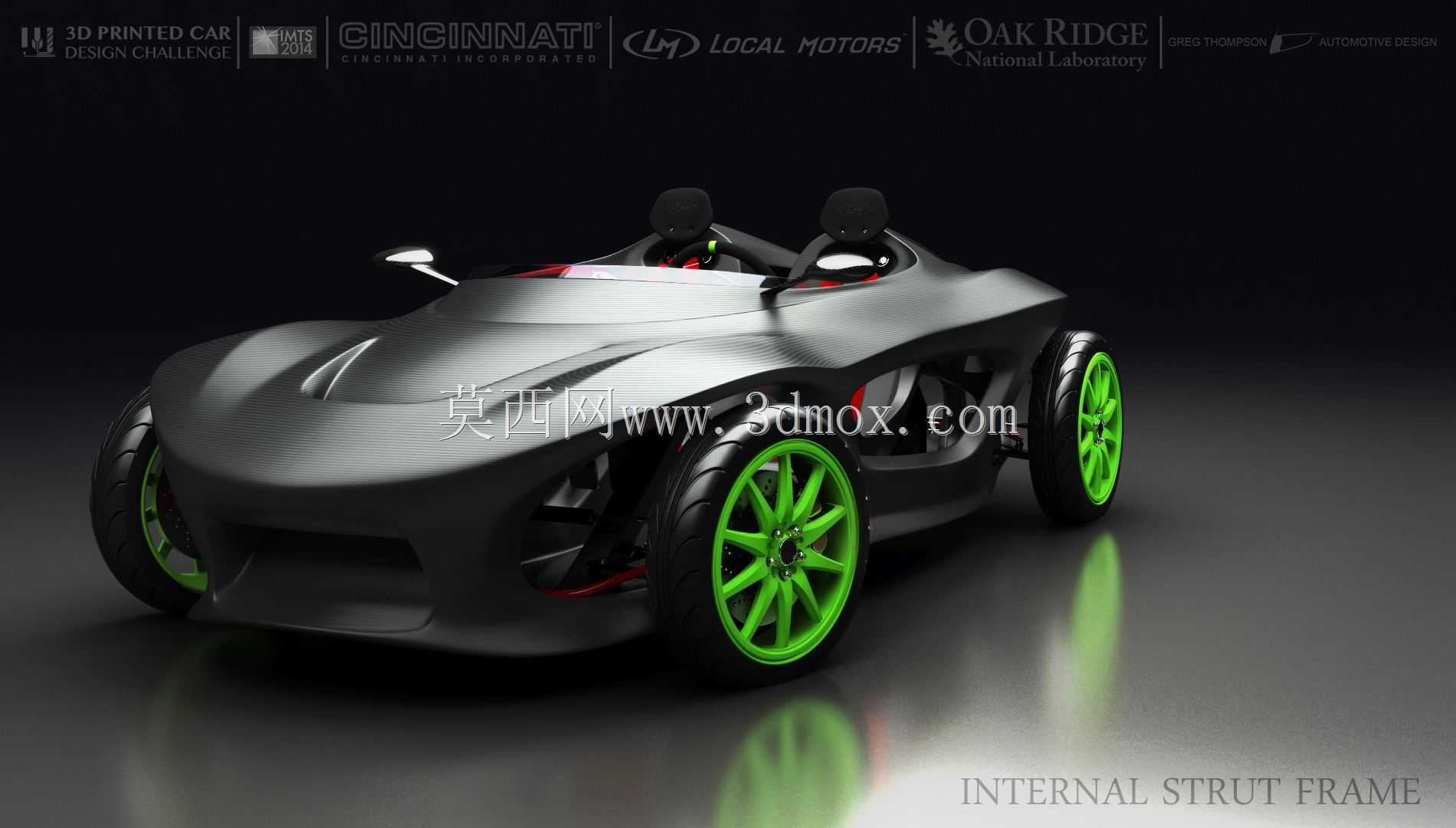

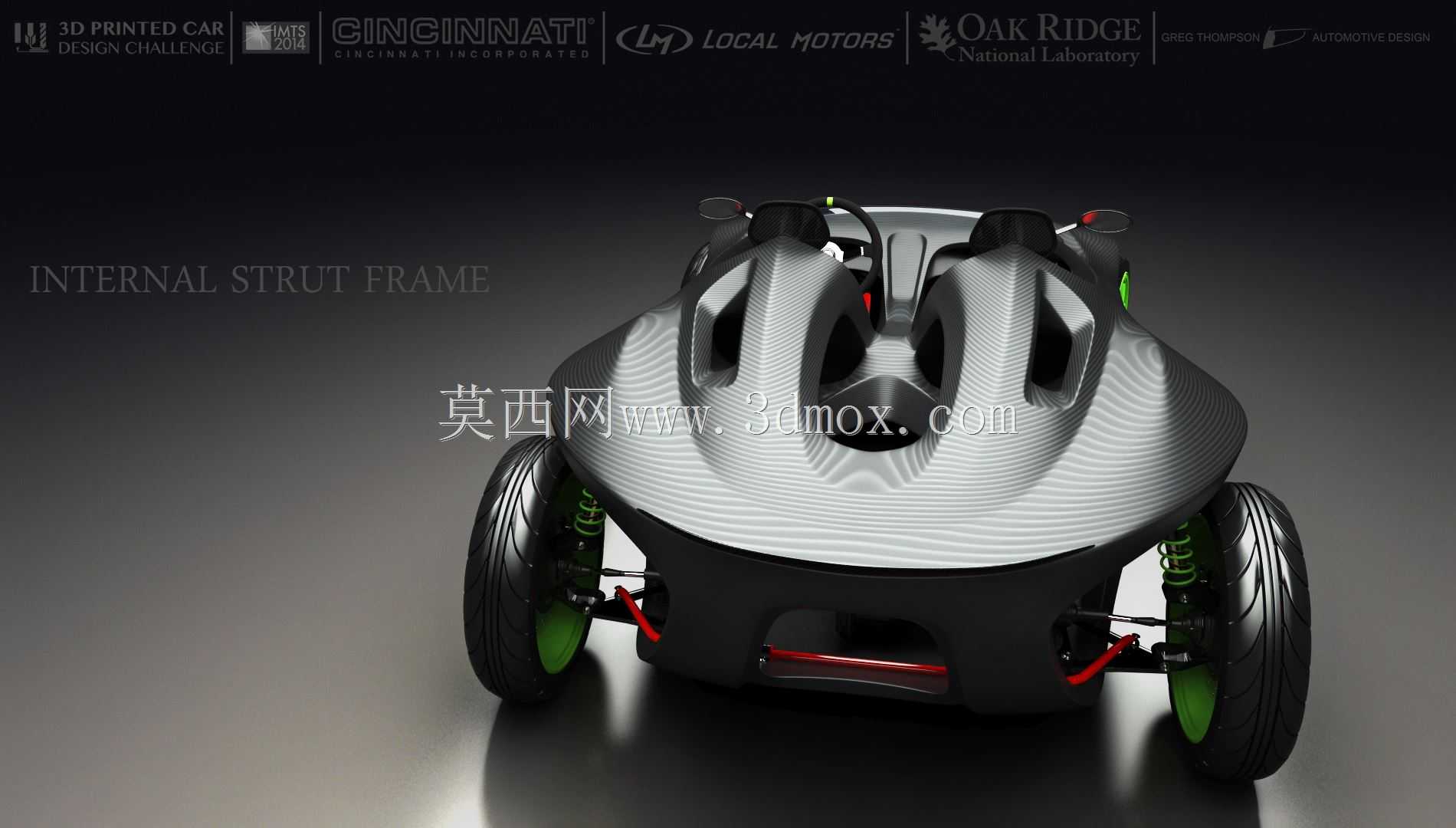

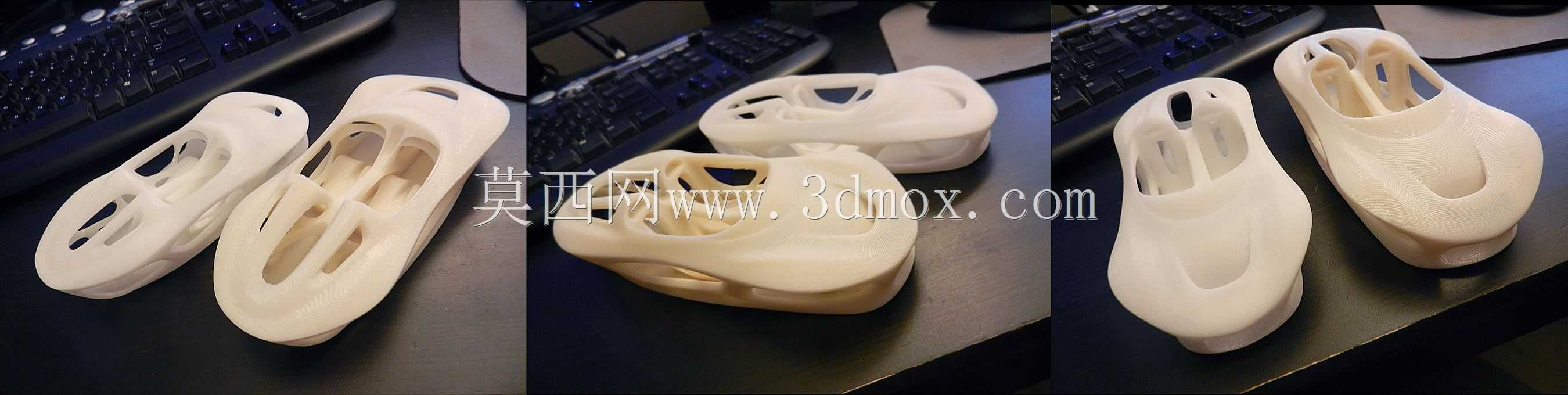

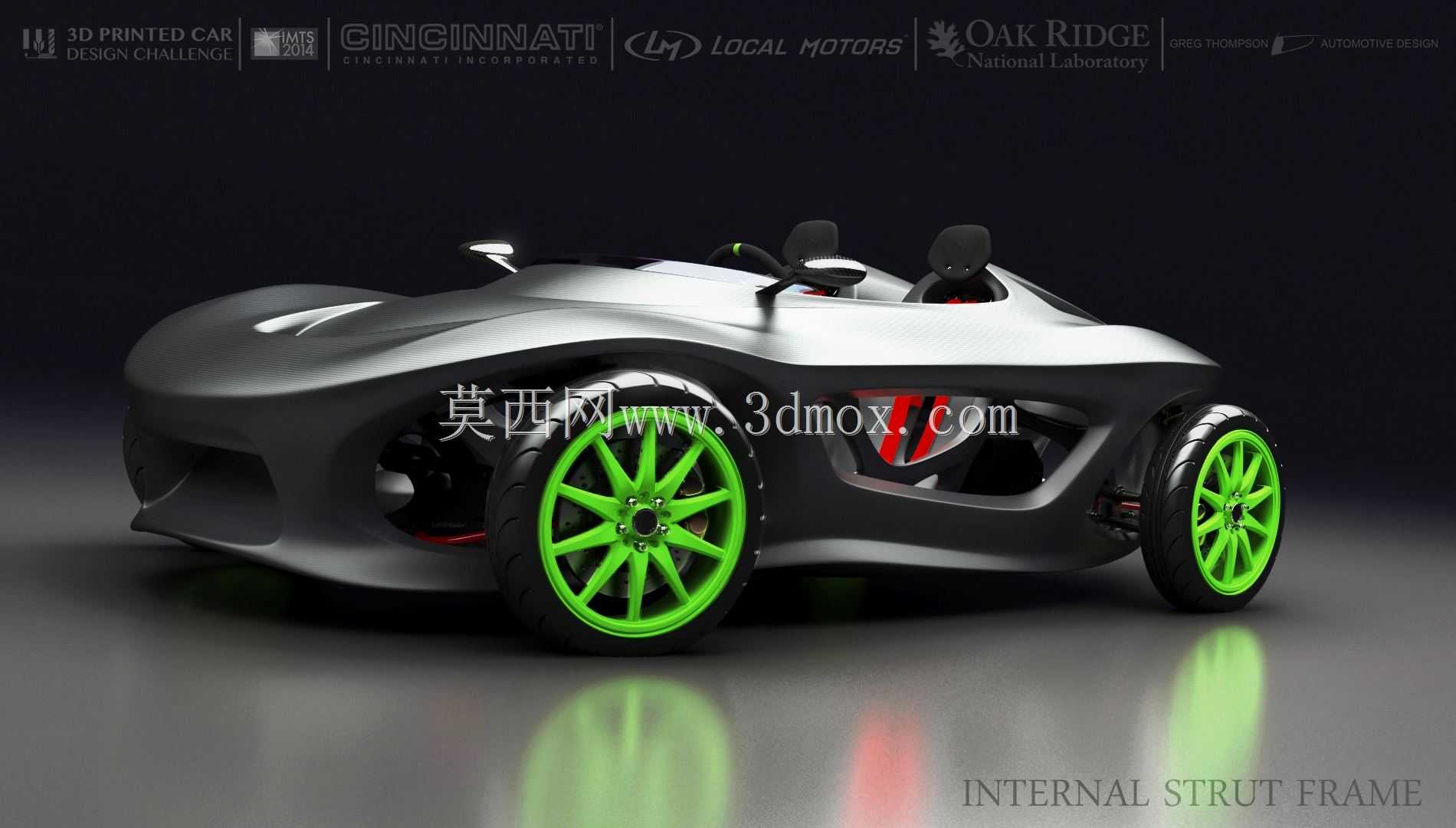

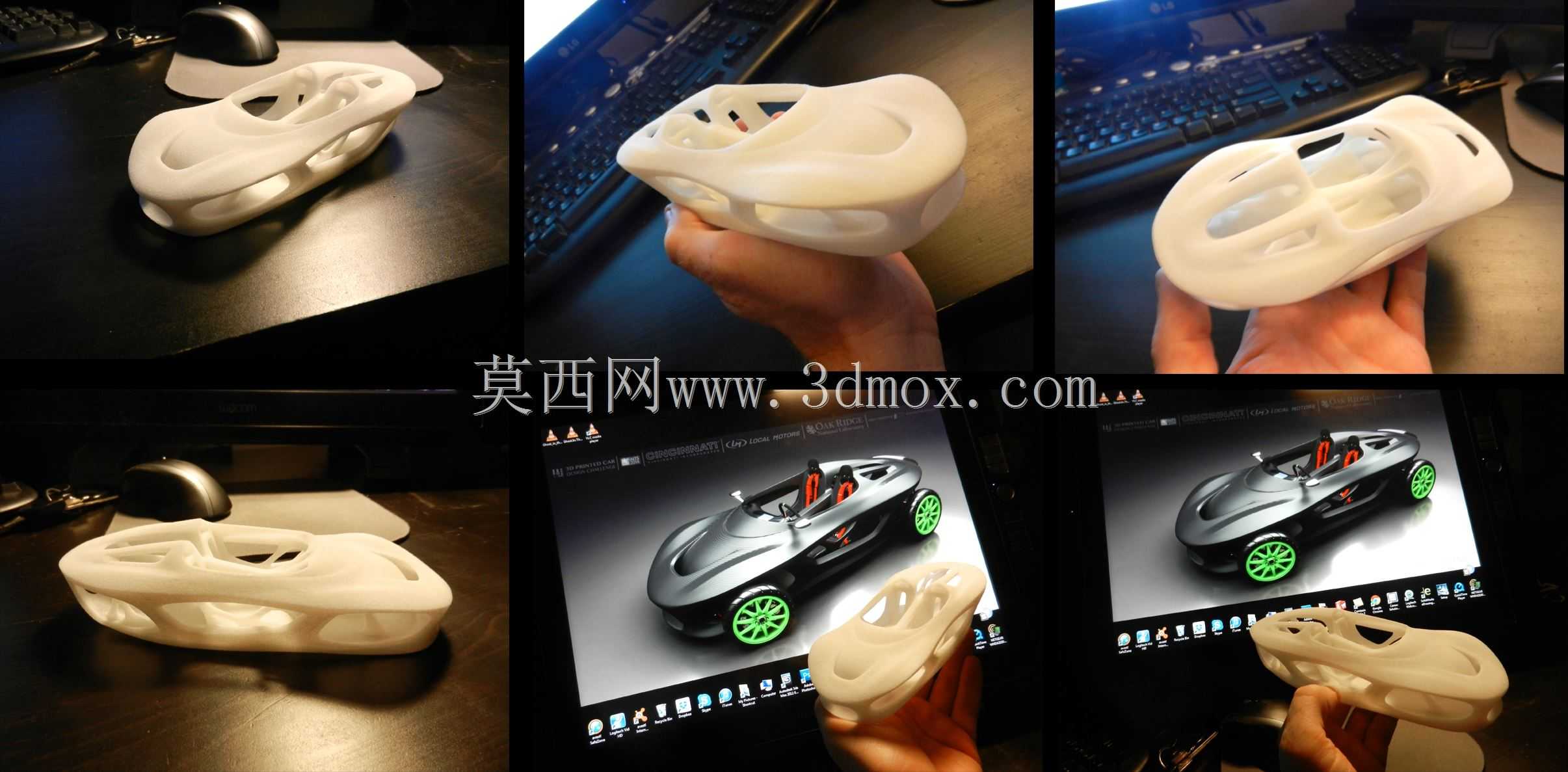

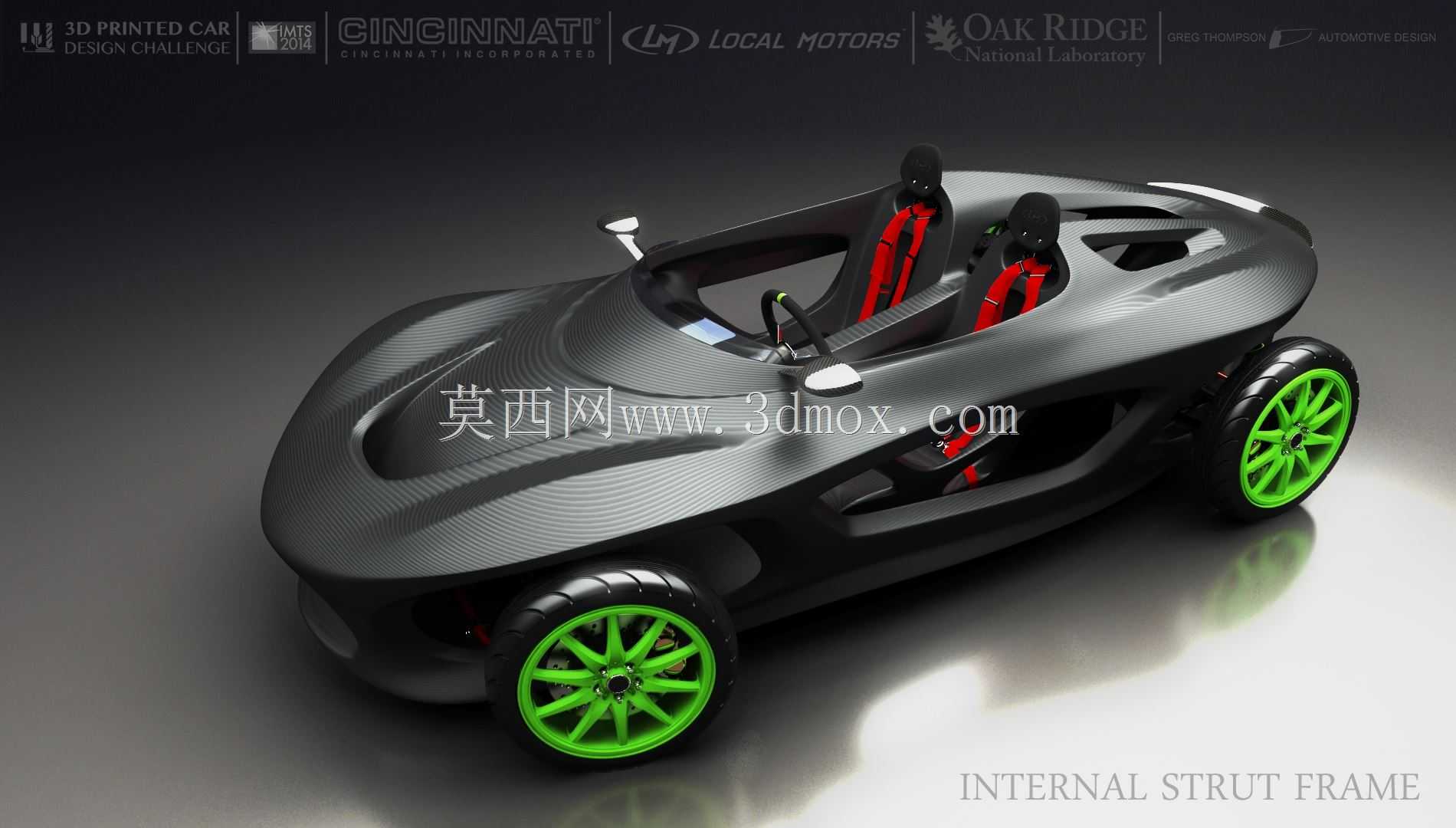

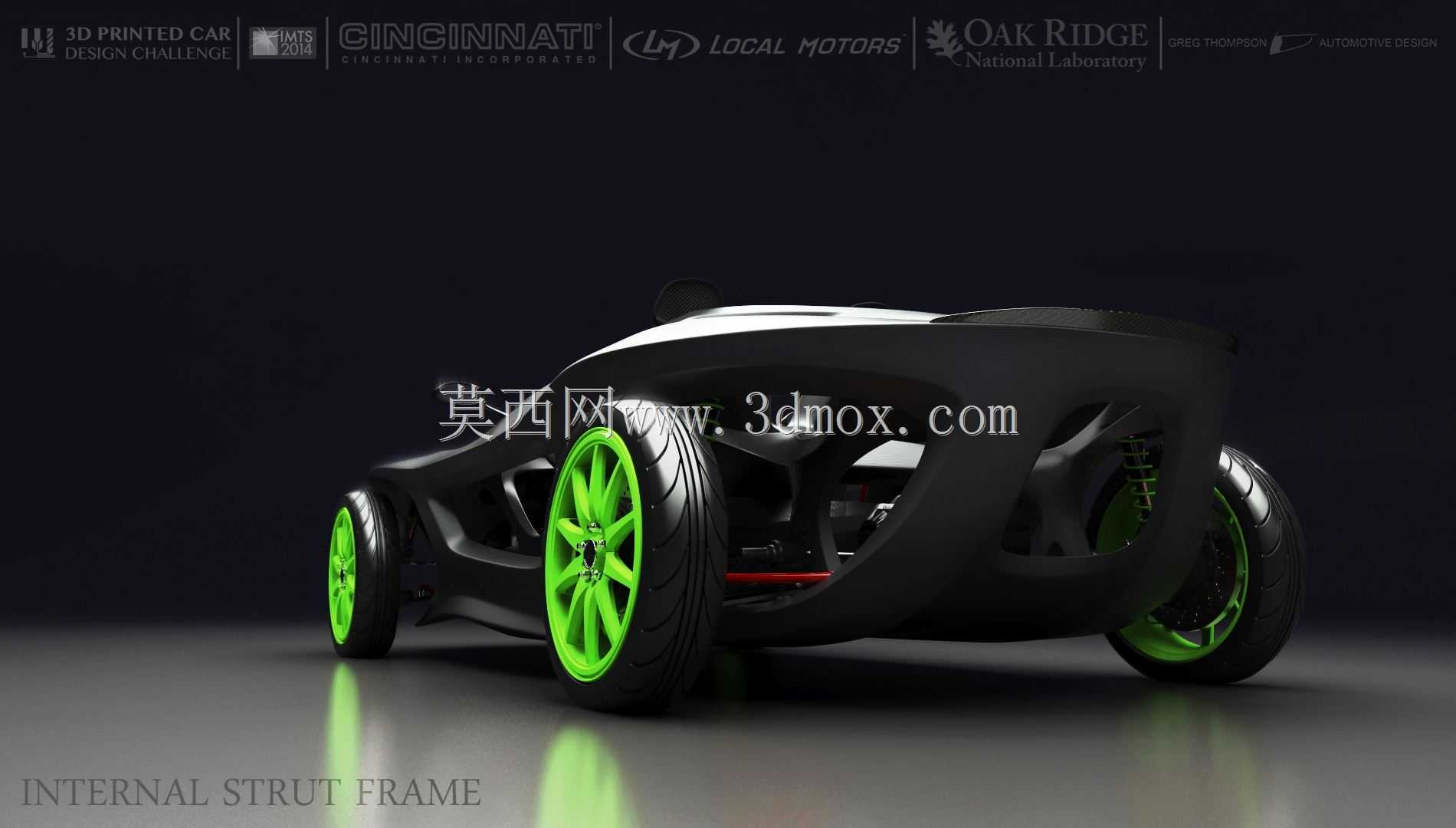

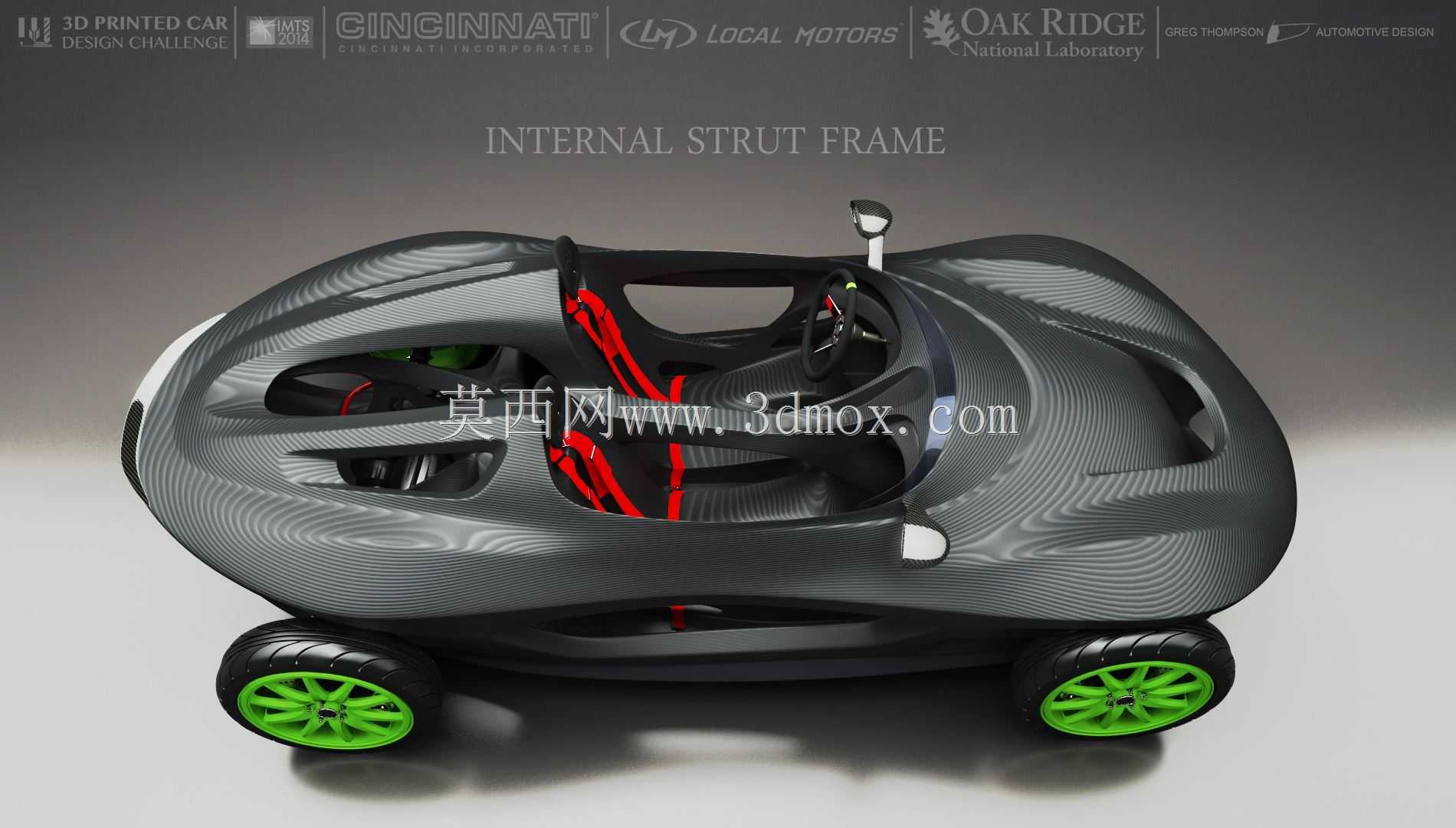

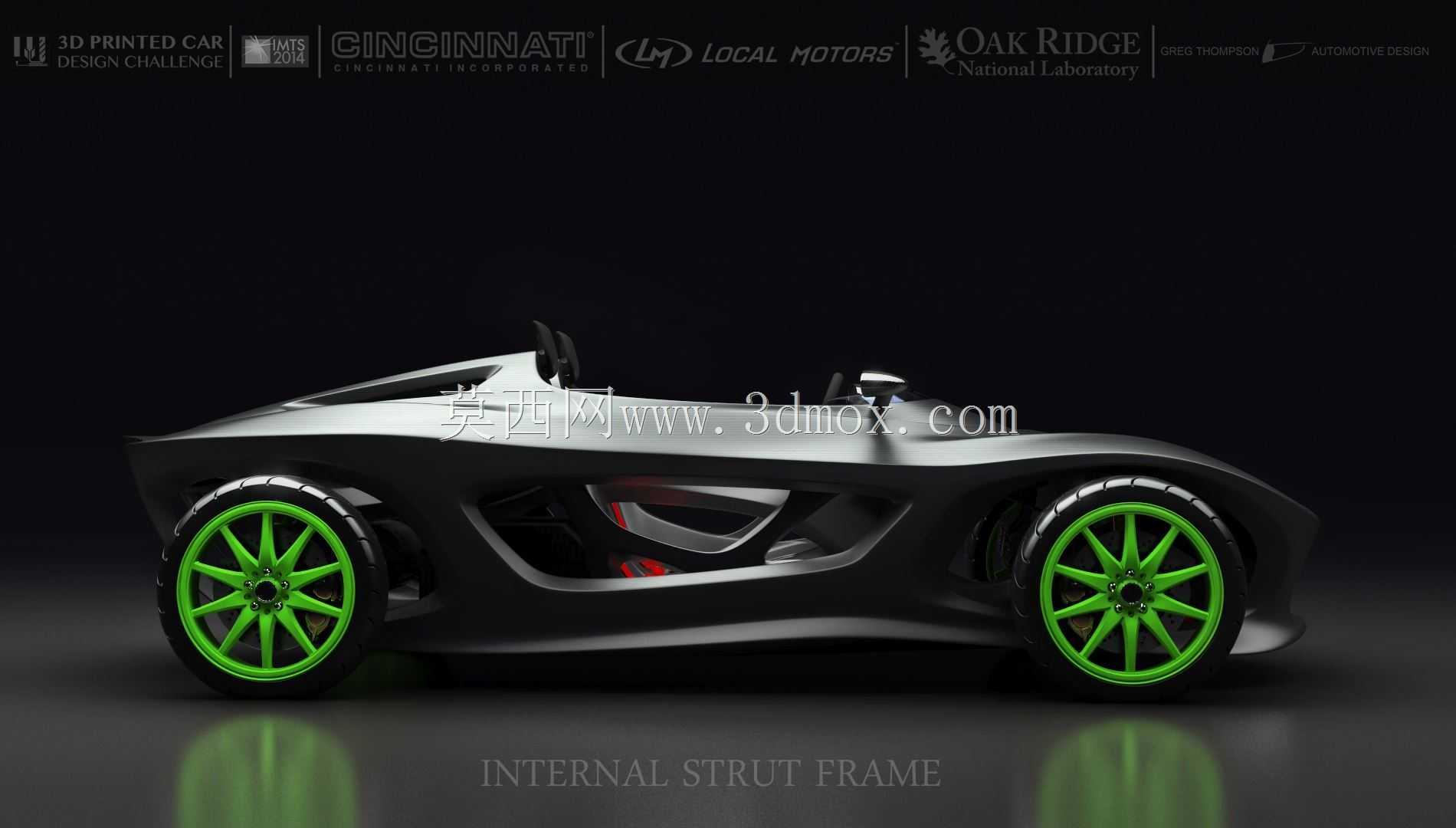

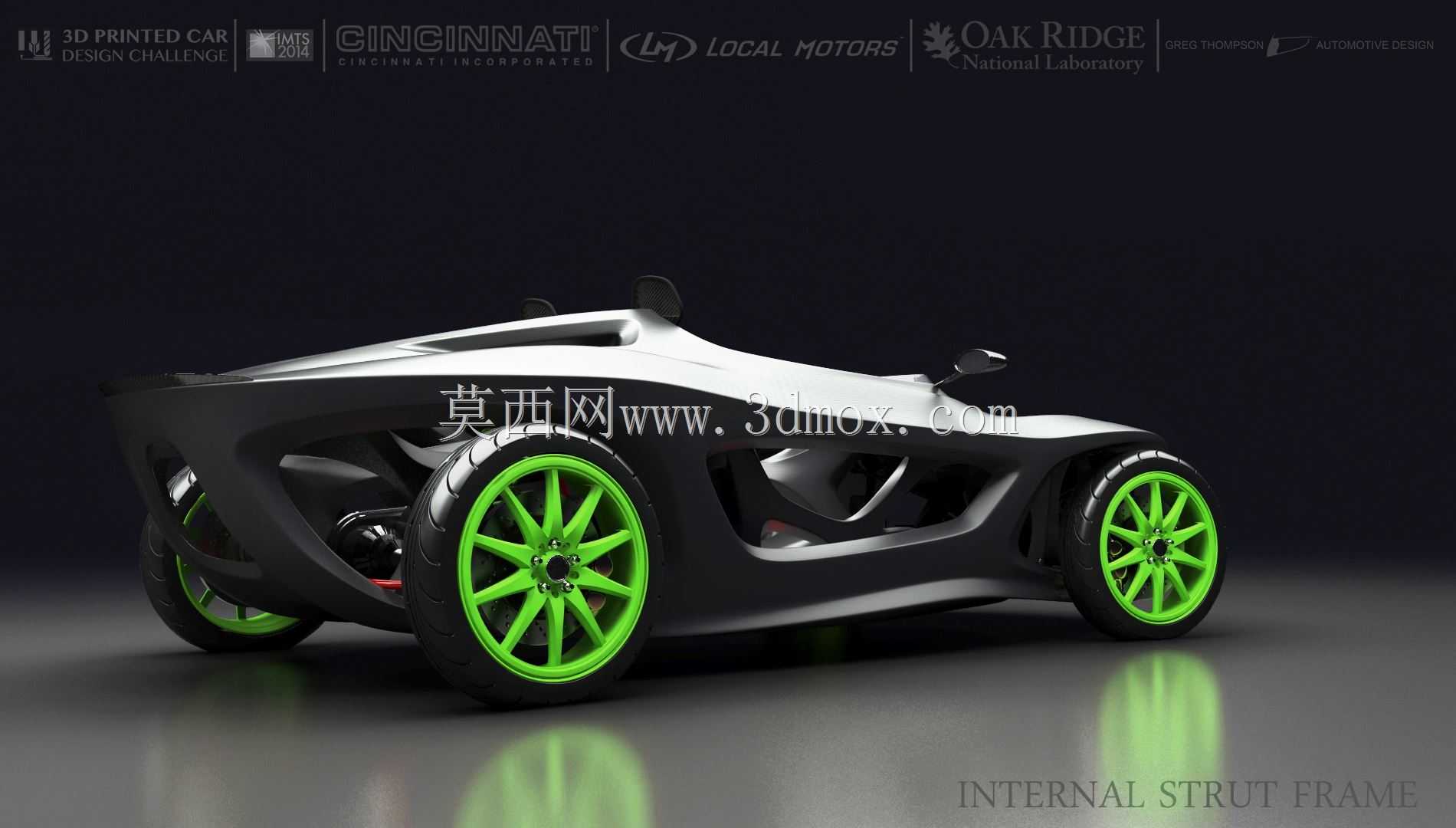

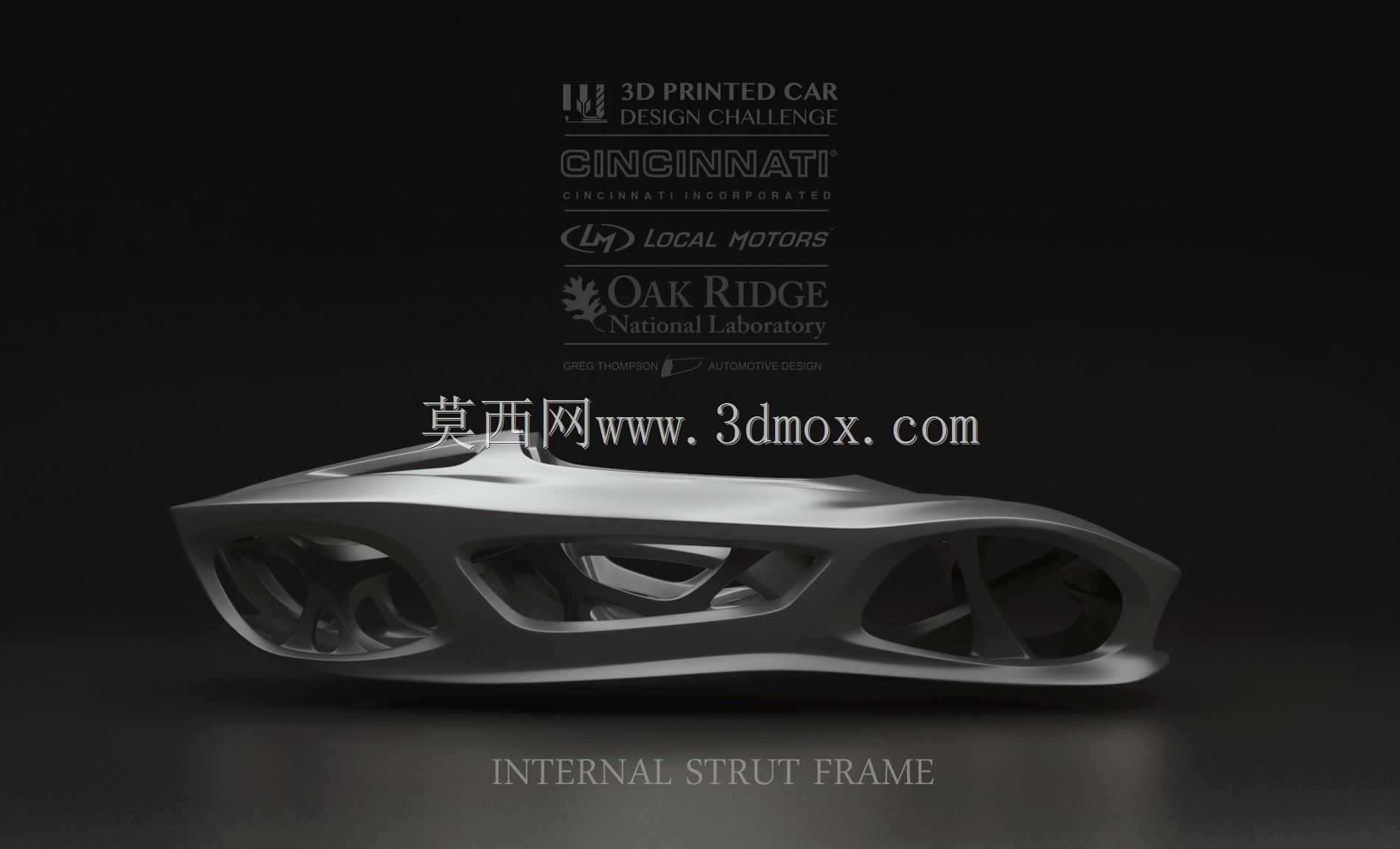

该结构面向大尺寸熔融沉积类3D打印设备的成型工艺开发，核心目标是实现车身承载结构的一体化打印成型，省去传统汽车制造中冲压、焊装环节的多工序拼接流程，适配小批量定制化赛事车辆的快速试制场景，可直接用于3D打印汽车挑战赛的参赛车辆主体承载搭建。整个车身的内外覆盖件与内部承载支柱框架采用一体化拓扑设计，所有结构曲面均顺着3D打印的层叠堆积方向做了应力导向优化，避免打印过程中出现大角度悬空结构，减少支撑材料的使用量，同时保证打印完成后无需大量后处理即可直接进入装配环节。设计过程中参考了鸟翼骨的中空梯度承载结构，内部支柱框架并非传统汽车的桁架式拼接梁结构，而是根据整车行驶过程中的载荷分布路径，做了变壁厚的一体化曲面过渡，在乘员舱周边、悬架安装点、动力系统固定位做了局部壁厚加强，非承载区域则采用中空网格填充，在保证整体扭转刚度满足低速电动跑车使用要求的前提下，将整体打印重量控制在合理区间。传动系统、悬架部件以及动力传动系的安装接口，完全沿用雷诺Twizzy Mission车型的成熟安装边界，安装孔位、配合公差均与现有成熟部件完全匹配，无需额外做转接件设计，可直接采购对应市售成熟部件完成整车装配，大幅缩短参赛车辆的试制周期。从安装边界来看，整车为双座敞篷布局，乘员舱的人机尺寸按照成年男性175cm身高的驾驶姿态做了适配，座椅安装位预留了四点式安全带的固定孔位，方向盘、踏板的安装位置与传统小型电动车的操作边界保持一致，降低驾驶适配难度。车轮采用前窄后宽的小型运动轮胎配置，轮辋安装节圆直径、偏距等参数均匹配现有小型电动车的通用规格，绿色轮辋的造型与车身流线型曲面做了视觉风格统一，轮拱位置的曲面完全覆盖轮胎跳动的最大边界，避免转向、颠簸过程中出现轮胎与车身干涉的问题。车身外表面的流线型曲面并非单纯的造型设计，而是结合了低速行驶的空气动力学需求，前部进气区域预留了电机散热的通风通道，气流从车头下部进入后可直接流经电机与控制器安装位，从车身侧部的导流槽导出，无需额外设计复杂的散热管路。整个内部支柱框架与外覆盖件之间没有传统汽车的内外饰拼接缝隙，所有曲面均为连续过渡，打印完成后仅需做表面简单打磨即可做涂装处理，大幅降低后处理的工作量。结构设计过程中充分考虑了大尺寸3D打印的成型误差，所有安装配合面均预留了0.2mm的打印补偿余量，避免因打印过程中的材料收缩导致部件无法装配。整车的碰撞吸能区域设置在车头前部与车尾后部，这两个区域的内部结构采用梯度密度的网格填充，在发生低速碰撞时可通过结构溃缩吸收冲击能量，保护乘员舱的完整性，乘员舱周边的框架则采用高填充率的实体结构，保证碰撞过程中生存空间不被侵入。转向系统的安装位设置在车架前部的一体化支柱上，转向柱的倾斜角度可根据驾驶员需求在小范围内调整，安装位预留了对应的调节长孔，无需额外修改结构即可适配不同驾驶习惯的选手。电池组的安装位设置在乘员舱后方的车架中部区域，该位置为整车重心的最低点，可有效降低整车重心高度，提升行驶稳定性，电池安装位预留了标准的电池固定支架接口与走线通道，高压线路可顺着内部框架的预留空腔从电池位连接到电机与控制器，线路完全隐藏在结构内部，既提升美观度也避免行驶过程中线路被剐蹭损坏。
