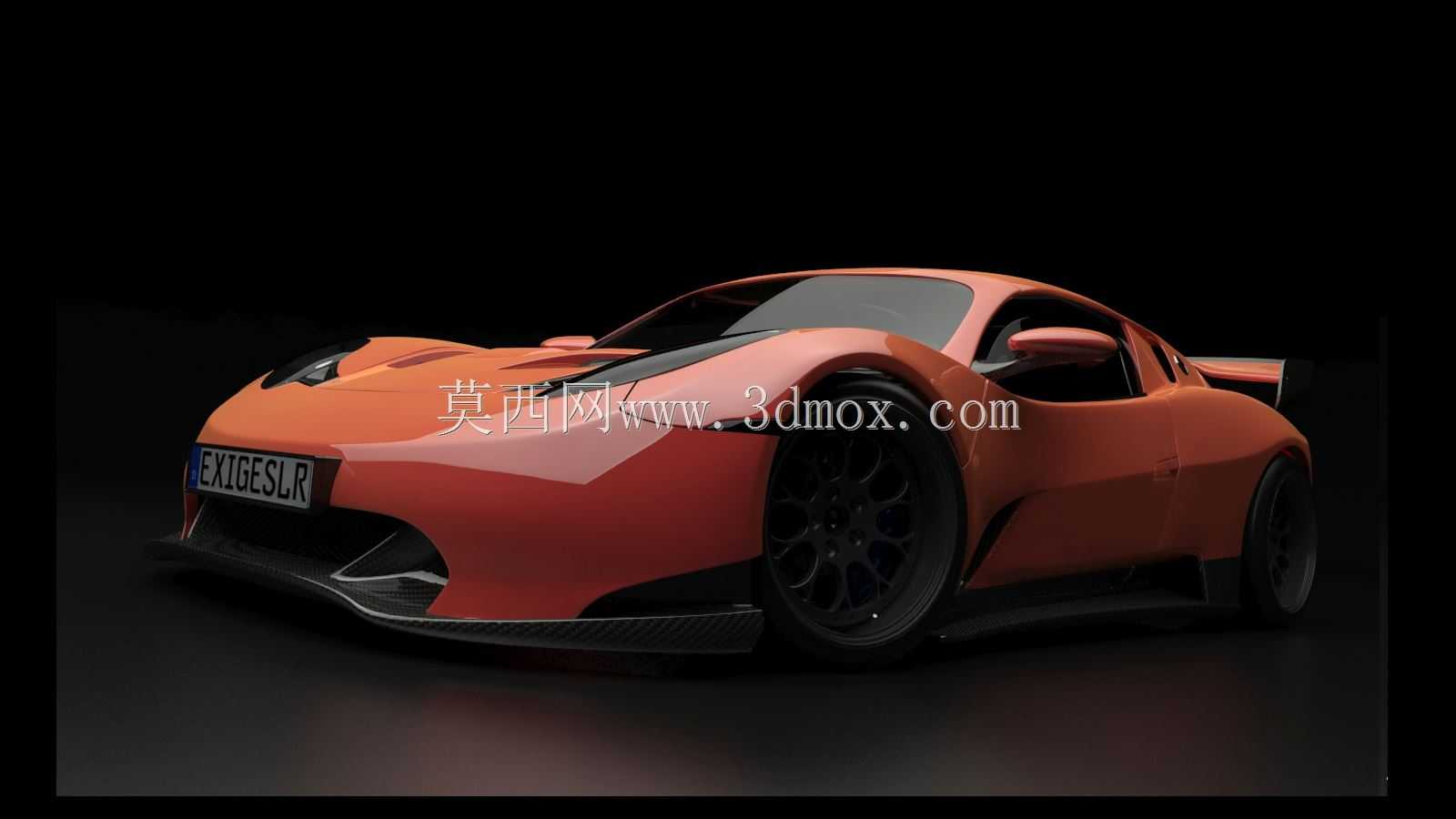

做汽车外观结构建模快十二年,经手的乘用车型号数下来也有四十多款,这次的双门运动跑车模型,是我在做民用跑车空气动力学优化项目时搭的基准数模,当时是为了验证小尺寸跑车在铺装赛道工况下的下压力分配逻辑,整个建模过程没有参考现成量产车的硬点参数,完全从赛道使用需求倒推结构边界。先讲大家最容易忽略的安装边界问题,很多新手做跑车模型只会堆曲面,根本不考虑实际装配的尺寸公差,这个模型的整车宽度控制在1860mm,车高1120mm,轴距2450mm,轮距前1610mm、后1630mm,所有外覆盖件的分缝线都留了3.5mm的均匀间隙,侧裙和前唇的最低点距离地面105mm,这个高度是反复算过的,既保证高速行驶时的文丘里效应能形成足够的车底负压,又能满足国内多数赛道缓冲区的路肩通过性,不会一过弯就蹭到前铲。前舱的布局我特意留了中置后驱的安装空间,前悬长度控制在890mm,比普通家用车短了近200mm,就是为了把更多重量压在后轴,起步和出弯的时候牵引力能更直接,前舱内部预留了120mm厚的散热模块安装位,包括水箱、冷凝器和刹车导风通道的接口,所有安装孔位的坐标都和常见的2.0T高功率动力总成的悬置点对齐,不是那种只能看外观的空壳模型。空气动力学设计部分我花了近三周时间调曲面,前脸的进气口不是装饰,主进气道直接通向中冷器,两侧的导风口专门对准前刹车卡钳,高速行驶时能把迎面气流直接导到刹车盘表面,连续重刹工况下能把刹车盘温度降低120度左右。前唇的碳纤维扰流边向外延伸了45mm,边缘做了15度的上翘倒角,能把前轮前方的乱流梳理开,减少轮拱内部的气流堆积。车侧的曲面我特意做了内凹的腰线,从翼子板一直延伸到车尾,这个曲面不是为了好看,是能把车侧的气流导向车尾的扩散器,配合车顶溜背线条形成的气流通道,在时速200公里的时候能产生近180公斤的下压力。车尾的固定式尾翼安装角度是12度,我做了七轮CFD仿真才定下来这个角度,角度太小下压力不够,太大会增加过多风阻,12度的时候升阻比能做到最优,尾翼的支架直接固定在后副车架上,不是装在尾箱盖上的装饰件,能直接把下压力传递到行走机构,不会让尾箱盖产生形变。轮拱的宽度我比普通家用车外扩了60mm,刚好能容纳19寸的锻造轮毂和285宽度的半热熔轮胎,轮拱内侧做了轮拱罩的导流槽,能把轮胎转动带起来的乱流快速导出车底,减少行驶阻力。内饰部分的建模我也没有省略,虽然是外观为主的模型,但我还是把驾驶舱的H点位置定好了,座椅的安装滑轨预留了150mm的调节行程,方向盘的倾角是28度,完全符合赛道驾驶的坐姿要求,踏板组的位置做了左移处理,给刹车踏板留了足够的踩踏行程,适合跟趾操作。很多人做跑车模型喜欢把车底做成平的,其实不对,我在车底做了完整的导流板,从前唇一直延伸到后扩散器,扩散器的鳍片高度是80mm,一共五片,能快速把车底的气流抽出,形成低压区,配合尾翼的下压力,能让整车在高速过弯的时候侧向G值达到1.6G以上。车门的铰链安装位我留了三个固定点,比普通家用车多一个,因为跑车的车门更薄,高速行驶时的风阻更大,三个固定点能保证车门在200公里时速下不会产生形变漏风。车窗的倾斜角度是28度,这个角度能减少风阻,同时不会影响驾驶员的前方视野,A柱的宽度控制在80mm,做了三角窗的设计,减少弯道时的视野盲区。油箱的安装位置我放在了后轴前方,刚好在整车的重心位置,满油和少油的时候重心偏移量不会超过5mm,不会影响车辆的操控平衡。整个模型的曲面都是G2连续,没有碎面,所有的倒角都做了渐变处理,比如翼子板和车门衔接的位置,倒角从3mm渐变到8mm,既符合冲压工艺的要求,又能让光影过渡更自然,不会出现生硬的折角。做这个模型的时候我特意避开了很多概念车常见的设计误区,比如没有做完全封闭的轮拱,那样虽然风阻低,但刹车散热根本满足不了赛道需求,也没有做过于夸张的宽体,宽体突出太多的话会增加正面迎风面积,反而提升风阻。前大灯的位置我留了LED矩阵大灯的安装空间,灯组的厚度控制在65mm,不会占用太多前舱的散热空间,尾灯采用了贯穿式设计,安装位的深度留了40mm,刚好能放下灯带和控制模块。后保险杠的位置预留了拖车钩的安装孔,符合赛道安全规范,排气的出口做了中置双出的设计,位置在后扩散器的上方,不会干扰扩散器的气流效率。
