数控车削中心用ER型刀柄刀架组件

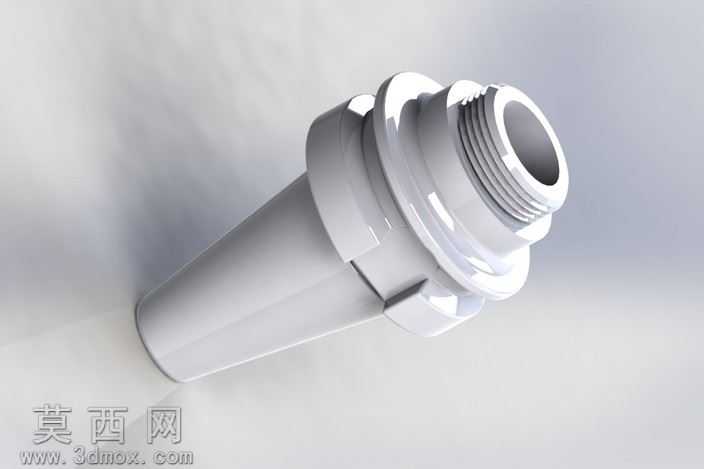

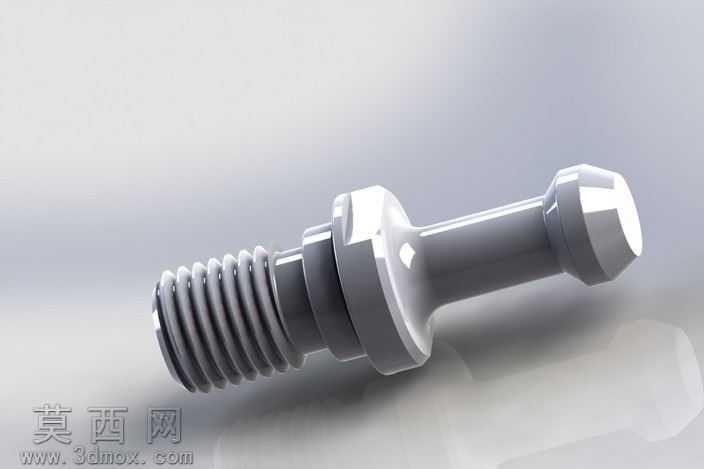

本模型为数控车削中心配套使用的刀具装夹刀架组件，采用三维参数化建模方式完成全零件的独立构建与整体装配，完整还原了该类数控刀架的全部结构细节。建模过程中首先依据数控刀具装夹的标准尺寸规范，确定各零件的基准参数，从核心的锥柄主体开始构建，严格遵循BT类刀柄的锥度标准绘制锥面轮廓，通过旋转特征生成锥柄基体，再依次绘制刀柄上的卡槽、内孔、螺纹连接位等细节结构，保证锥面与机床主轴的配合精度符合实际加工要求。夹头部分采用ER弹性筒夹的标准结构建模，通过圆周阵列的方式生成均匀分布的弹性收缩槽，还原筒夹在锁紧状态下可自适应夹紧不同直径刀具的结构特性，筒夹的内孔、外锥面的尺寸公差在建模时做了对应参数预留，匹配实际装夹的间隙要求。锁紧螺母部分建模时还原了外周的防滑槽结构与内螺纹特征，保证与锥柄前端外螺纹的装配匹配度，拉钉部分则按照标准拉钉的尺寸构建，还原拉钉的螺纹段、锁紧定位面与拉头结构，确保与机床拉紧机构的配合逻辑准确。渲染阶段采用金属材质赋予各零件，锥柄主体、螺母、拉钉部分采用抛光合金钢材质，调整材质的反光度与粗糙度参数，还原数控刀具表面的金属光泽与加工质感，弹性筒夹部分采用稍暗的合金材质，区分不同零件的材质差异，背景采用深灰色渐变背景，搭配定向打光突出各零件的轮廓与装配关系，采用爆炸视图的呈现方式，将各装配零件沿轴向依次排布，清晰展示组件的装配顺序与各零件的配合位置，让观看者可以直观理解该刀架的组装逻辑。设计思路上围绕数控加工中刀具快速装夹、定位精准的核心需求，所有结构尺寸均参考通用数控刀柄的行业标准，保证模型的结构合理性与实际生产的匹配度，各零件之间的装配间隙、配合面的接触位置都经过反复校验，避免出现结构干涉、装配错位的问题，完整呈现了数控刀架从拉钉拉紧、锥柄定位、筒夹装刀、螺母锁紧的完整装夹结构逻辑，可用于数控加工教学、机床附件结构展示、刀具装夹原理演示等场景。
