钣金机箱壳体三维结构设计作品

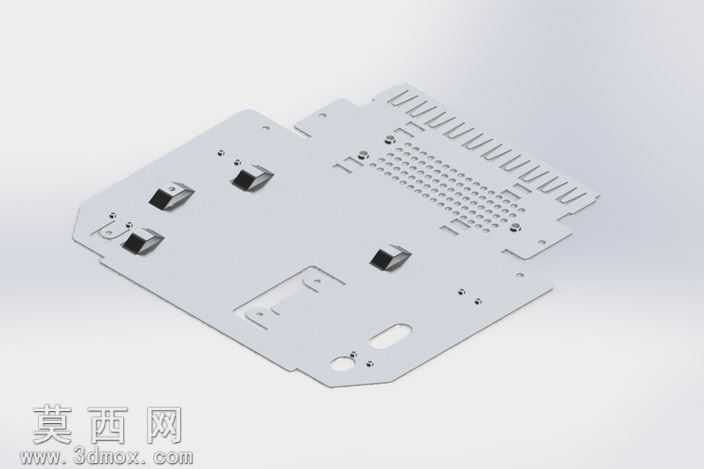

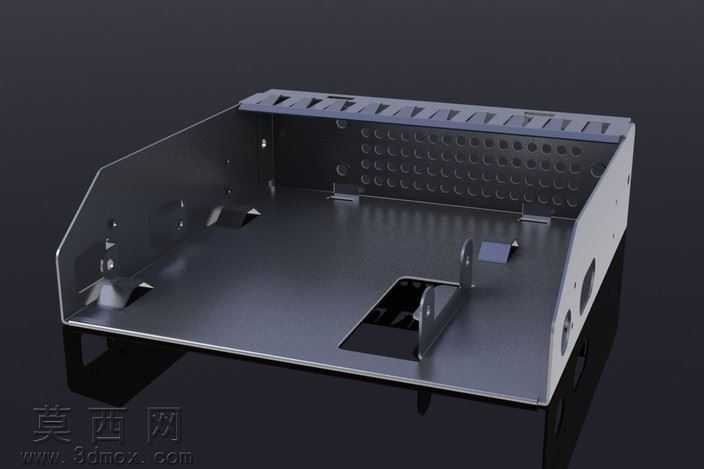

本作品为钣金材质的电子设备机箱壳体三维建模成果，建模过程以实际钣金加工工艺逻辑为核心依据，全程遵循钣金件从展开到成型的生产规范进行结构搭建。建模阶段首先完成机箱主体基底的轮廓绘制，依据钣金折弯的工艺预留合理的折弯系数与止裂槽位置，避免后续成型过程中出现材料撕裂或尺寸偏差问题。主体壳体的侧边采用斜切式造型设计，既优化了设备安装时的操作空间，也通过折线造型提升了壳体的结构刚性，减少薄钣金件易出现的形变问题。壳体顶部设计有连续的阵列式通风散热孔，孔位排布兼顾通风效率与结构强度，孔型采用冲压成型的标准结构，无需额外后续加工即可直接适配冲压模具生产。壳体内部设置有多组一体式折弯成型的安装固定柱，固定柱与主体壳体为同一板材折弯成型，无需额外焊接或加装紧固件，既减少了装配工序，也提升了内部元器件安装的定位精度，固定柱上预留的安装孔位严格适配标准电子元器件的安装尺寸，可直接用于PCB板、电源模块等部件的固定。壳体底部预留有专属的序列号标识区域，区域做下沉式平面处理，方便后续激光打标或粘贴标识标签，同时避免标识被摩擦磨损。壳体侧部预留有接口开孔，开孔位置与内部安装位精准对齐，开孔边缘做翻边处理，既提升了开孔处的结构强度，也可避免安装接口时割伤线材或操作人员。材质渲染阶段采用哑光冷轧钢板的真实材质参数，还原金属钣金件的细微磨砂质感，折弯处的圆角反光效果、板材表面的细微纹理都做了精细化调整，渲染光影采用柔和的工作室布光，清晰呈现壳体的内部结构与外部造型细节，同时突出钣金件的棱角与折边工艺特征。整个建模过程严格遵循可制造性设计原则，所有结构均可通过钣金下料、折弯、冲压三道核心工序完成生产，无无法落地的异形结构，模型的尺寸参数可直接导出用于生产图纸的绘制，兼具结构合理性与生产实用性。
