硬质合金内冷麻花钻三维结构设计

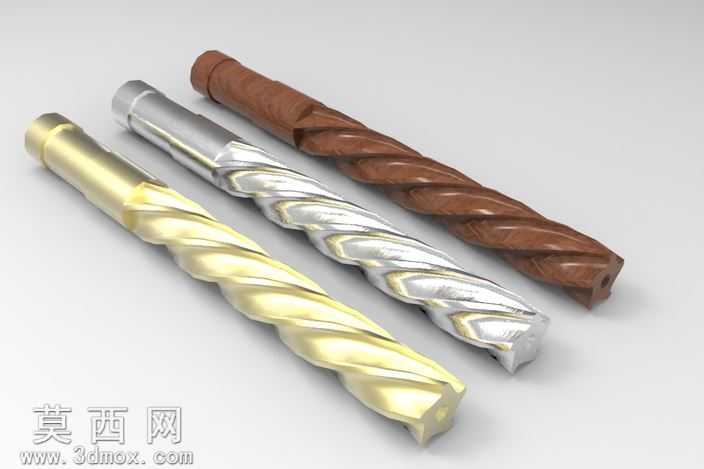

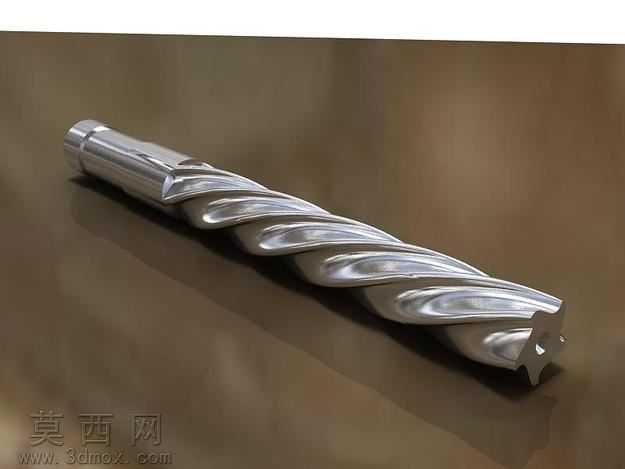

本模型为内冷式硬质合金麻花钻的三维参数化建模成果，建模过程以实际工业钻削刀具的生产设计标准为核心依据，采用SolidWorks软件完成全参数化特征构建，整体建模逻辑遵循从基体到细节、从功能结构到外观特征的递进设计思路。首先完成钻柄与钻体的同轴基体特征搭建，严格匹配标准锥柄或直柄的装夹尺寸规范，保证钻柄部分的圆柱度、同轴度公差符合机床装夹的精度要求，为后续钻削工作部分的建模提供精准的定位基准。针对钻体核心的螺旋排屑槽结构，采用螺旋扫描切除特征完成槽型构建，精准控制螺旋角、槽宽、芯厚增量等关键参数，螺旋槽的曲面过渡经过多次曲率调整，保证排屑路径顺滑无突变，能够在钻削加工过程中引导切屑顺畅排出，避免切屑堵塞造成的刀具崩损与加工孔壁划伤。模型精准还原了内冷钻头的核心结构特征，在钻体内部构建了两条对称分布的螺旋内冷通道，通道沿钻体螺旋方向延伸至钻尖部位，通道直径与位置严格匹配内冷刀具的冷却液输送规范，可真实模拟高压切削液从钻柄进入、直达钻尖切削区域的冷却路径，还原内冷钻在深孔加工中高效冷却、辅助排屑的功能特性。钻尖部分的建模严格遵循标准群钻或硬质合金钻头的刃磨参数，精准构建主切削刃、横刃、刃带、后刀面、副后刀面等细节结构，主切削刃的角度、横刃的修磨形态、刃带的宽度与间隙都经过参数化校准，保证切削角度符合金属切削的力学要求，可直观呈现钻头切入工件时的切削受力分布。材质渲染阶段，针对硬质合金刀体部分采用金属磨砂材质，调整材质的粗糙度、反光度参数还原硬质合金刀具的哑光金属质感，对刃口、刃带等精磨部位添加轻微的高光反射效果，区分粗加工刀体表面与精磨刃口的质感差异，内冷通道的端面采用深色半透明材质标识，清晰展示内部冷却孔的位置与形态。整体模型所有特征均采用参数化驱动，各结构尺寸可根据加工需求灵活调整，可用于钻削加工工艺仿真、刀具结构教学演示、机床加工装配模拟等场景，完整还原了工业级内冷麻花钻的结构细节与功能设计逻辑。
