爬楼梯轮式助行轮椅创新结构设计

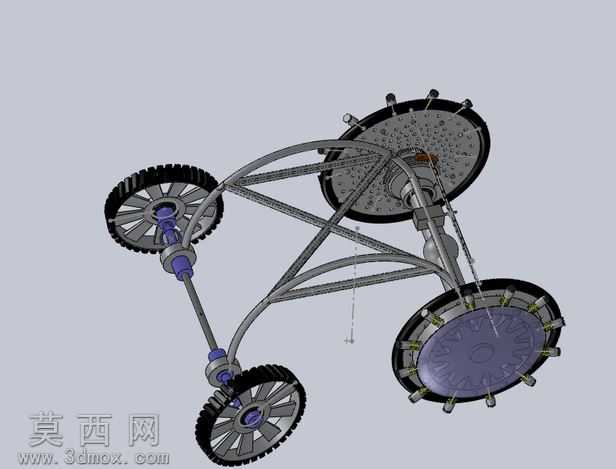

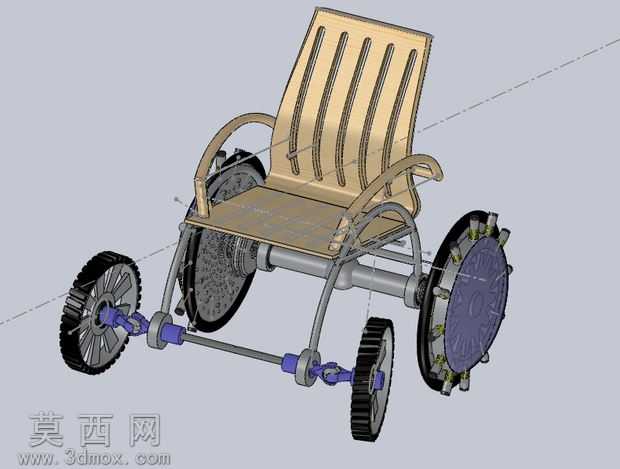

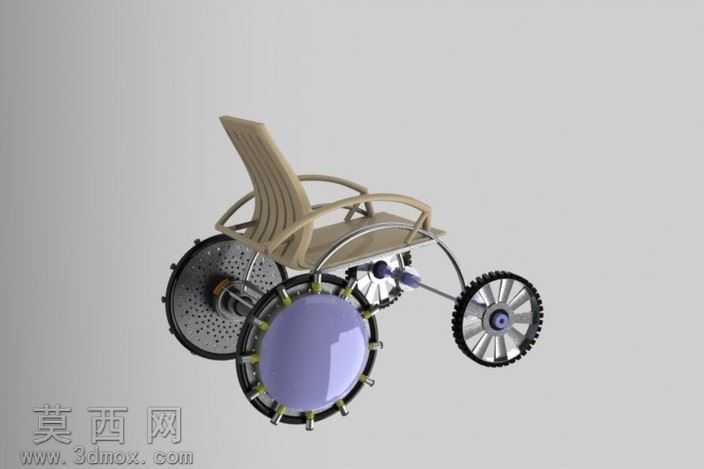

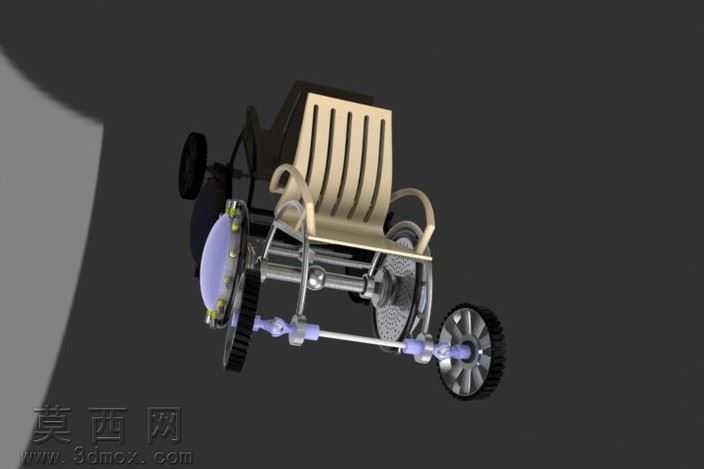

本作品为针对无障碍出行场景设计的爬楼梯轮式轮椅三维结构，建模阶段采用SolidWorks完成全参数化零件搭建，从基础的轮辐、轴系、支撑桁架到异形爬楼轮盘均采用自底向上的装配逻辑，每一处连接副都按照实际机械装配约束添加同轴、重合、间隙配合关系，确保后续运动仿真可真实还原爬楼过程的动作逻辑。渲染阶段对不同部件赋予差异化材质：支撑桁架采用哑光银灰色金属材质，模拟高强度铝合金管材的磨砂质感，兼顾轻量化与结构强度表现；传动轮组采用深黑色硬质橡胶材质，表面添加细密的防滑胎纹纹理，还原橡胶轮面的摩擦力特性；核心的爬楼轮盘采用暗紫色工程塑料材质，边缘均匀分布的凸起爬楼爪做了圆角钝化处理，既保证爬楼时与台阶棱角的卡合稳定性，也避免尖锐结构带来的安全隐患；轴系连接部位添加了金属光泽的蓝色装饰端盖，区分不同传动模块的同时提升整体视觉层次感。结构设计上采用多组轮系组合的布局，常规平地行走时依靠两侧的小尺寸橡胶轮实现灵活转向与平稳移动，遇到楼梯场景时，大直径的星型爬楼轮盘介入工作，通过轮盘的间歇转动带动轮爪依次卡合台阶棱角，实现逐级爬升的动作，桁架式的支撑框架采用三角稳定结构，在降低整体自重的同时保证承载能力，可适配常规住宅的台阶高度与进深尺寸，兼顾平地通行的灵活性与爬楼越障的实用性。设计思路围绕行动障碍人群的出行痛点展开，摒弃传统履带式爬楼设备体积大、易损伤台阶的缺陷，采用轮组复合结构实现场景自适应切换，整体结构无冗余部件，所有传动路径短且直接，降低后期维护成本，建模过程中对所有运动部件做了干涉检查，确保轮盘转动、轮系切换过程中无零件碰撞，各连接轴的受力点均做了加强筋处理，提升整体结构的耐用性。
