立式棉绒压紧处理工业设备结构设计

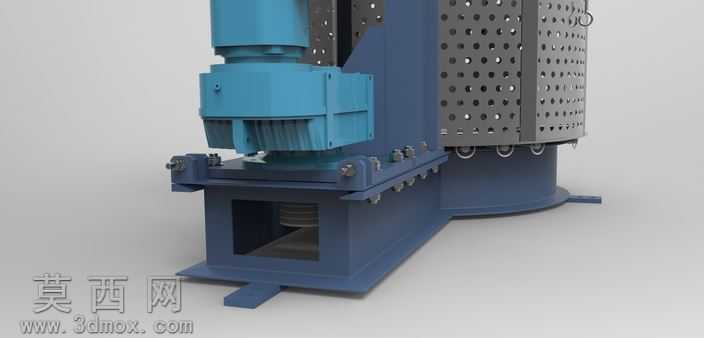

本作品为立式棉绒压紧处理设备的三维建模设计，整体采用SolidWorks完成全参数化建模，搭配KeyCreator完成结构细节校验与装配干涉检查，最终通过渲染输出高保真效果展示图。建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1比例还原：底部为带密集冲孔的圆柱状盛料筒体，筒体采用多孔金属板材结构建模，冲孔特征通过阵列命令批量生成，精准还原了网孔均匀排布的通透结构，既保证盛料容积，又满足棉绒处理过程中的透气、沥杂需求；筒体侧边设置立式支撑立柱，立柱采用加厚型钢构截面建模，保证整体机架的结构刚性，立柱上搭载垂直布置的气压升降执行组件，缸体表面做金属阳极氧化质感材质赋予，活塞杆部分做抛光金属材质处理，还原气动元件的真实外观质感；执行组件末端安装带分散齿的压合盘，齿形结构通过拉伸切除命令完成细节建模，保证压合过程中可对棉绒进行均匀施压，避免局部堆积压实不均的问题；设备侧下方集成动力驱动单元，包含驱动电机与传动组件，电机外壳做铸铁哑光蓝材质赋予，传动连接部位做装配配合约束，还原动力传输的结构逻辑。设计思路围绕棉绒物料蓬松、易飘散的特性展开，整体采用立式布局减少设备占地面积，升降压合结构可实现自动化往复压实作业，多孔盛料桶可适配后续的棉绒脱水、除杂等配套工序需求。材质渲染阶段，对机架结构件统一做深蓝色喷塑金属材质，盛料网桶做磨砂不锈钢材质，气动元件做亮面金属与密封橡胶的组合材质，地面做哑光浅灰背景材质，通过三点布光方案突出设备的结构层次与材质差异，阴影参数调整至柔和过渡效果，完整呈现设备的工业设计质感与结构装配关系，所有零部件均保留可编辑参数，可直接用于后续的工程图导出、结构优化与生产参考。
