小型带式物料输送设备结构设计

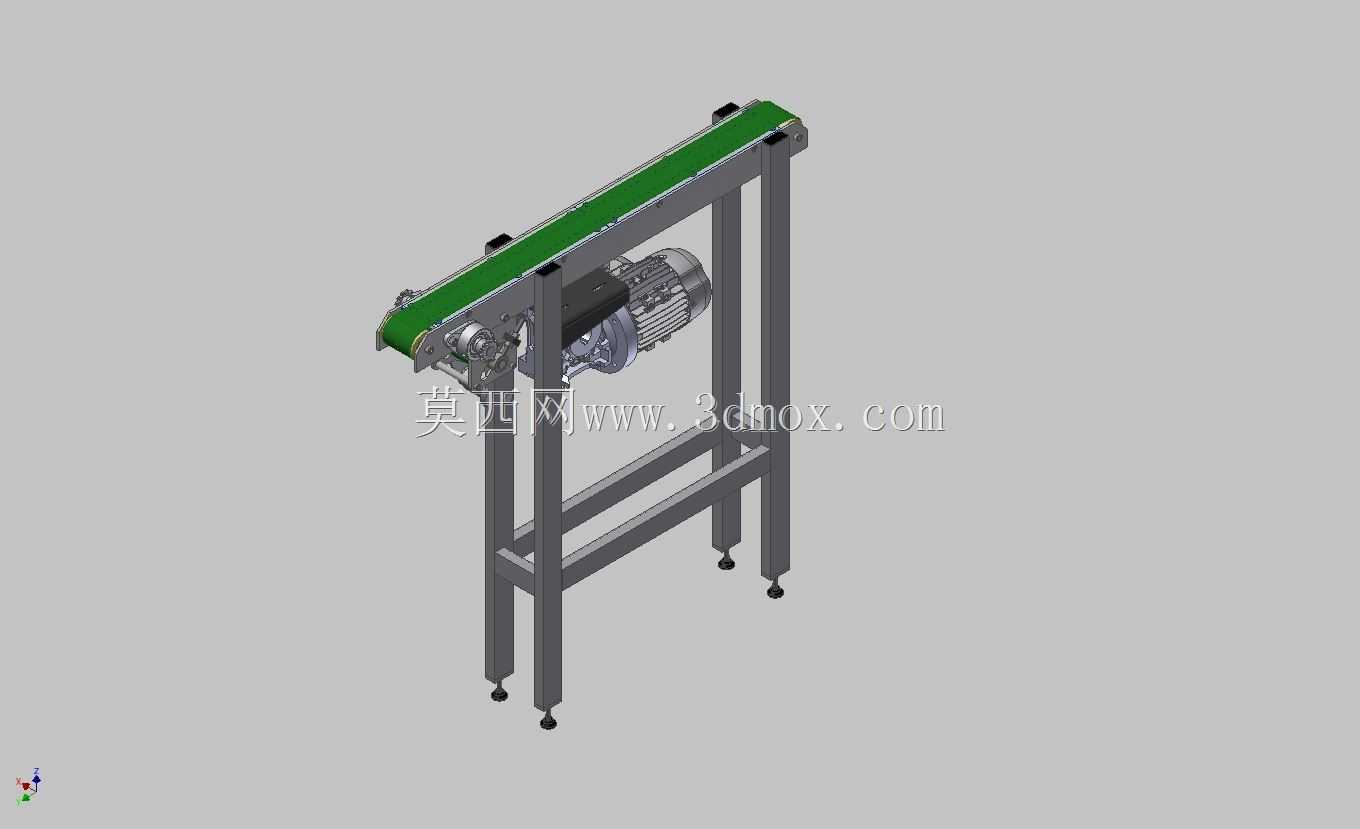

在轻工包装、电子零部件组装、小型食品加工的产线布局里，这类窄幅皮带输送设备的出镜率极高，它不需要承担大吨位重载输送任务，核心作用是衔接前后两道工序，完成小尺寸工件、包装件的平稳转序，避免人工反复搬运带来的效率损耗与磕碰风险。从结构设计逻辑来看，这套输送设备优先考虑了窄空间安装的适配性，整体机架采用方管焊接成型，四条支腿底部配置可调脚杯，能够在地面不平整的车间环境里快速调平，不需要额外做预埋基础，安装时只需要确认前后工序的对接高度，旋转脚杯调节螺杆就能完成高度匹配，单台设备的安装调试时间能控制在半小时以内，非常适合小规模产线的快速搭建与后期改造。

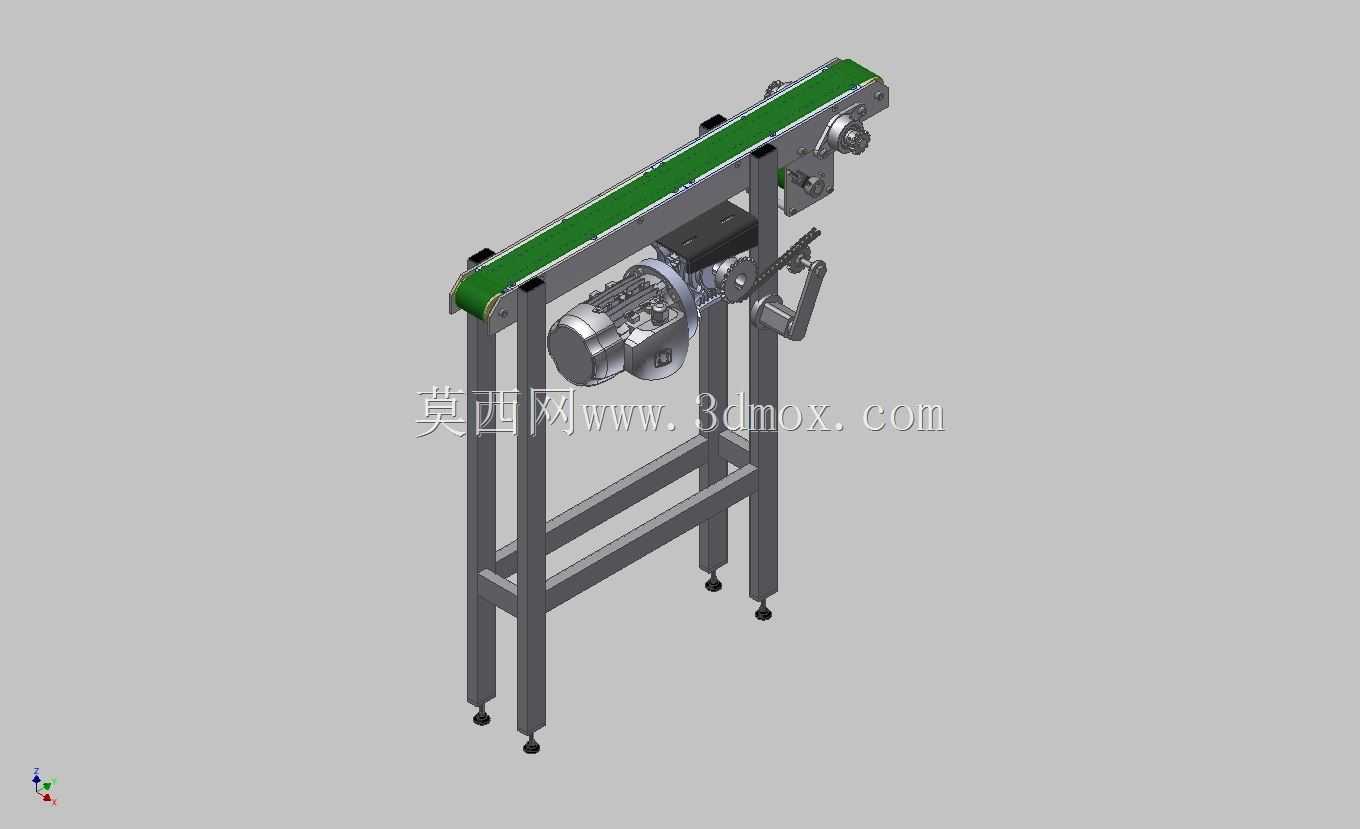

设备的驱动端布置在机架侧下方，采用减速电机直接驱动主动辊的结构，省去了复杂的链传动或者带传动中间环节，既减少了传动损耗，也降低了后期维护的点位，日常巡检只需要关注减速电机的温升与运行异响即可。皮带张紧机构集成在从动辊端，采用螺杆调节的结构，不需要拆卸机身护板，只需要用扳手旋转两侧的调节螺栓，就能调整皮带的张紧度，同时还能纠正皮带运行过程中的跑偏问题，对于现场运维人员来说操作门槛极低，不需要专门的工具就能完成日常调整。

皮带表面采用绿色哑光PVC材质，这种材质的摩擦系数适中，既能够保证放置在皮带上的工件不会因为启停惯性出现滑移，也不会因为摩擦力过大导致工件取放时卡滞，针对一些有轻微防滑需求的轻型工件，不需要额外在皮带表面粘接挡条或者花纹层就能满足输送要求。机架两侧的皮带承托面采用钣金折边成型，承托面下方布置了密集的小型托辊，避免皮带在承载工件时出现下凹变形，保证输送面全程保持水平状态，即使输送尺寸较小的薄型零件，也不会因为皮带凹陷出现零件卡滞、掉落的问题。

从安装边界来看，设备的整体宽度控制在较窄的范围内，能够嵌入两台设备之间的狭窄间隙，不会占用过多的车间通道空间，设备的驱动侧预留了足够的接线与检修空间，安装时不需要在墙体或者相邻设备上额外预留操作位，日常维护时站在设备侧面就能完成所有操作。设备的启停可以直接接入产线的总控制系统，也可以单独配置开关实现独立控制，能够根据不同的产线节拍调整输送速度，适配从每分钟几米到十几米的输送速度需求，不管是需要配合人工分拣的慢速输送，还是配合自动化设备上下料的快速输送都能适配。

在细节设计上，所有的转动部位都配置了对应的护罩，主动辊、从动辊的转轴位置都做了防卷入防护，避免车间操作人员的衣物或者工具意外卡入转动部位，符合车间生产的安全规范。机架表面采用喷塑处理，相比普通喷漆的表面更耐磕碰，在车间日常使用过程中即使被工具轻微剐蹭也不会出现大面积掉漆生锈的问题，能够适应多粉尘、轻微潮湿的车间环境。设备的整体重量控制在较轻的水平，后期产线调整时两到三个运维人员就能完成移位，不需要调用吊装设备，对于经常需要调整产线布局的中小批量生产车间来说，这种灵活的特性非常实用。

在实际选型应用时，这类输送设备不需要做复杂的定制修改，只需要根据对接工序的高度调整支腿的调节范围，根据输送物料的特性选择对应的皮带材质就能直接投入使用，它的结构没有冗余的功能设计，所有的部件都围绕稳定输送、易维护、易安装的核心需求设计，没有多余的复杂机构，后期的备件替换也非常方便，辊筒、轴承、减速电机都是通用标准件，在本地的五金机电市场就能快速采购到同规格备件，不会因为备件采购周期长影响产线的正常运行。
