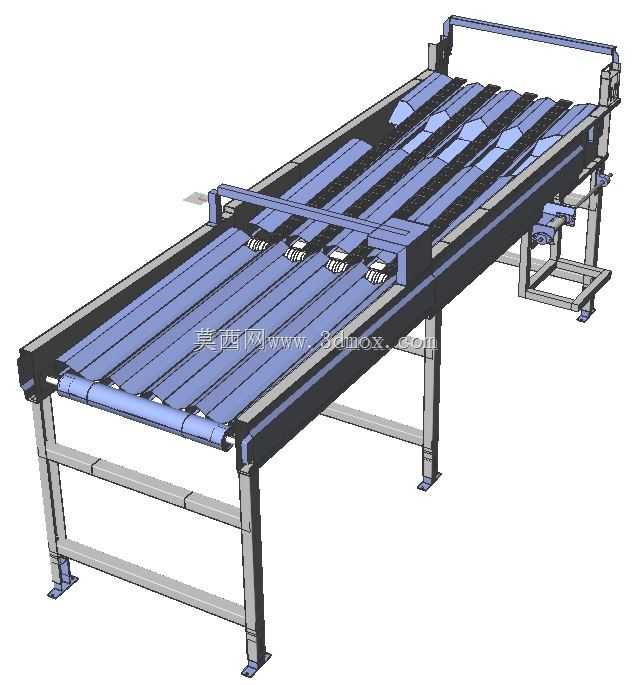

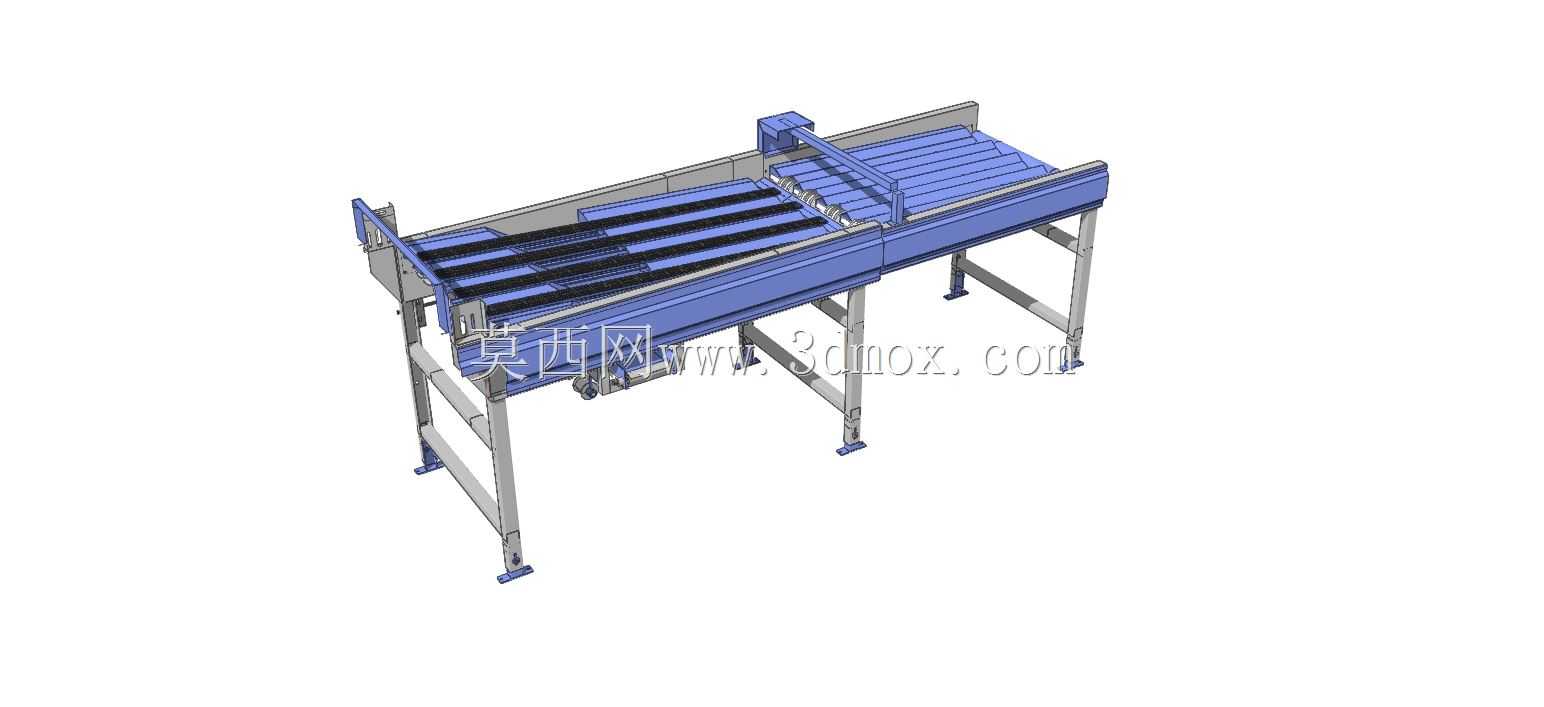

多通道燃料棒分拣输送设备结构

该设备主要应用于核燃料元件加工、精密棒材生产车间的工序衔接环节，针对细长棒状工件的单支分离、有序输送需求设计，可对接上游上料工位与下游检测、裁切或组装工位，解决多根棒料堆叠输送导致的卡料、定位偏差问题。设备主体采用框架式焊接机架结构，支腿底部配置可调脚杯，可根据现场地面平整度调整设备水平度，安装时需预留机架两侧各300mm的维护操作空间，设备总长度适配常规车间1.8米标准工位间距，输送面高度匹配多数加工设备的850mm操作基准高度，无需额外增设过渡衔接平台。输送段采用多道平行窄皮带布局，单道皮带宽度匹配棒料直径公差范围，皮带间距根据棒料最小长度设置，避免棒料从间隙掉落，皮带下方设置光滑托板支撑，减少长距离输送时皮带下垂导致的工件倾斜。设备进料端设置拨料分料机构，通过往复运动的拨齿将堆叠的棒料逐支拨入输送通道，拨齿的运动行程与间隔时间可根据棒料直径、输送速度调整，确保每次仅单支棒料进入输送段，避免多支棒料并行导致的后续工位定位失效。机架两侧设置可调节导向挡板，挡板间距可通过手拧螺栓快速调整，适配不同直径规格的棒料输送需求，挡板内侧粘贴低摩擦系数的耐磨衬条，减少棒料输送过程中的表面划伤，同时降低输送阻力。驱动单元布置在设备出料端下方，采用减速电机直接驱动主动辊的布局，减少链传动带来的间隙与维护点，主动辊与从动辊表面均做滚花处理，增大与输送皮带的摩擦力，避免重载输送时皮带打滑，从动辊端配置张紧调节机构，可在设备运行一段时间后快速调整皮带张紧度，无需拆解机架护板。设备的分料机构驱动单元布置在进料端侧方，通过曲柄滑块机构将电机的旋转运动转化为拨齿的直线往复运动，曲柄半径可根据拨料行程需求调整，适配不同直径棒料的分料需求，拨齿采用可拆卸式设计，磨损后可快速更换，无需整体更换分料组件。在实际生产场景中，该设备可直接对接振动盘上料机构或人工上料台，上游来料堆叠在进料端的暂存斜面上，分料机构持续往复动作将棒料逐支送入输送通道，棒料在多道皮带的带动下以恒定速度向出料端移动，过程中导向挡板确保棒料始终保持与输送方向平行的姿态，到达出料端后可直接落入下游设备的接料定位槽，或通过配套的挡停机构实现定距分料，满足后续工位的节拍要求。设计过程中重点考量了细长棒料输送的挠度问题，通过缩小单道皮带的间距、增加托板支撑密度，避免棒料在输送过程中因自身重力产生弯曲变形，同时控制输送速度在0.2-0.5m/s的可调区间，避免速度过快导致棒料在出料端弹出、速度过慢影响整线生产节拍。机架整体采用矩形钢管焊接成型，焊接后做去应力退火处理，避免长期使用过程中机架变形导致皮带跑偏，所有外露金属表面均做喷塑处理，适配车间常规的生产环境防腐蚀要求，转动部位均配置密封轴承，减少车间粉尘进入轴承导致的卡滞问题，延长设备维护周期。
