新迪塞诺横切面输送横带结构

在散料、成件物料的连续输送作业场景里，这类横带构件是带式输送设备的核心承载配套结构，主要承担输送面横向支撑、侧边挡料、机架连接强化的作用，常见于矿山散料转运、生产流水线工件输送、仓储物流分拣线等场景的输送段搭建，适配水平或小倾角的输送工况，能避免输送过程中物料从侧边撒落，同时为上层输送带提供稳定的刚性支撑基础，减少输送带运行过程中的下垂形变，降低输送带运行阻力与异常磨损。

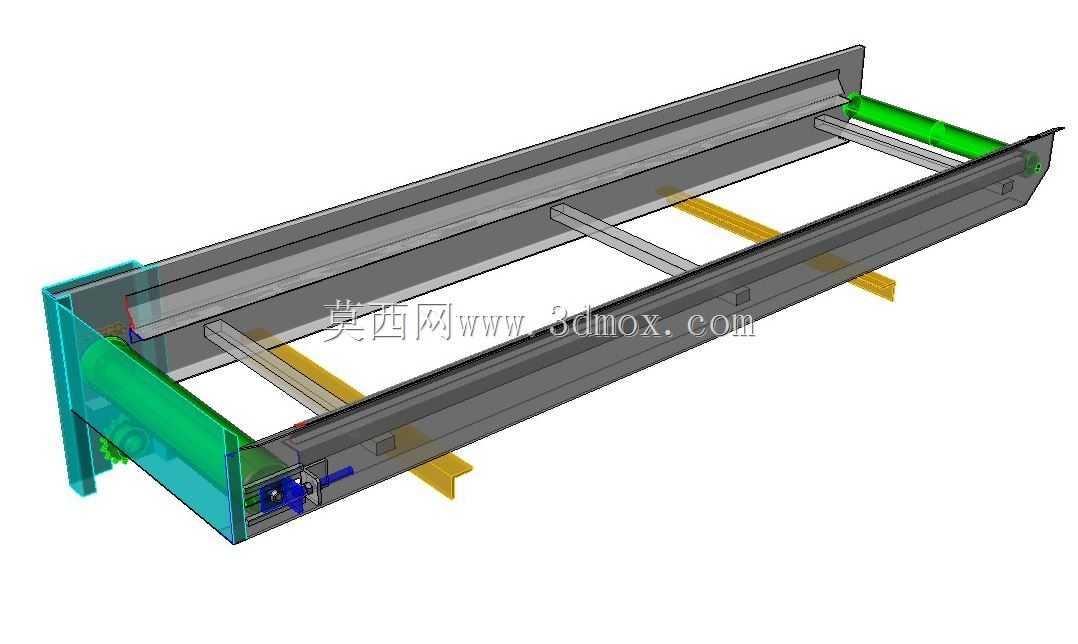

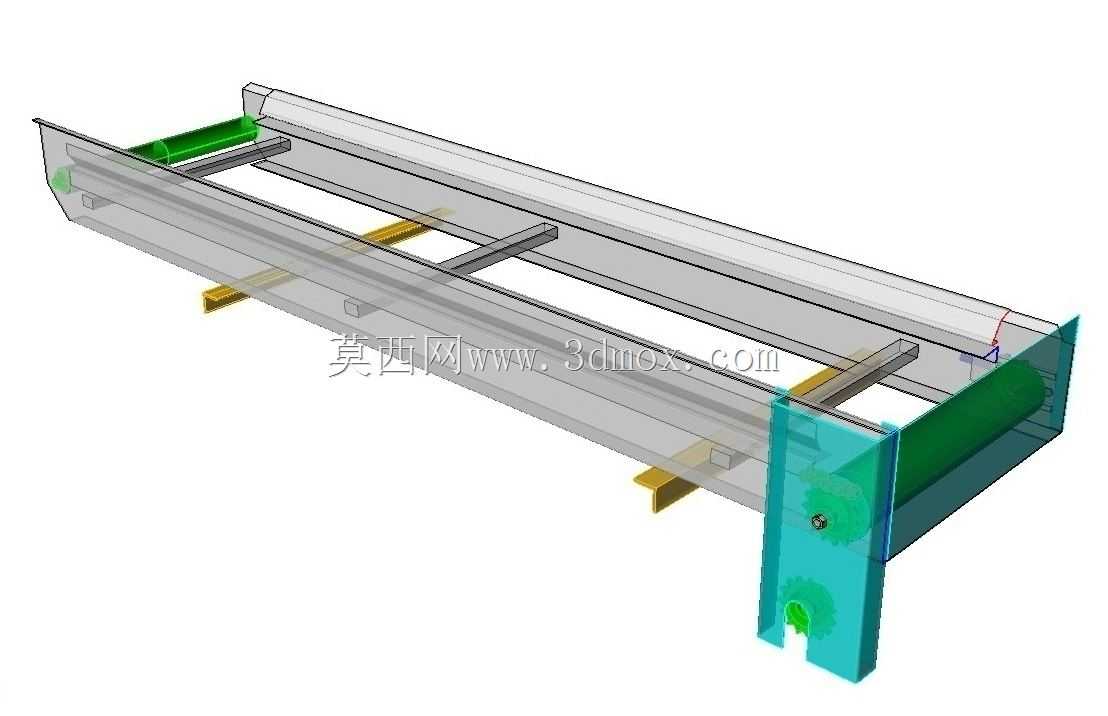

从结构设计逻辑来看，该构件采用长槽型主体框架结构，两侧设置立式挡边结构，其中一端的绿色挡边组件集成了输送带张紧调节的安装位，可通过端部的调节螺栓结构调整输送带的张紧度，补偿输送带长期运行产生的蠕变伸长量，保证输送带运行过程中始终保持合适的张紧力，避免打滑、跑偏问题。框架内部设置多道横向支撑梁，横向支撑梁采用型钢材质，沿框架长度方向等距排布，直接承托上层输送带的下表面，支撑梁的排布间距经过载荷校核，在保证支撑刚度的前提下控制整体自重，避免间距过大导致输送带在物料载荷下出现凹陷弯折，也避免间距过小造成材料浪费、整体重量过大增加安装负载。框架底部设置两道纵向安装支脚，支脚采用标准型钢规格，可直接与输送线的中间架支腿进行螺栓连接，安装时无需额外焊接适配，可快速完成单段横带的拼接组装，适配模块化输送线的快速搭建需求。

从安装边界来看，该横带构件的长度方向为输送方向的单段标准节长度，宽度方向匹配对应规格的输送带宽度，两侧挡边的高度根据输送物料的堆积密度、最大料层高度设计，可阻挡常规堆角下的物料外溢。端部的张紧调节结构预留了足够的调节行程，可满足单段输送节的张紧调整需求，无需额外加装张紧装置即可完成短距离输送段的张力调整。框架主体采用型钢焊接后做表面防锈处理，可适应车间、矿山、仓储等多场景的环境要求，在有轻微粉尘、湿度偏高的工况下也能保持长期的结构稳定性，不会轻易出现锈蚀变形问题。

在实际选型应用中，这类横带构件可根据输送物料的单重、输送线的运行速度调整内部支撑梁的规格与排布密度，当输送较重的成件工件时，可加密横向支撑梁的排布，更换更高强度的支撑型材，提升整体承载能力；当输送轻质散料时，可适当放大支撑梁间距，降低构件整体成本。两侧的挡边结构可根据需求加装密封胶皮，进一步减少细颗粒物料从挡边与输送带的间隙中撒漏，适配粉料、小颗粒散料的输送需求。构件上的所有安装孔位均采用标准化设计，可与同系列的输送机架、驱动滚筒、改向滚筒等部件直接适配，无需现场二次打孔加工，大幅缩短现场安装的施工周期，降低安装过程中的人工成本与加工误差。

从运行维护角度来看，该横带的框架结构为开放式设计，日常巡检时可直接观察内部支撑梁的磨损情况、输送带的运行状态，当支撑梁表面出现磨损凹槽时，可单独更换对应的支撑梁，无需整体更换整个横带构件，降低后期维护成本。端部的张紧调节结构外露设置，调整时无需拆解框架结构，直接通过扳手旋转调节螺栓即可完成张紧度调整，操作便捷，可快速处理输送带轻微跑偏、张紧力不足的问题，减少设备停机维护时间。整体结构没有复杂的异形曲面，加工工艺性好，可通过常规的型材切割、焊接、钻孔工序完成加工，加工精度容易保证，适合批量标准化生产，也方便用户根据自身输送线的非标尺寸进行快速改型设计，适配不同宽度、不同长度的定制化输送线需求。
