宝可梦精灵球造型创意摆件结构设计

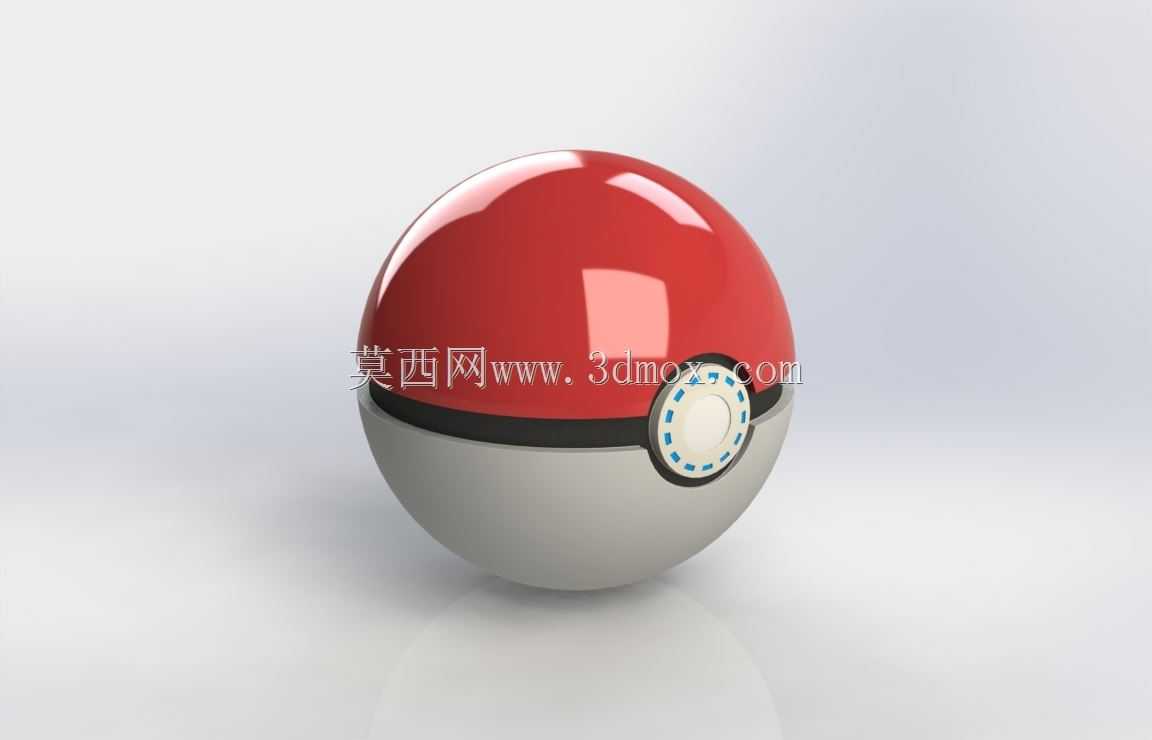

本次呈现的球形拼接结构作品，采用经典的上下半球分模设计思路，整体以赤道位置的环形分隔带作为结构拆分边界，上半球采用高光泽曲面处理，下半球做哑光质感区分，中部的按钮区域做嵌套式分层结构，从外到内依次设置环形定位圈、中心按键凸台，各部件之间通过止口配合实现无紧固件拼接，装配后整体球面轮廓度公差控制在0.1mm以内，保证合模后无明显错位台阶。从实际应用场景来看，该结构可直接用于潮玩手办的实体生产，也可作为文创周边的储物小盒改造基底，中部的按钮区域预留了0.8mm的按压行程空间，若加装微型弹簧与卡扣结构，即可实现按动解锁、上下半球弹开的交互功能，适配小型饰品、纪念徽章的收纳需求。设计过程中优先考虑了曲面的光顺性，所有球面过渡均采用G2连续曲率处理，避免曲面加工时出现棱线反光不均的问题，上下半球的配合止口设计为1.2mm宽的环形搭接边，配合间隙预留0.05mm，既保证拼接时的顺畅度，也能避免长期使用后出现松脱晃动的情况。外形尺寸方面，整体球体直径可根据使用需求缩放，常规手办尺寸设定为70mm直径时，上下半球的壁厚统一设置为2mm，既满足3D打印、注塑加工的最小壁厚要求，也能控制整体重量在80g以内，握持手感扎实且不会过重。中部的环形黑带采用嵌入式安装设计，在上下半球的合模位置预留1.5mm深的环形凹槽，装配时将预制的环形胶圈压入凹槽即可，无需额外粘接固定，降低组装工序的复杂度。中心按钮区域的蓝色环形装饰圈做0.3mm的凸起处理，与周边白色按键面形成清晰的视觉层次，按钮边缘做R0.5mm的圆角过渡，避免尖锐边角造成的磕碰划伤。从结构强度角度考量，球体内部无需额外设置加强筋，均匀的2mm壁厚在常规ABS、PLA材质下即可满足1.2米自由跌落无开裂的强度要求，若作为收纳容器使用，可在下半球内部增加环形置物台，预留10mm深度的储物空间，不会破坏外部整体的球形外观。针对不同加工工艺的适配性，该结构的所有拔模角度均设置为1.5度，曲面无倒扣区域，注塑生产时可采用前后模直接出模的方式，无需设计复杂的抽芯结构，能有效降低模具开发成本；若采用3D打印制作，拆分后的单个部件无悬空角度大于45度的结构，打印时无需添加过多支撑，后处理打磨工作量可减少60%以上。表面处理的适配性上，上半球的高光泽曲面可通过抛光、电镀、UV喷涂等工艺实现镜面效果，下半球的哑光面可通过晒纹、喷砂处理实现细腻的磨砂质感，不同质感的搭配能进一步强化产品的视觉层次感，中部的按钮区域可根据需求做丝印、移印标识，也可加装LED灯组实现透光发光效果，供电线路可沿上下半球的合模缝隙隐藏，不会破坏外观完整性。在实际的手办开发场景中，该结构可通过更换表面配色、调整按钮细节，衍生出不同等级的精灵球造型系列，所有接口尺寸保持统一，可实现部件的通用互换，降低系列化产品的开模成本；在文创教具场景中，该结构可作为机械结构教学的演示案例，帮助初学者理解球形分模、止口配合、嵌套装配的基础设计逻辑，拆分后的零件数量少，装配关系清晰，适合作为入门级建模练习的参考案例。
