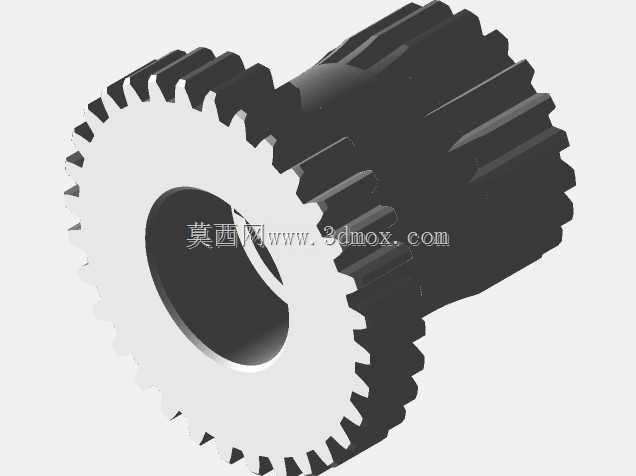

双联阶梯式传动齿轮结构

这款双联阶梯齿轮结构，在常规传动场景里主要承担同轴变速动力传递的作用，常见于小型减速箱、精密传动模组、进给机构这类需要在同一轴向上实现两级不同传动比输出的部位，相比两个独立齿轮叠装的结构，一体式双联结构能有效消除装配间隙带来的传动回差，提升传动精度。从结构设计来看，该零件采用同轴布置的两组不同齿形参数的轮齿结构，大直径端为渐开线直齿结构，主要适配大传动比的低速级啮合，小直径端为同模数或异模数的直齿/花键复合结构，既可以作为高速级啮合轮齿，也可通过内花键结构与传动轴实现周向固定，避免键连接带来的应力集中问题。设计过程中，首先要匹配安装轴的直径确定中心通孔的尺寸公差，通常采用H7级基孔制公差，保证与轴的过渡配合精度，同时要校核两组轮齿的齿根强度，因为双联结构在动力传递时，两个轮齿承受的扭矩方向一致，齿根处的弯曲应力需要叠加计算，避免长期交变载荷下出现齿根断裂。外形尺寸上，大齿圈的齿顶圆直径决定了该齿轮的最大安装回转半径，在装配时需要预留足够的径向间隙，避免与箱体内壁或相邻传动件发生运动干涉，而齿轮的轴向总长度则需要匹配安装位的轴向空间，两端的轴肩定位尺寸要符合轴承或挡圈的安装标准，保证轴向定位可靠。实际应用中，这类齿轮常出现在小型进给机构的减速单元里，比如自动化设备的送料传动组、小型机床的走刀箱传动链，通过两组不同齿数的轮齿分别与对应齿轮啮合，在不增加额外传动轴的前提下实现两级减速，大幅缩小传动机构的整体体积。齿形加工时需要保证两组轮齿的同轴度公差控制在0.02mm以内，否则啮合过程中会出现偏载，加剧齿面磨损，同时中心孔的表面粗糙度要达到Ra1.6以下，降低与轴配合时的磨损速率。在安装边界方面，齿轮装入箱体后，大齿圈的齿顶与箱壁的最小间隙要保留1.5-2mm，既避免运转时碰擦，也能预留出润滑脂的存储空间，小齿端与相邻啮合齿轮的中心距误差要控制在IT7级精度范围内，保证齿侧间隙处于合理区间，既不会因为间隙过大产生传动冲击噪音，也不会因为间隙过小出现卡滞、齿面胶合的问题。另外，该齿轮的轮毂部分做了加厚处理，对应内花键的受力位置，提升花键连接的抗扭强度，轮齿两端做了小倒角处理，既方便装配时的啮合导入，也能去除加工毛刺，避免运转时毛刺脱落进入啮合面造成齿面损伤。从传动特性来看，一体式结构的双联齿轮动平衡性能更好，在中低速运转场景下不需要额外做动平衡校正，就能满足运转平稳性要求，相比分体式装配的双联齿轮，省去了两个齿轮之间的定位销、紧固件等零件，减少了装配工序，也降低了装配误差带来的传动精度损失。在润滑适配方面，该结构的齿面可以适配脂润滑或者稀油润滑，轮毂与轴配合的位置可以预留润滑脂槽，长期运转时减少配合面的磨损，适合在转速不超过1500rpm的中低速传动场景下使用，能够稳定传递额定范围内的扭矩，不会出现轴向窜动或者周向打滑的问题。
