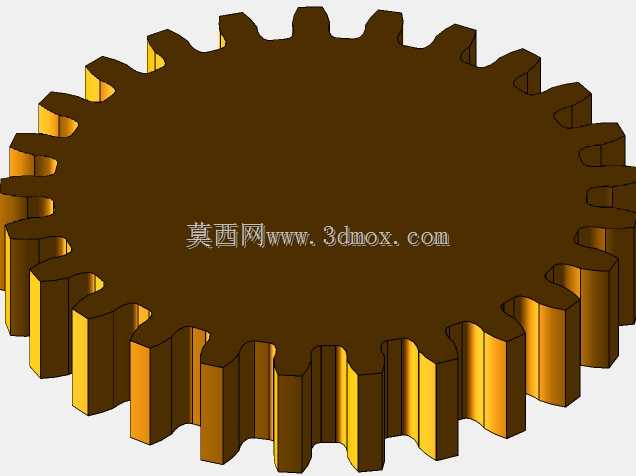

NX设计参数化直齿圆柱传动齿轮

项目分类:3D模型 发布时间:2021-10-16 ID:322560
  • NX设计参数化直齿圆柱传动齿轮
  • NX设计参数化直齿圆柱传动齿轮

这类参数化直齿轮在通用机械传动场景中应用覆盖极广,从轻载的小型输送线动力传递,到中小型机床进给机构的运动传输,再到自动化设备的分度传动单元,都能见到这类结构的身影。实际设备运行中,齿轮的核心作用是匹配动力源与执行端的转速、扭矩需求,通过齿面的连续啮合,将旋转运动平稳传递到下游机构,同时可以根据传动比的设计需求,调整齿数、模数等核心参数,实现增速或者减速的传动效果,部分对传动精度有要求的工位,还会通过参数化调整齿侧间隙,降低回程误差对设备定位精度的影响。

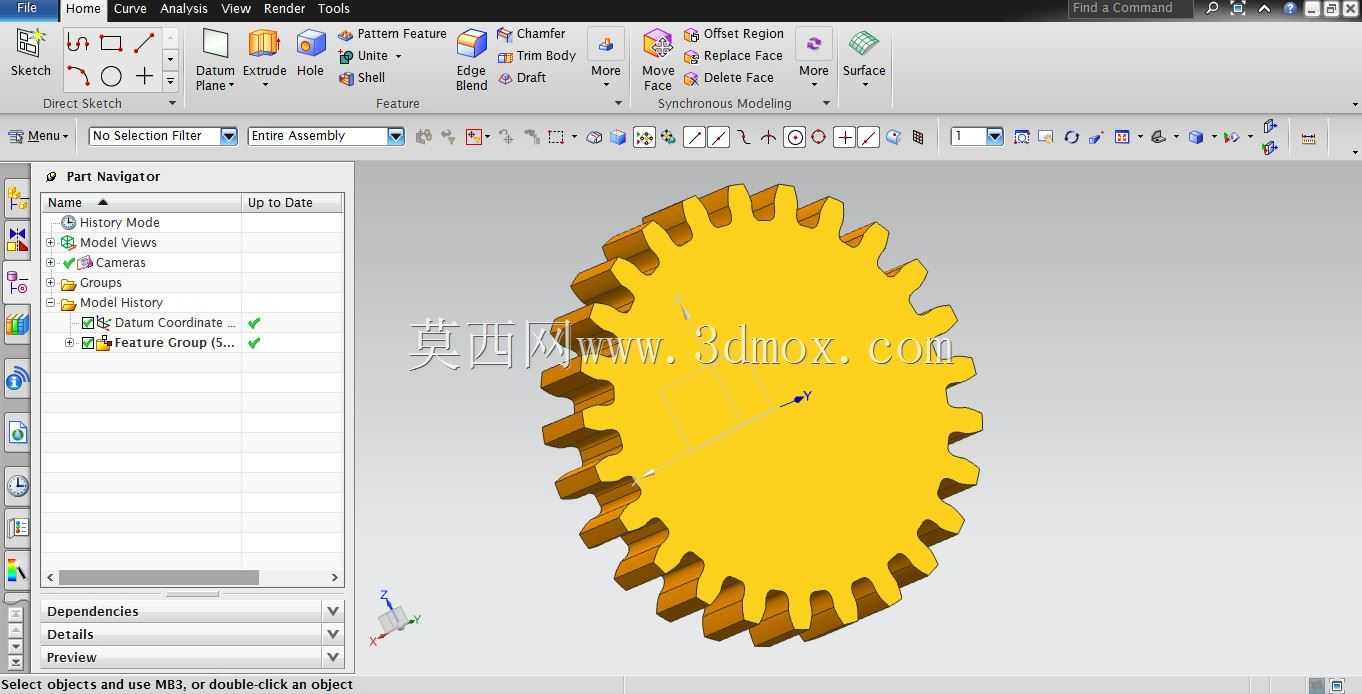

从设计思路来看,采用NX进行全参数化建模的核心优势,是可以通过关联特征参数实现快速变型,不需要每次调整模数、齿数、齿厚、轴孔直径这类核心尺寸时重新绘制齿廓。建模过程中首先确定的是安装边界尺寸,也就是齿轮的内孔直径、轮毂厚度、齿顶圆最大外径这几个和装配直接相关的尺寸,这些尺寸需要和配合的轴、轴承位、周边避让空间做匹配,避免装配时出现干涉。齿廓部分采用渐开线齿形生成逻辑,通过参数方程驱动渐开线轨迹,再通过阵列生成全部轮齿,齿根部分做了标准的圆角过渡,避免应力集中导致的轮齿断裂问题,齿宽方向的尺寸则根据传递扭矩的大小做匹配,保证齿面接触强度满足负载要求。

实际选型应用时,首先要确认安装边界的适配性:齿轮的内孔需要和传动轴的直径做公差匹配,通常采用过渡配合或者小间隙配合,配合键槽的尺寸要和轴上的平键规格对应,保证扭矩传递过程中不会出现打滑。齿轮的齿顶圆直径需要确认和周边的壳体、相邻传动件的安全间隙,避免运转过程中出现剐蹭,齿厚方向的尺寸要和啮合齿轮的齿宽做匹配,通常主动轮齿宽会比从动轮略宽1-2mm,抵消装配时的轴向窜动带来的啮合面积不足问题。

功能特性层面,这类参数化齿轮的齿形精度可以满足中等精度传动的需求,齿面的啮合接触斑点均匀,运转过程中的传动平稳性较好,噪音控制表现优于非参数化绘制的近似齿形齿轮。参数化的设计逻辑也让后续的工程图导出、CAM加工编程变得更高效,所有尺寸都可以通过参数表直接关联,修改核心参数后,三维模型、二维工程图、加工路径都可以自动更新,大幅缩短设计迭代的周期。在一些需要快速定制传动方案的设备开发场景中,只需要输入设计计算得到的模数、齿数、压力角、变位系数、齿厚、轴孔直径、键槽尺寸等参数,就能快速生成符合要求的齿轮模型,不需要重复进行齿廓绘制的繁琐操作。

从实际使用的工况适配来看,这类直齿圆柱齿轮适合平行轴之间的动力传递,不适合交错轴或者垂直轴的传动场景,安装时需要保证两啮合齿轮的轴线平行度在公差范围内,否则会出现齿面偏载,加剧局部磨损,缩短齿轮的使用寿命。日常设备维护中,这类齿轮通常需要配合润滑脂或者润滑油使用,降低齿面的摩擦损耗,参数化设计时也可以根据润滑需求,调整齿顶间隙的数值,保证润滑油膜可以稳定存在于啮合齿面之间。针对不同的负载场景,还可以通过参数调整齿面的硬度对应结构,比如重载场景下可以在模型基础上增加齿面淬火的工艺结构余量,轻载高速场景下则可以优化齿顶修缘参数,降低啮合冲击带来的振动和噪音。
