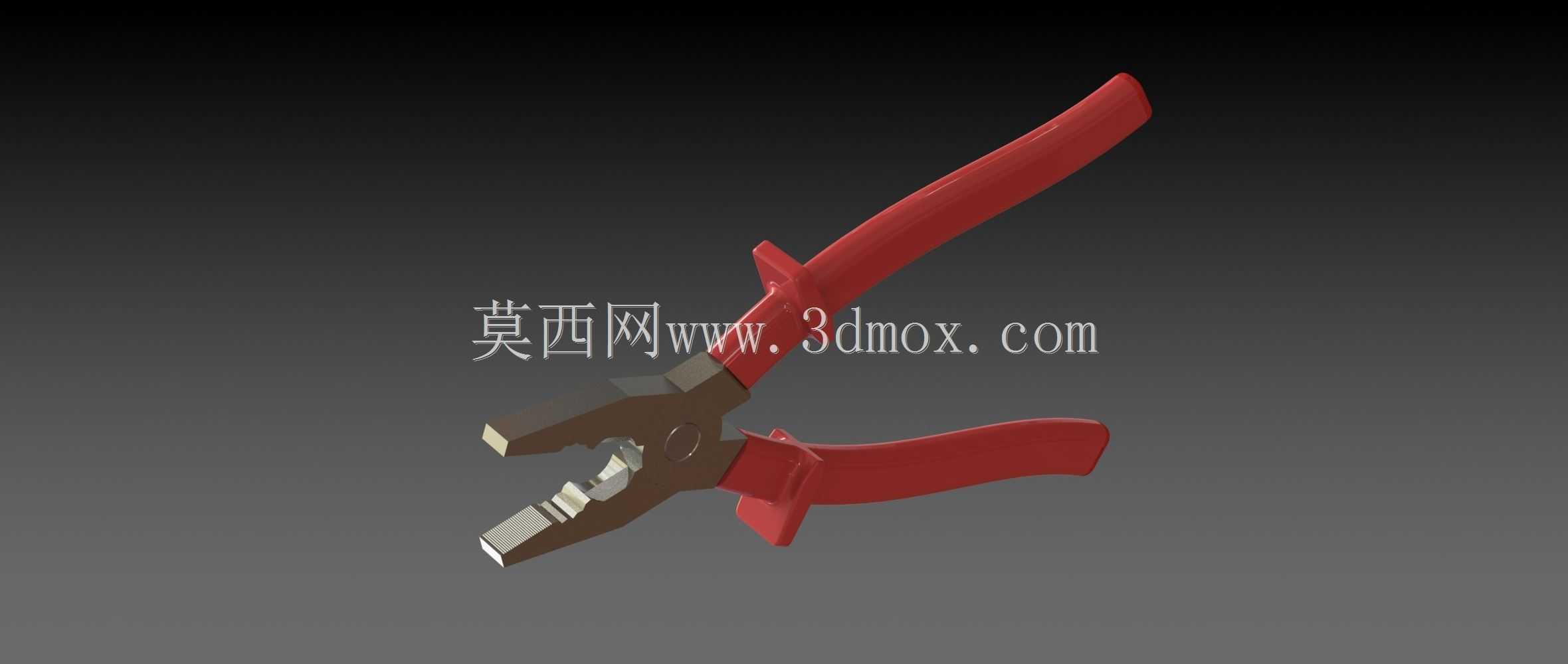

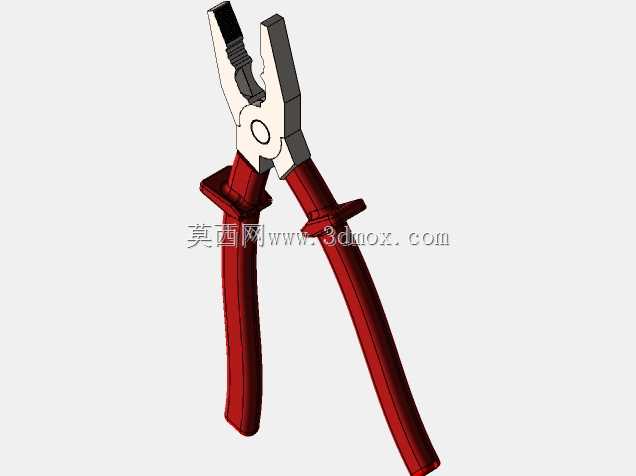

红柄组合式钢丝钳三维结构设计

　　这款组合钳的三维结构设计，完全围绕一线装配、维修场景的实际使用需求展开，没有多余的装饰性结构，每一处曲面、每一个刃口角度都经过实际使用场景的反复校核。从日常的电气线路布设、设备紧固件拆装，到五金加工工位的工件临时夹持、细金属线材裁切，这类手动钳具都是作业人员随身配备的核心工具，其结构合理性直接影响作业效率与长时间使用的疲劳度。

　　设计过程中首先考量的是钳头的功能集成，钳口区域做了分区域的结构划分：最前端的平齿区域做了细密的交叉滚齿纹理，主要用于夹持扁平类工件、拧动小型螺母，齿纹深度控制在0.3mm左右，既保证足够的夹持摩擦力，不会出现拧动螺母时打滑脱开的问题，又不会因为齿纹过深在软质金属工件表面留下过深的压痕，影响工件外观。平齿区域往后的位置设置了圆形凹齿卡口，专门用于夹持圆形截面的线材、棒料，卡口的弧度做了多直径适配设计，可以覆盖日常作业中常见的1mm到8mm直径的圆棒、线材，夹持时受力均匀，不会出现圆件受力偏移滑脱的情况。再往后靠近钳轴的位置是剪切刃口，刃口做了高频淬火区域的结构预留，刃口角度设计为62度，既保证剪切硬线材时的刃口强度，不会出现刃口崩缺，又能保证剪切软质铜线、铝线时的切口整齐，不会出现线材被挤压变形的毛边问题。

　　钳体的转轴位置做了间隙配合的结构设计，转轴采用沉头铆钉结构，装配后两瓣钳体的转动间隙控制在0.05mm以内，既保证开合过程顺畅无卡滞，又不会因为间隙过大导致钳口错位，影响剪切与夹持精度。钳柄部分采用浸塑绝缘套的结构设计，手柄曲面完全贴合人手握持的自然形态，在手掌主要施力的位置做了内凹的贴合曲面，指位区域做了轻微的凸起限位，长时间握持发力时不会出现手柄在手中滑动的情况；绝缘套的厚度设计为2mm，既满足日常低压作业的绝缘防护需求，又不会因为套层过厚导致手柄整体直径过大，影响小空间内的操作灵活性。钳柄尾部做了轻微的向外张开角度，自然状态下两钳柄的张开角度适配人手自然张开的握持幅度，作业时不需要过度张开手掌就能完成最大开合度的操作，有效降低长时间重复操作的手部疲劳感。

　　从安装与适配边界来看，这款组合钳的整体闭合长度控制在200mm，属于8寸规格的通用款钳具，最大开口宽度可达50mm，能够满足绝大多数日常作业的夹持需求，不需要额外搭配大规格钳具就能完成常规尺寸工件的操作。钳头的整体厚度控制在12mm，能够伸入狭窄的设备缝隙、接线盒内部完成操作，不会因为钳头过厚无法进入狭小作业空间。设计过程中特意做了钳体的重心配平，整体重心落在靠近钳轴的位置，握持时不会出现头重脚轻的情况，单手握持操作时的操控精度更高。钳体的金属部分采用45号钢整体锻造的结构设计，建模时特意还原了锻造后的流线型金属肌理，没有多余的直角结构，避免应力集中导致的钳体断裂问题，在钳头与钳柄衔接的位置做了圆弧过渡结构，进一步强化钳体的结构强度，即使施加较大的撬动力度也不会出现钳体弯折的情况。

　　在实际产线应用中，这类组合钳往往需要应对多种复杂工况，比如设备检修时需要临时夹持垫片、剪切保险丝，电气装配时需要剥除导线绝缘层、拧动接线端子螺丝，五金加工时需要临时固定小工件进行打磨、钻孔操作，因此设计时特意在钳刃的根部预留了硬线剪切的专用区域，可以剪切硬度较高的钢丝、铁丝，不会因为剪切硬材损坏前端的细齿结构。钳柄的绝缘套与金属钳柄之间做了卡扣式的贴合结构，建模时还原了套层与金属基体的贴合限位，使用过程中不会出现绝缘套从金属柄上滑脱的问题，保证施力时的结构稳定性。不同于单一功能的尖嘴钳、斜口钳，这款组合钳集成了多种作业功能，能够减少作业人员随身配备的工具数量，在高空作业、狭小空间作业时不需要频繁更换工具，有效提升作业的连贯性。
