多格一体式塑料冰块成型托盘结构

这款多格制冰托盘的结构设计，核心围绕家用及小型商用场景的制冰、取冰、收纳全流程需求展开，日常使用中可直接放置于冰箱冷冻层隔架，也可搭配密封保鲜盒叠放存储，适配多数常规家用冰箱冷冻室的层板间距，不会出现高度超限无法关门的问题。整体采用食品接触级硬质塑料一体注塑成型，无额外拼接缝隙，避免长期使用后接缝处藏污纳垢、滋生细菌的问题，清洗时可直接整体冲洗，无需拆分部件，日常维护成本极低。

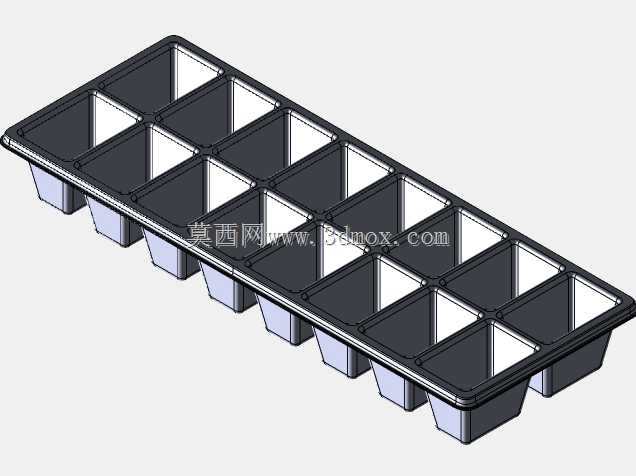

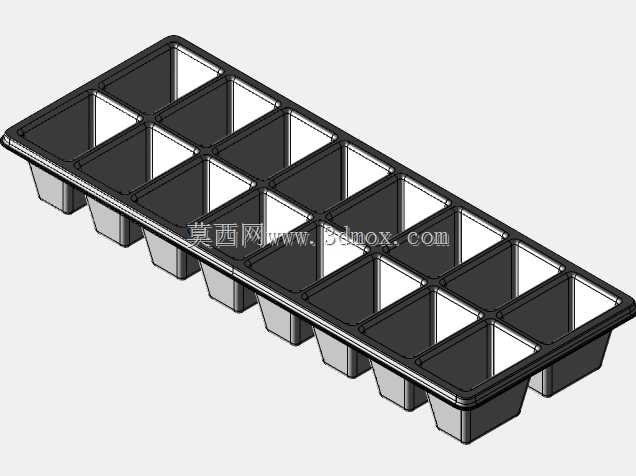

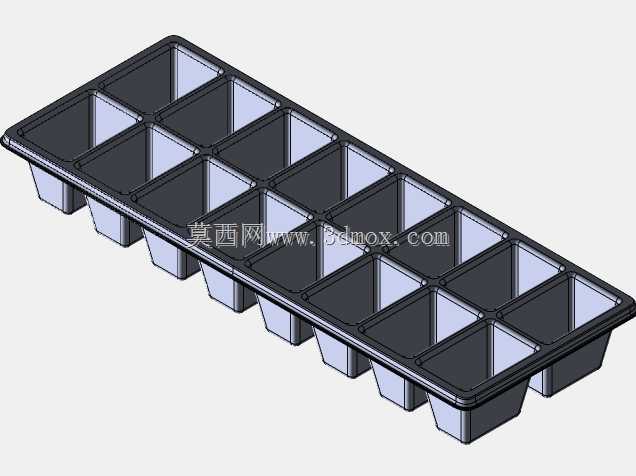

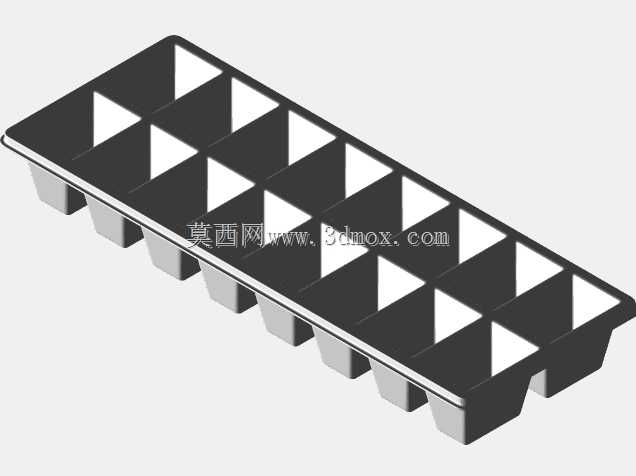

从功能结构来看，托盘整体为长条形矩形布局，单排排布16个独立立方体冰格，每个冰格的内腔为等边长的正立方体结构，成型后的冰块尺寸统一，可适配多数常规口径的水杯、调酒器，不会出现冰块过大卡滞在杯口的情况。每个冰格的侧壁设计有微小的拔模斜度，从冰格开口处向底部逐步收窄，这个角度经过反复验证，既不会因为斜度过大导致冰块成型后体积偏差过大，也能保证冰块冷冻成型后，只需轻按冰格底部即可顺利脱出，无需用力扭曲托盘造成冰块碎裂飞溅。冰格与冰格之间的连接筋采用等厚设计，厚度控制在既能保证整体结构刚性，又不会因为过厚导致材料浪费、冷冻时导热过慢延长制冰周期的区间，相邻冰格的侧壁共用连接筋，在保证结构强度的同时最大化缩减整体外形尺寸，提升冷冻空间利用率。

托盘的外边缘设计有一圈凸起的围边，一方面在叠放时可以起到定位作用，上层托盘不会轻易滑落，另一方面围边高度略高于冰格顶面，当托盘内注满水时，即使轻微晃动也不会出现水溢出的情况，避免冷冻过程中溢水在冰箱层板上结冰难以清理。托盘的底部每个冰格对应位置都设计有独立的凹陷支撑点，放置在层板上时不会因为冰格底部悬空导致受力不均，注满水后也不会出现托盘中部下垂变形的问题。

设计过程中优先考虑了注塑生产的工艺可行性，整体结构无倒扣、无深腔死角，注塑时熔体可顺利填充所有型腔，脱模时无需复杂的抽芯结构，可大幅降低模具加工成本和量产时的不良率。所有棱边都做了R0.5左右的圆角过渡，既避免了尖锐棱边在使用过程中划伤手部，也能减少注塑时的应力集中，提升产品的抗摔性能，即使从常规台面高度掉落也不会出现开裂、冰格破损的情况。

实际使用场景中，除了常规的饮用水制冰，也可用于冷冻果汁、咖啡、辅食等不同介质，每个冰格独立分隔，不会出现不同介质串味的问题。冰格的内腔表面做了细微的哑光处理，既不会因为表面过于光滑导致冰块与侧壁吸附过紧难以脱出，也不会因为表面粗糙导致冰块成型后表面凹凸不平，影响使用观感。整体外形的长宽尺寸经过适配，可同时放入两个该款托盘在常规家用冰箱的冷冻层板上，不会互相干涉，也不会遮挡冷冻室的冷风循环通道，保证制冷效率。
