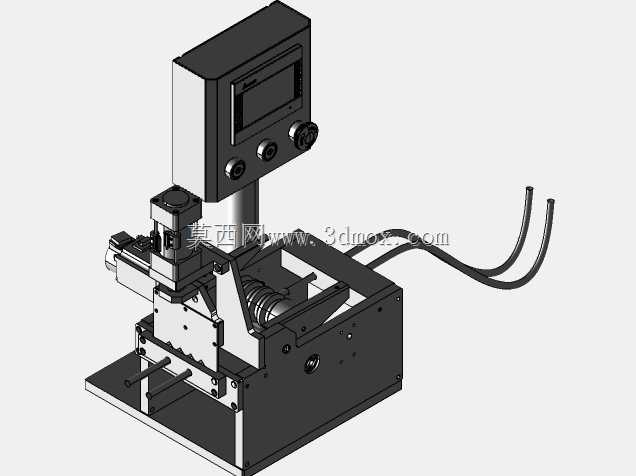

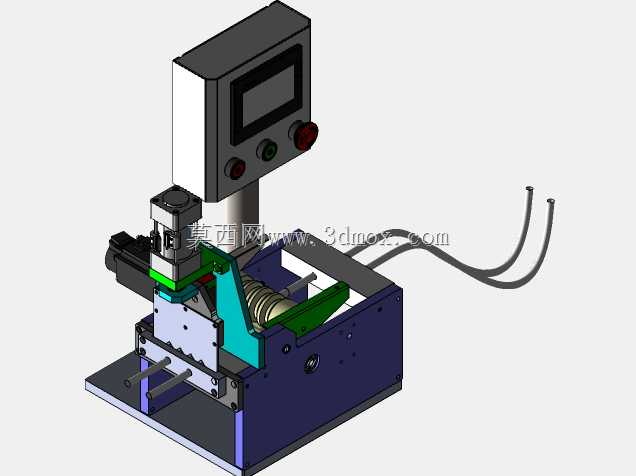

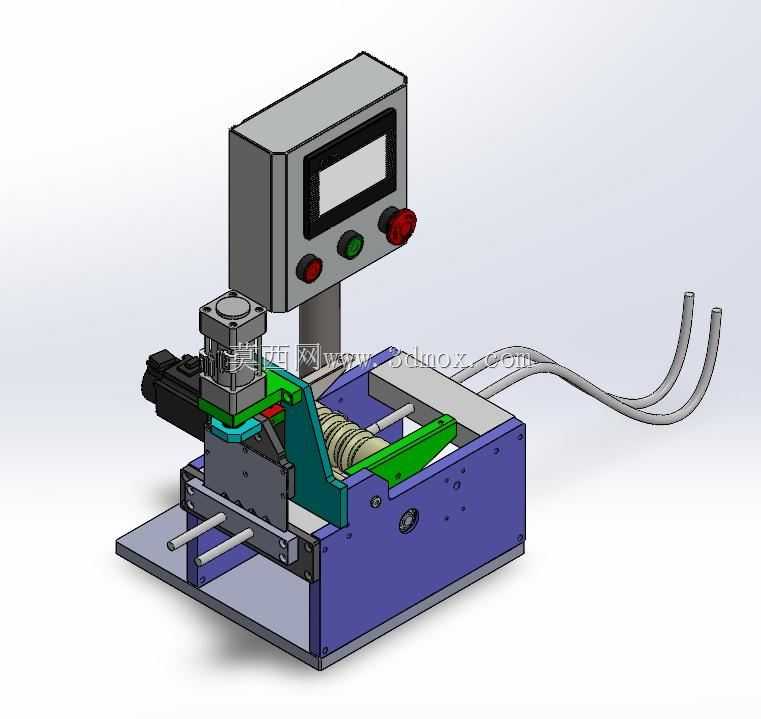

小型台式PVC管材自动定长切割装置

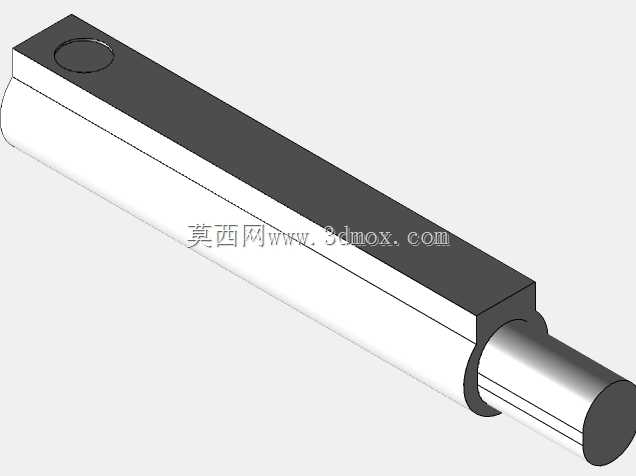

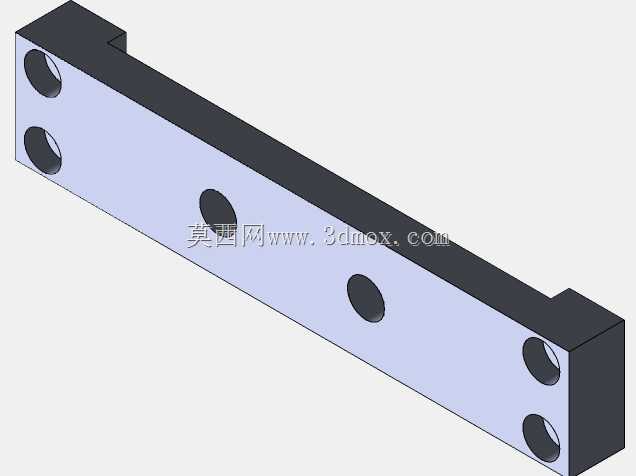

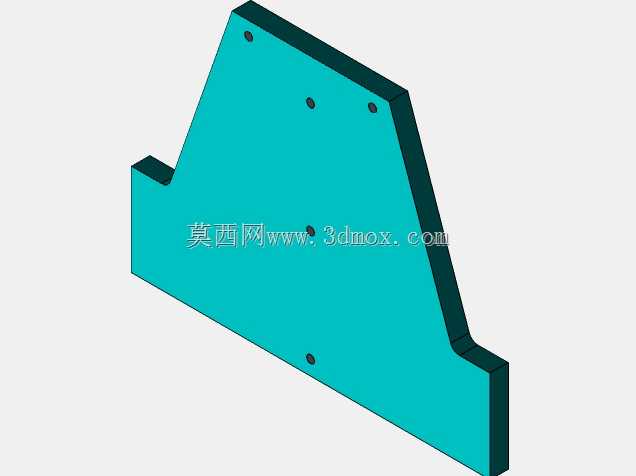

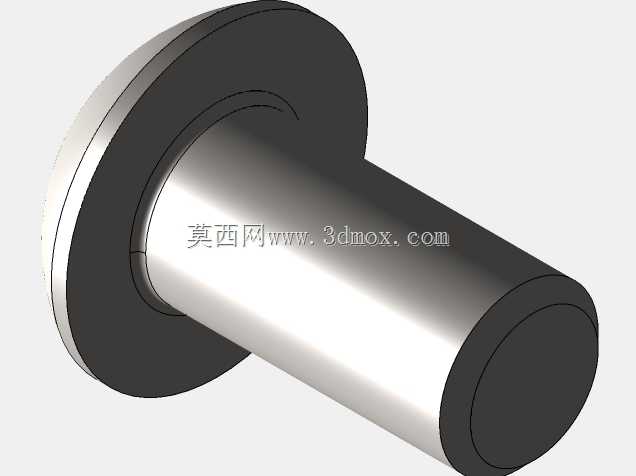

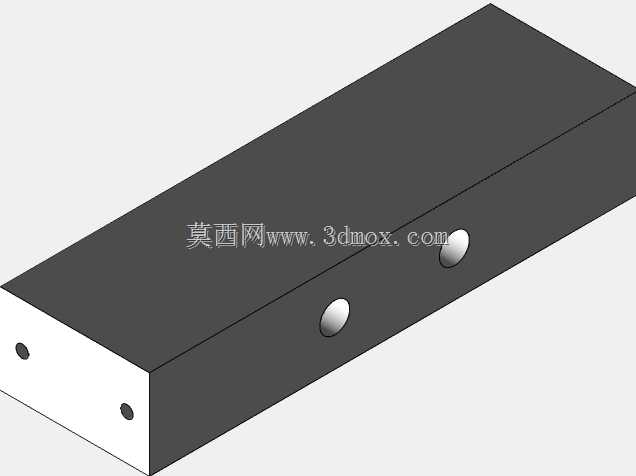

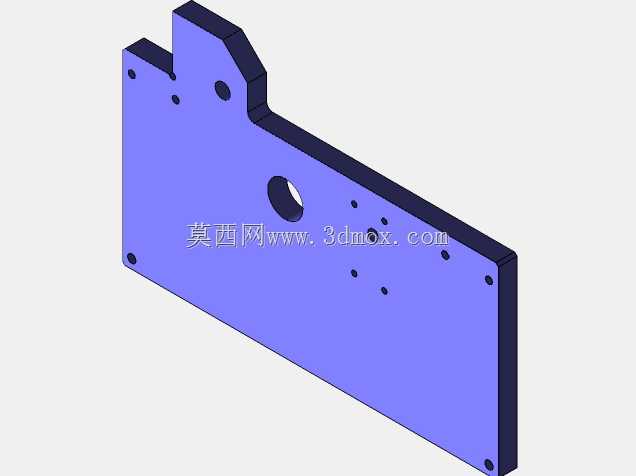

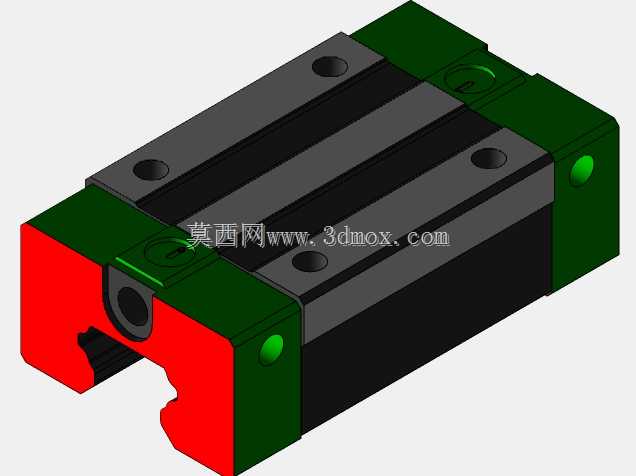

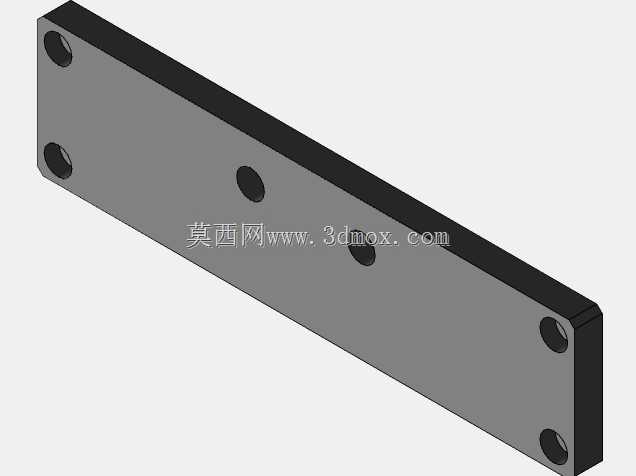

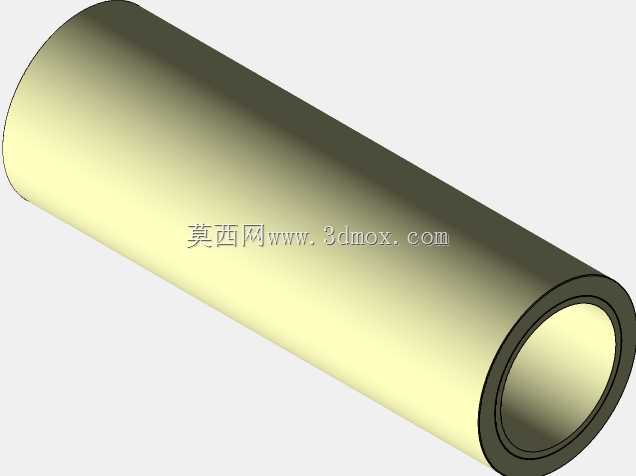

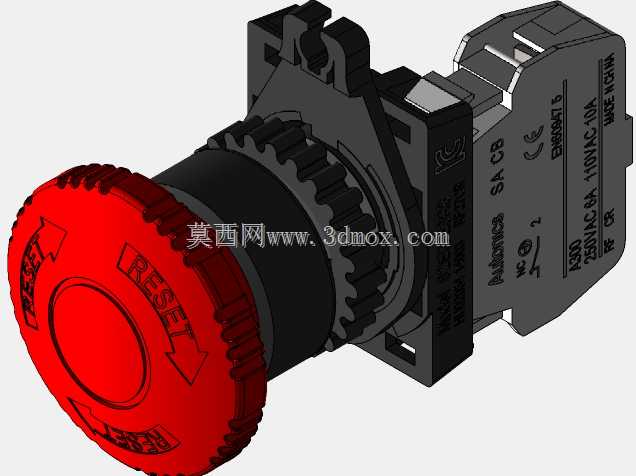

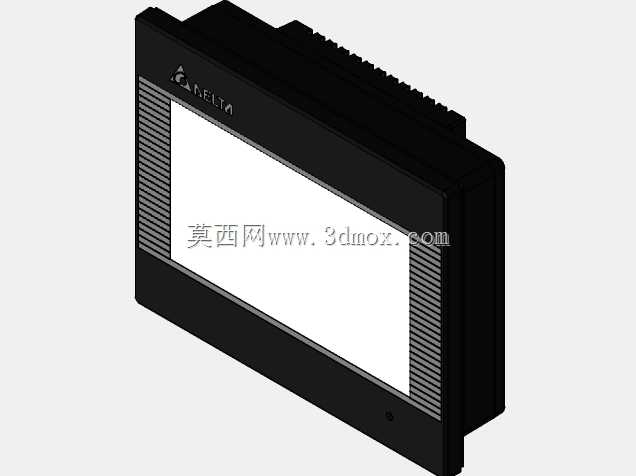

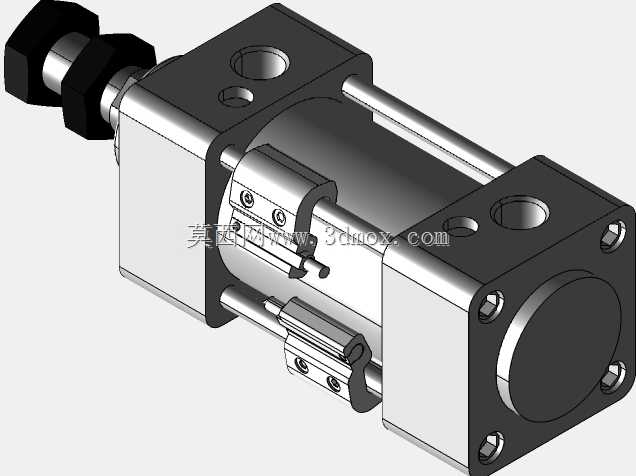

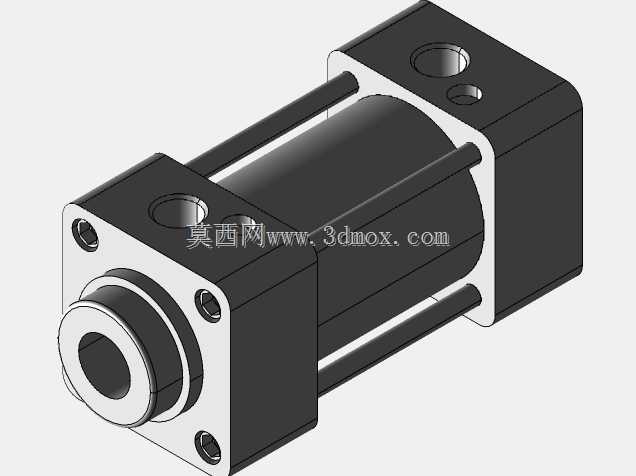

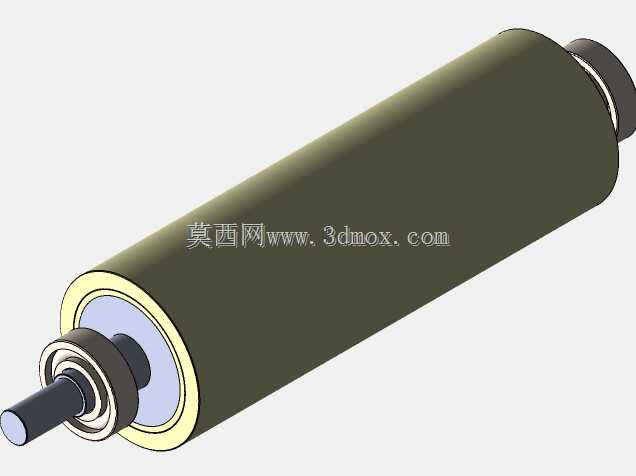

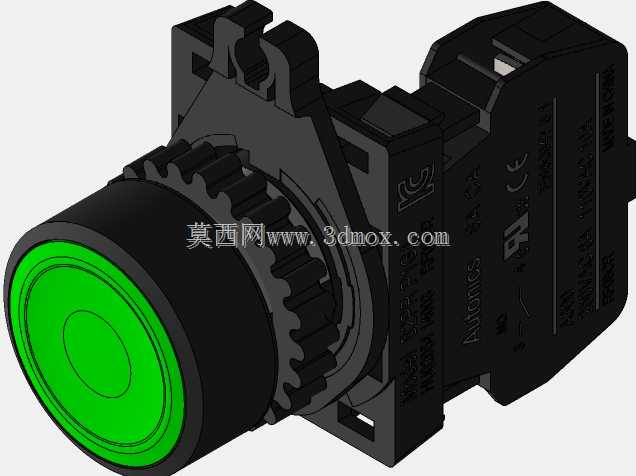

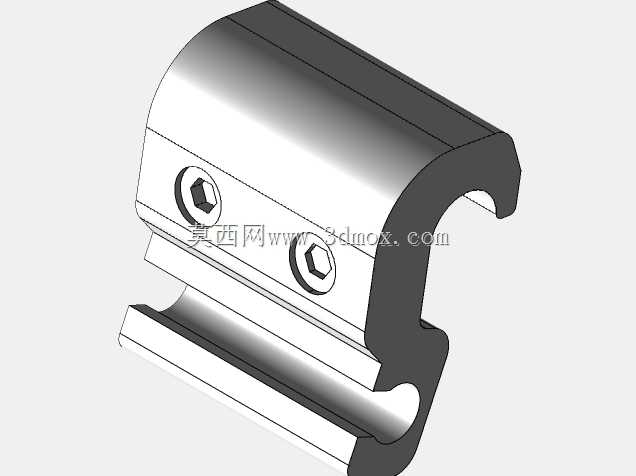

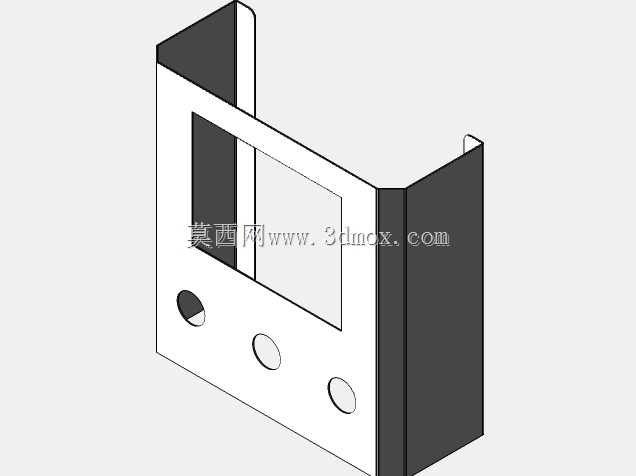

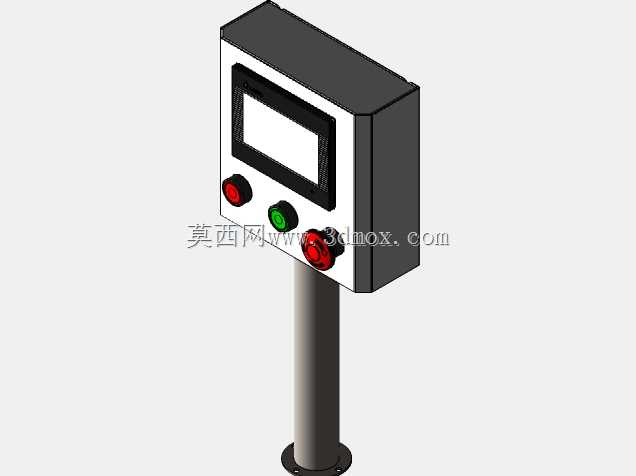

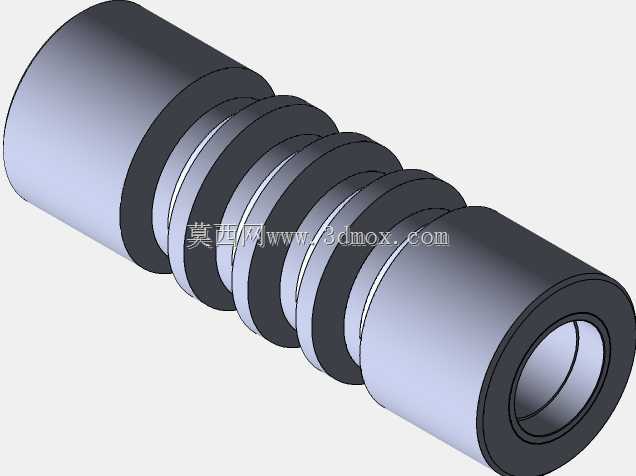

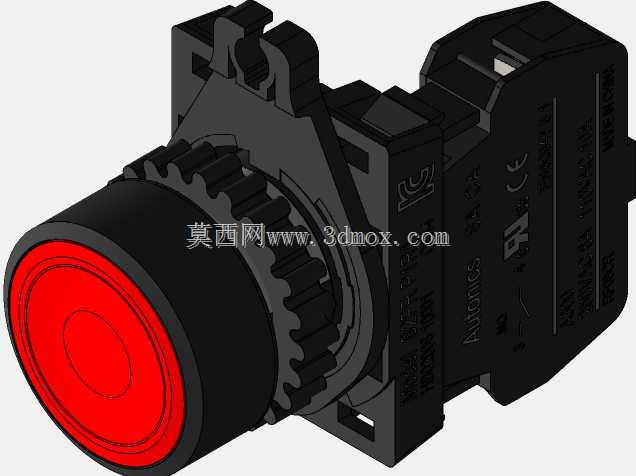

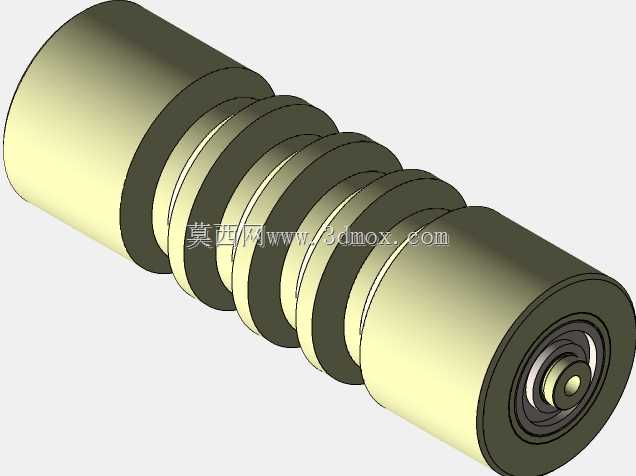

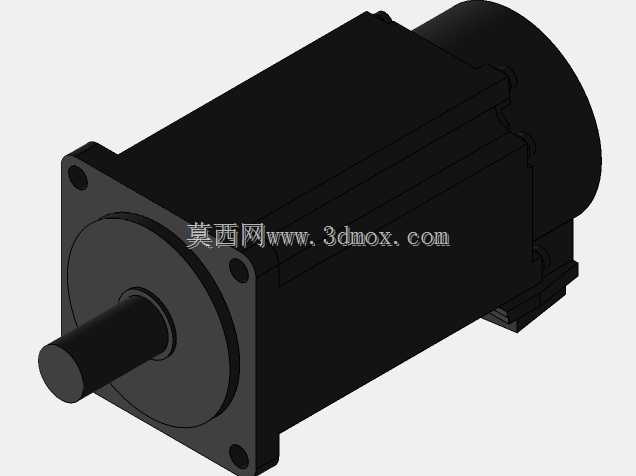

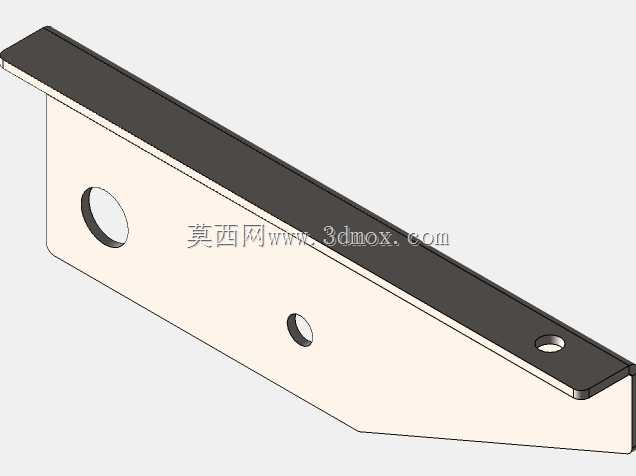

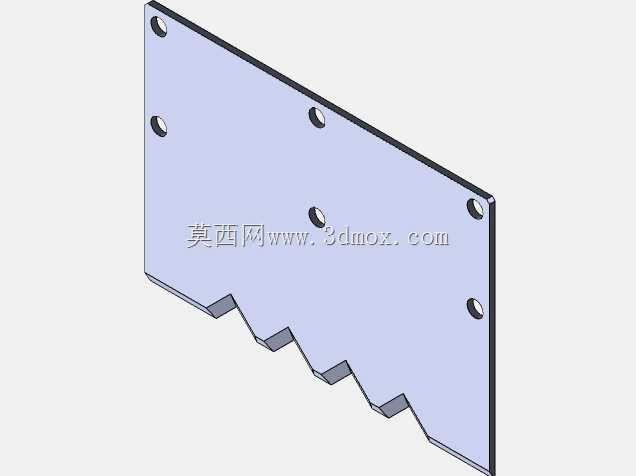

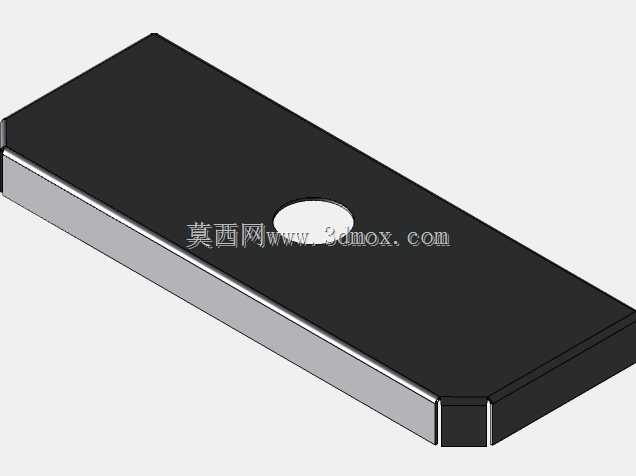

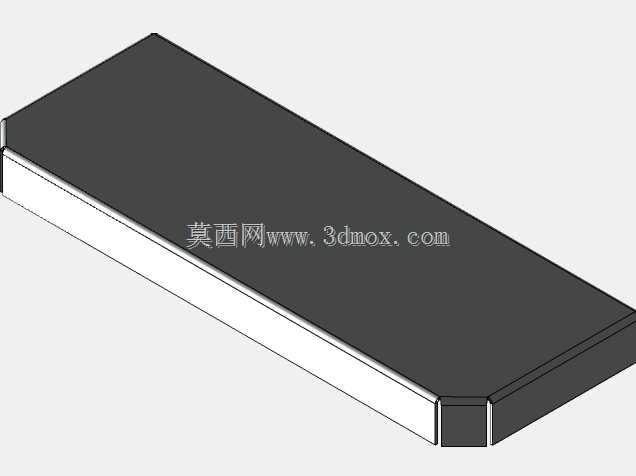

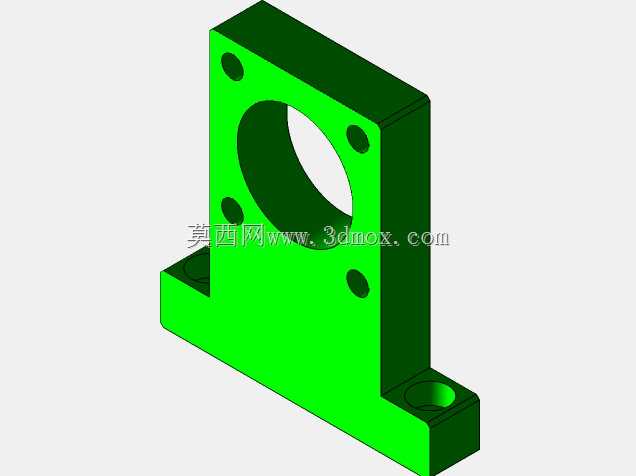

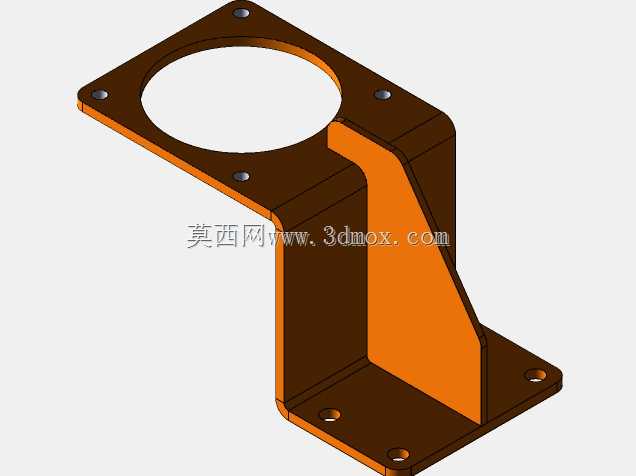

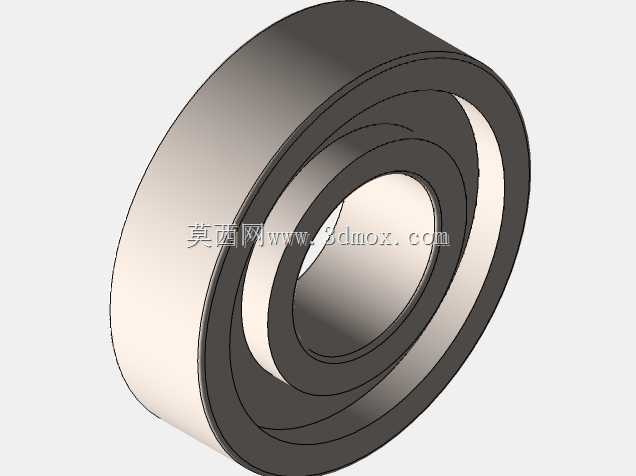

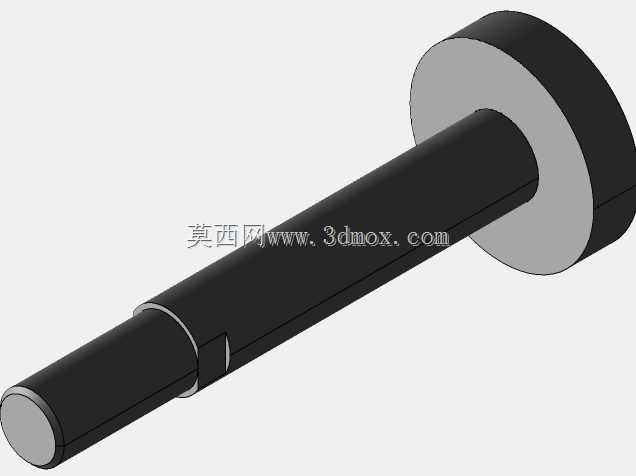

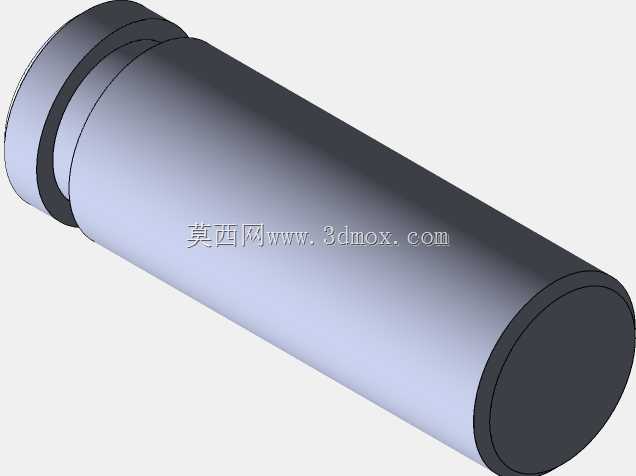

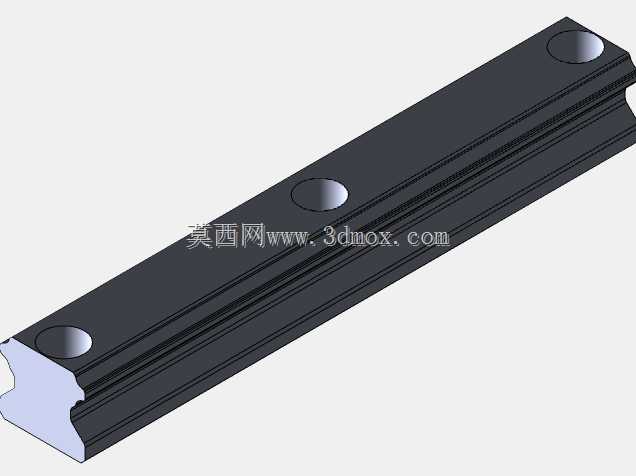

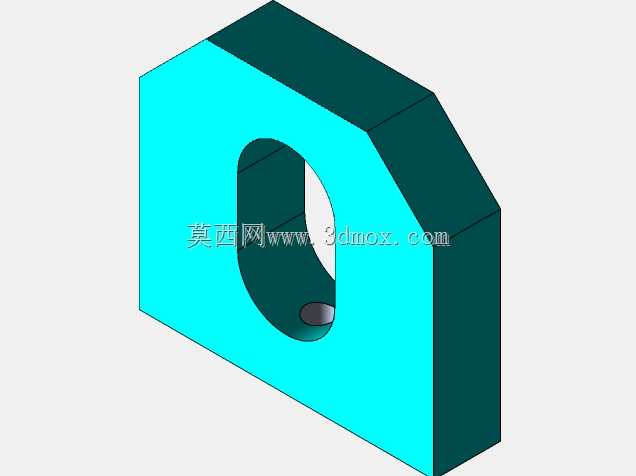

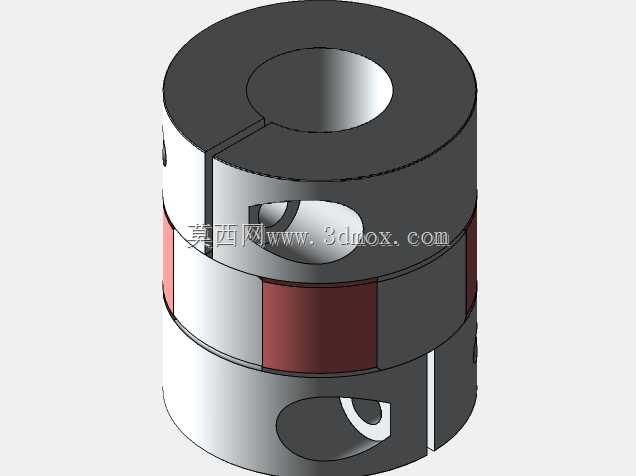

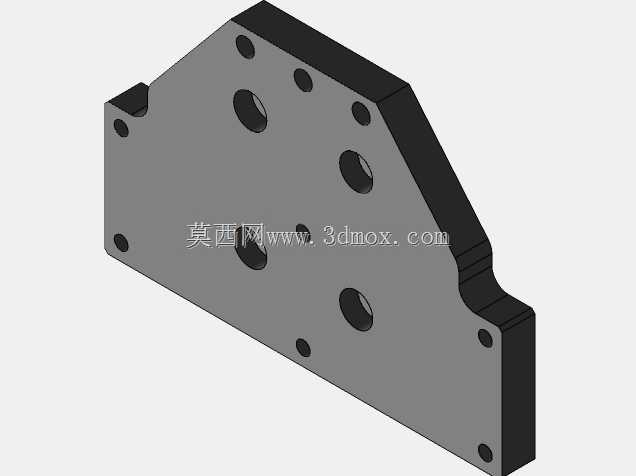

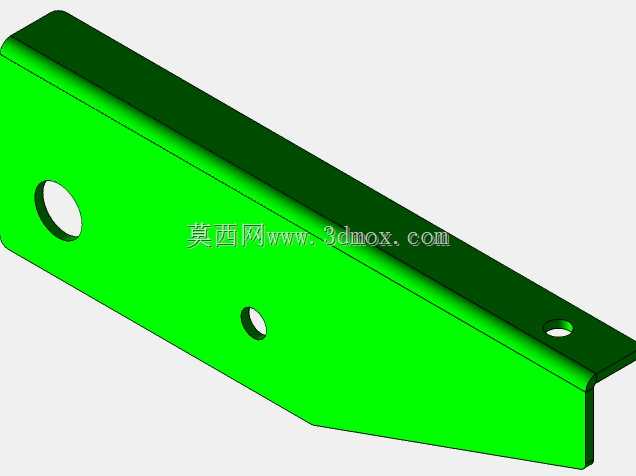

在塑料管材二次加工的中小批量生产场景里，这类小型台式切割设备常被布置在生产线末端的工位旁，或是管件加工门店的操作台上，用来替代传统手工切管的作业方式，解决手工裁切管口不齐、长度误差大、切口毛刺多的常见问题。日常作业中，工人只需将成卷或定长来料的PVC管从设备前端的导向口送入，设备即可自动完成送料、压紧、裁切的整套动作，适配直径在小尺寸区间内的PVC软管、半硬管加工，常见于线束护套裁切、给排水支管下料、电工穿线管短截加工这类场景，相比大型切管设备占地更小，不需要复杂的地基安装，放在常规防静电工作台面上即可接通气源与电源投入使用。从结构设计逻辑来看，这套设备优先考虑了小空间作业的操作便利性，控制箱体直接集成在设备基座的后侧上方，操作面板倾斜布置，站在设备正前方操作时视线刚好能平视触控屏与控制按钮，不需要弯腰或抬手调整视角，急停按钮布置在面板最右侧的突出位置，出现异常时可以快速触达。送料结构采用滚轮夹持的方式，送料滚轮的型面做了与管材外径匹配的圆弧槽，避免送料过程中管材被压扁出现形变，送料路径上设置了可调式的导向挡条，可以根据管材的实际外径调整挡条间距，防止送料过程中管材偏移导致裁切位置歪斜。裁切执行端采用了无杆气缸带动切刀做直线往复运动，切刀的安装座预留了刀片快换槽，刀片磨损后不需要拆解整套裁切结构，松开紧固螺丝即可快速更换标准美工刀片或专用切管刀片，降低日常维护的时间成本。压紧机构布置在裁切位的进料侧与出料侧，裁切动作触发前两侧的压块会先下压将管材牢牢固定，避免裁切过程中管材窜动导致切口出现斜口，压块的接触面上贴了软质橡胶垫，既可以增大摩擦力防止管材打滑，也能避免硬接触在PVC管材表面留下压痕。设备基座采用整体式的钣金折弯焊接结构，底部做了外翻的安装边，每个角上都预留了安装孔，可以通过螺栓直接固定在工作台面上，也可以加装减震脚垫直接放置在台面上使用，整体外廓尺寸控制在小型台式设备的常规范围内，宽度不超过常规工作台的纵深，长度方向预留了足够的出料延伸空间，裁切后的短管可以直接顺着出料导槽滑落到工位旁的料盒里，不需要额外接取。气路与电路的走线全部隐藏在基座内部，仅在基座后侧预留了气源接口与电源接口，外部没有裸露的管线，避免作业过程中管线勾挂物料或工具，操作区域没有突出的尖锐结构，所有钣金棱边都做了倒钝处理，降低作业过程中的磕碰风险。设计过程中特意将裁切行程做了冗余设计，调整切刀安装位置后也可以适配壁厚稍大的PVC管材，送料步进电机的参数可以通过触控屏直接调整，根据不同的生产需求设置不同的送料长度与裁切速度，不需要拆解设备调整机械限位，换产时只需要更换对应尺寸的送料滚轮与调整导向挡条间距，即可快速切换不同规格管材的加工作业，适配多品种小批量的柔性加工需求。出料侧的导槽做了倾斜角度设计，裁切完成后管材依靠自重滑落，不需要额外设置出料拨料机构，简化了整体结构的同时也降低了故障概率，日常维护只需要定期清理导槽内的切屑、给送料滚轮的转轴加注润滑脂即可，不需要复杂的保养流程。
