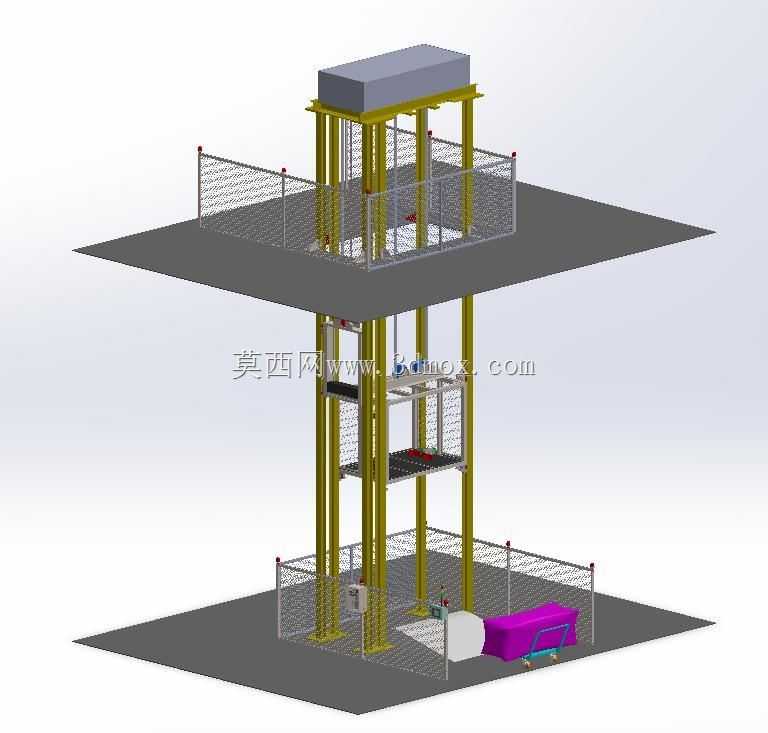

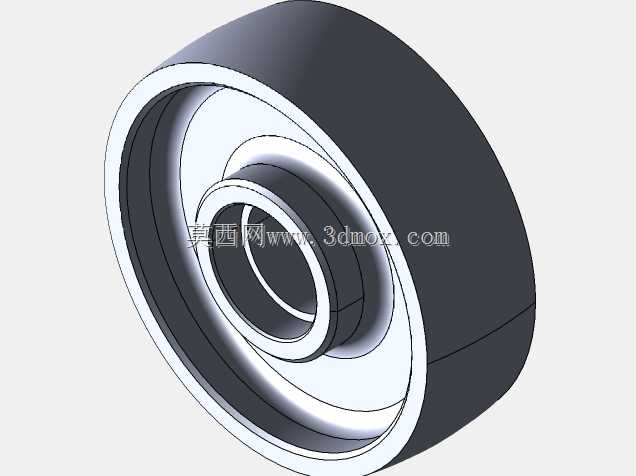

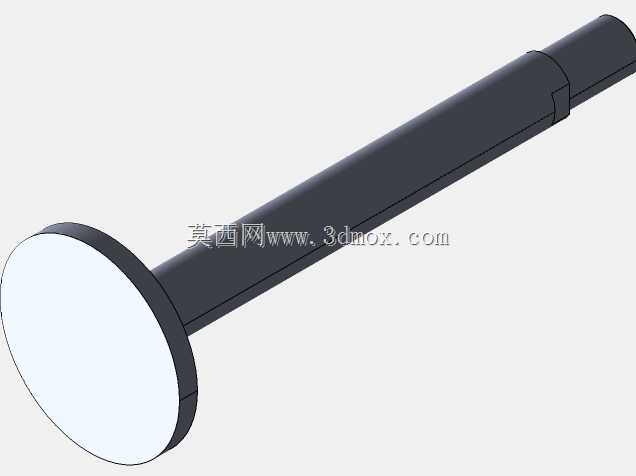

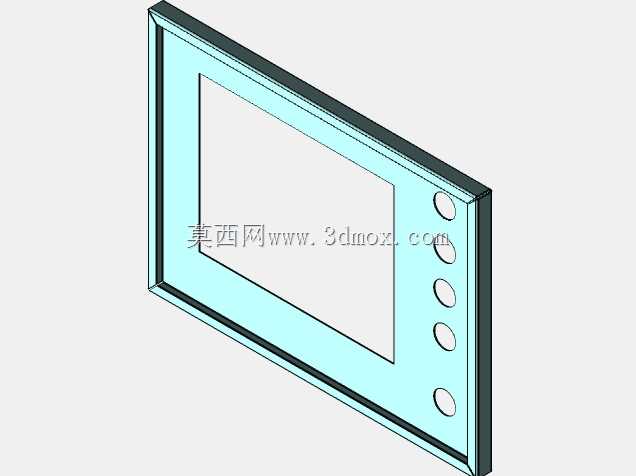

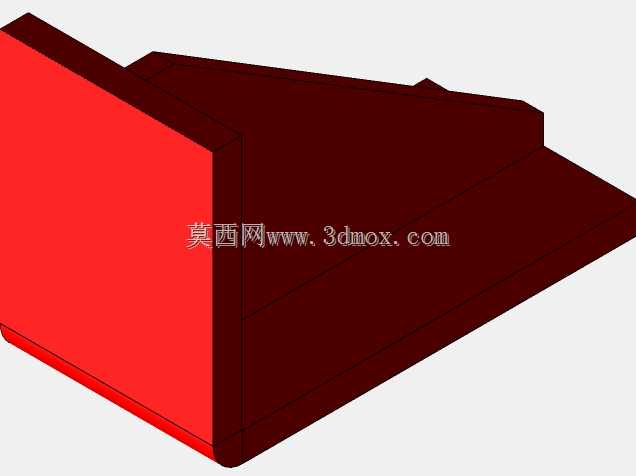

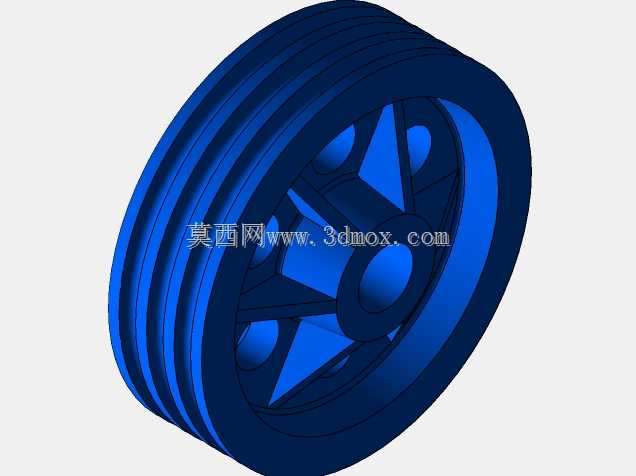

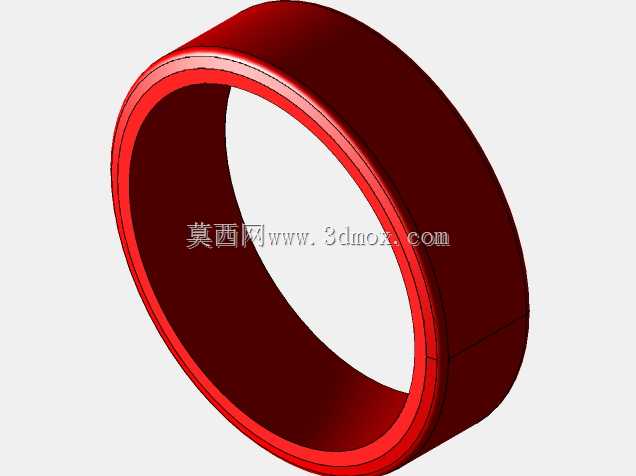

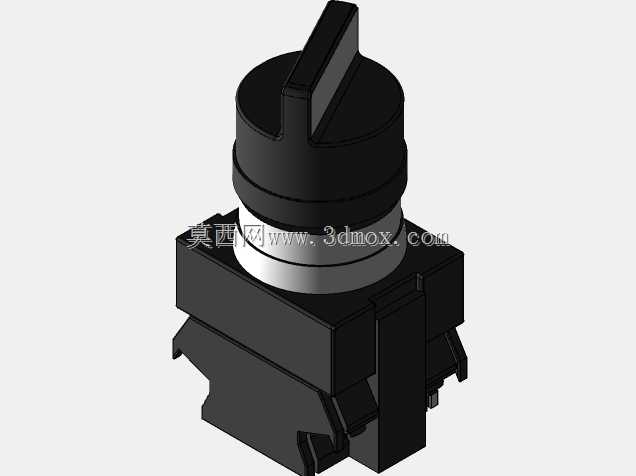

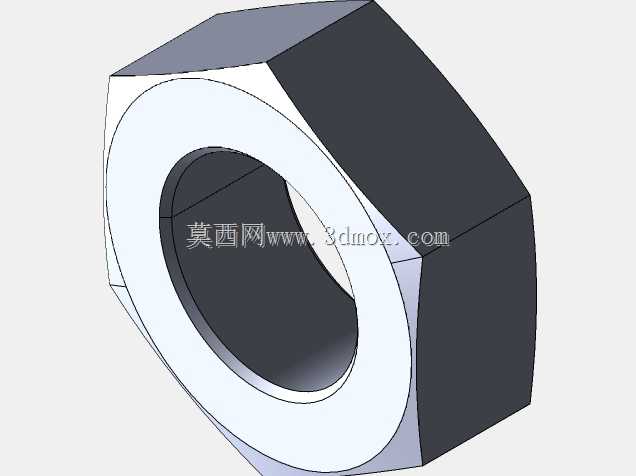

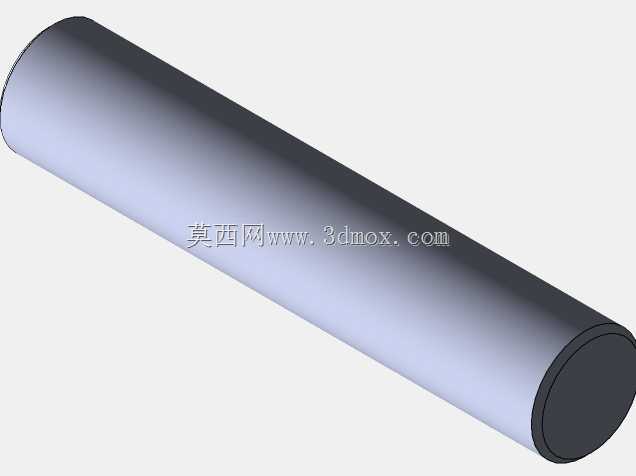

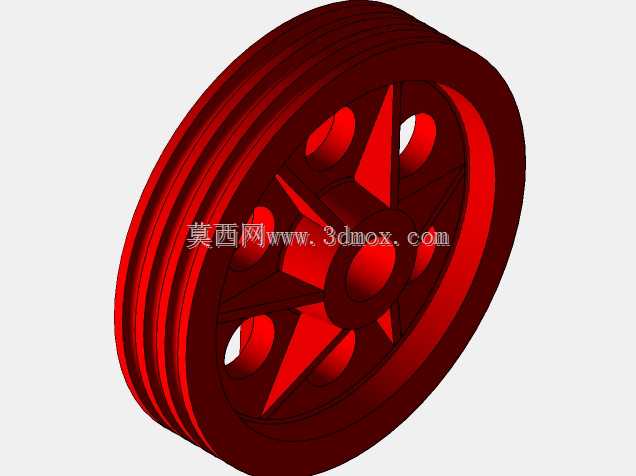

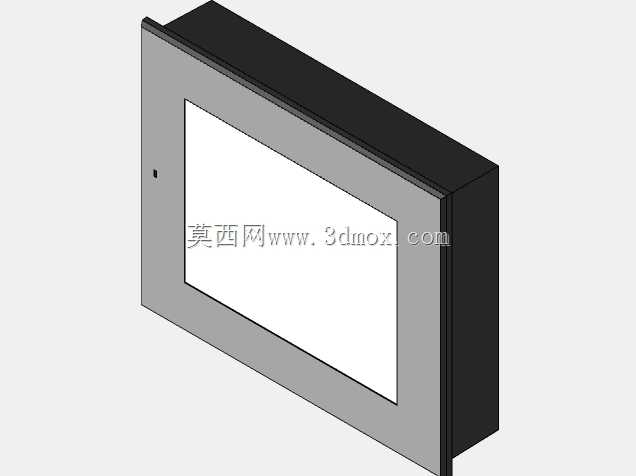

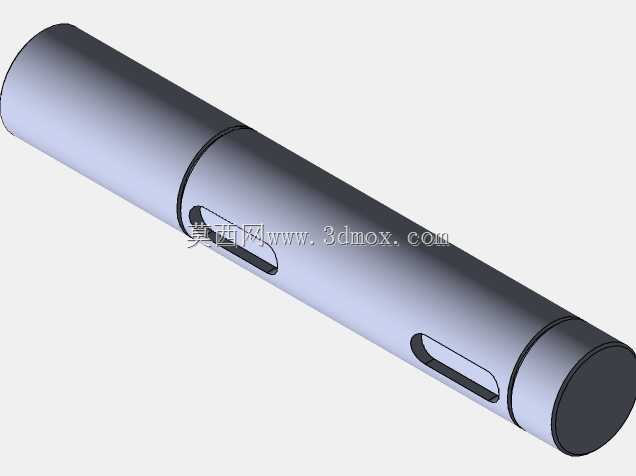

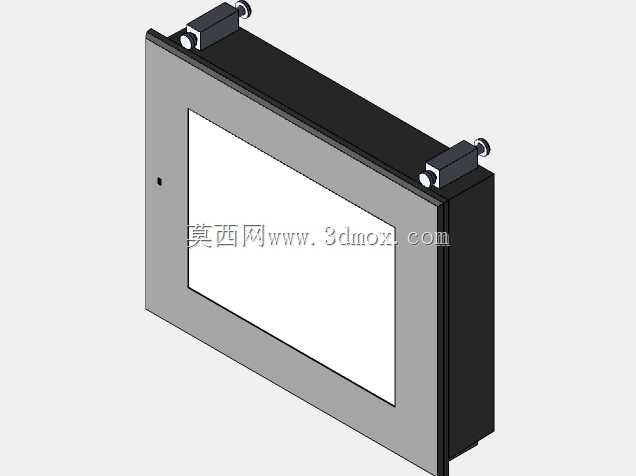

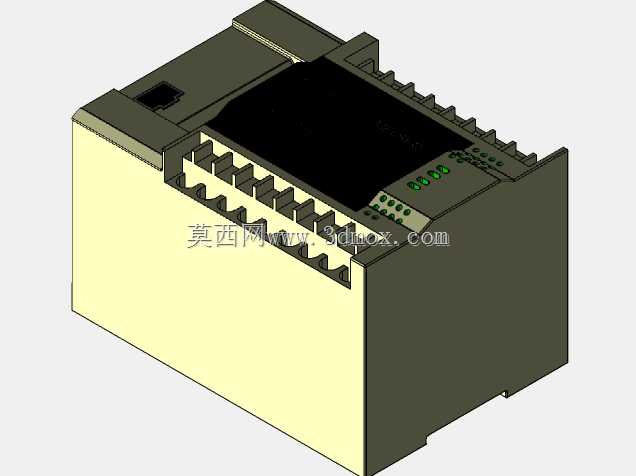

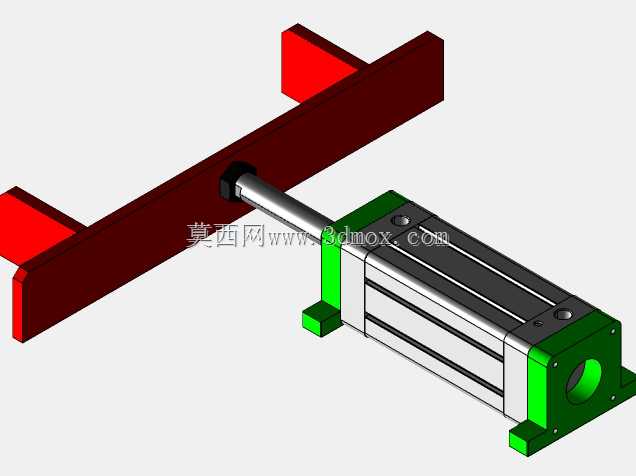

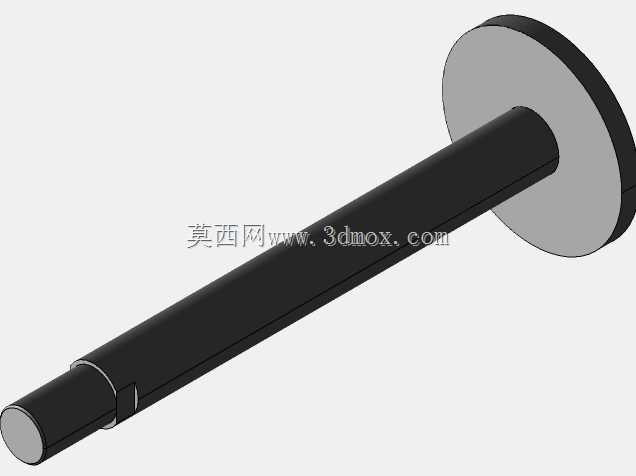

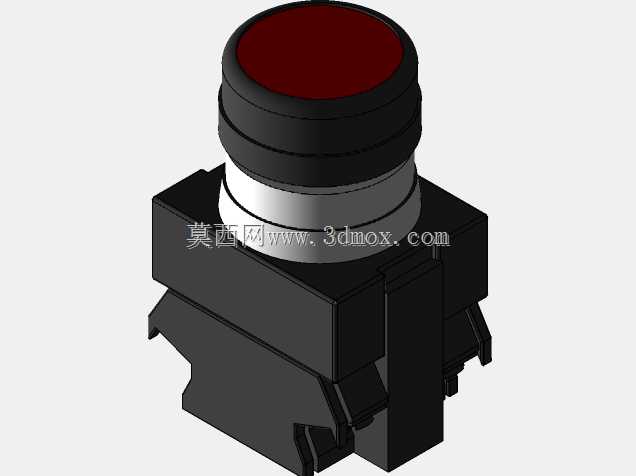

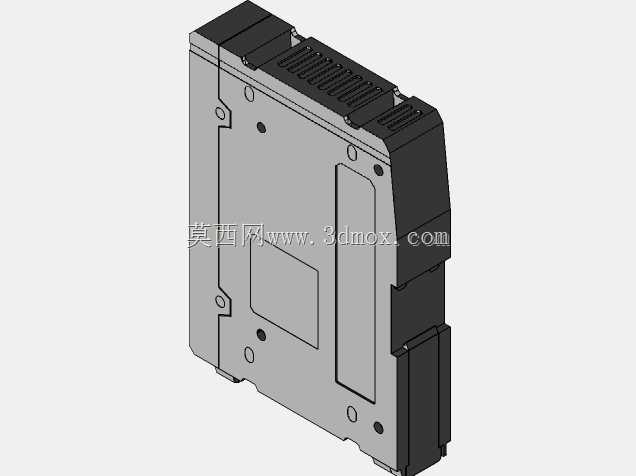

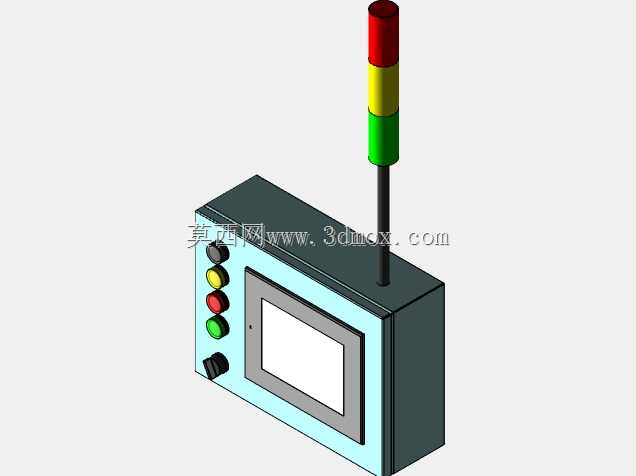

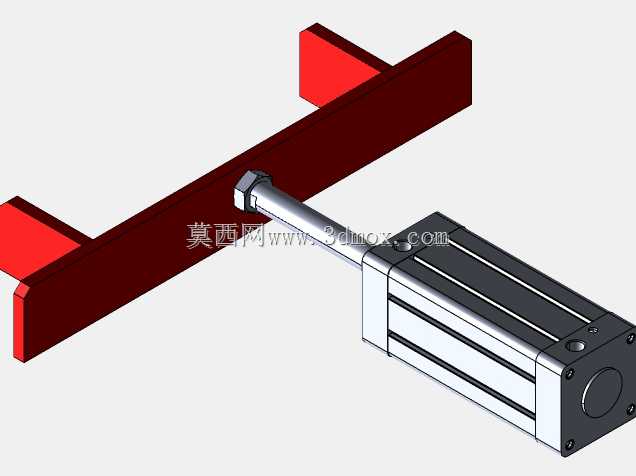

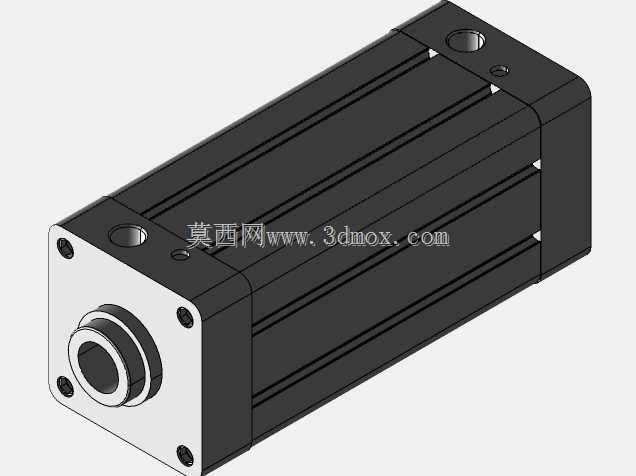

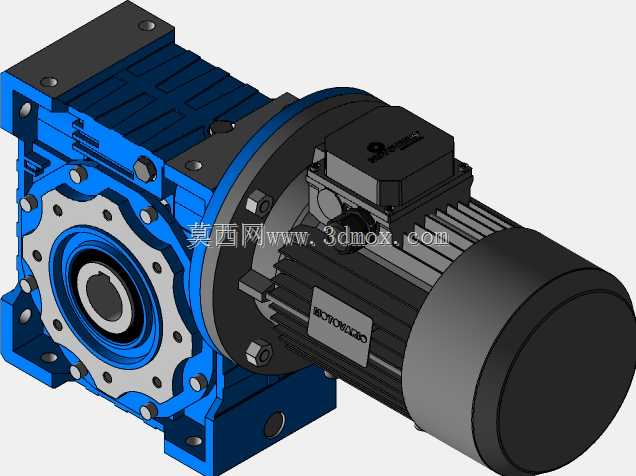

垂直物料输送提升设备结构设计

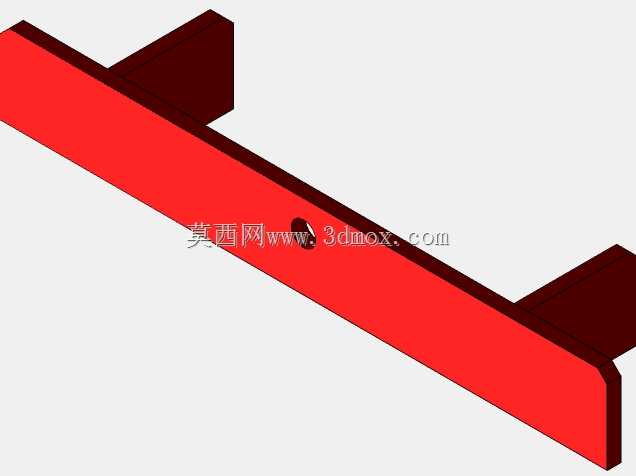

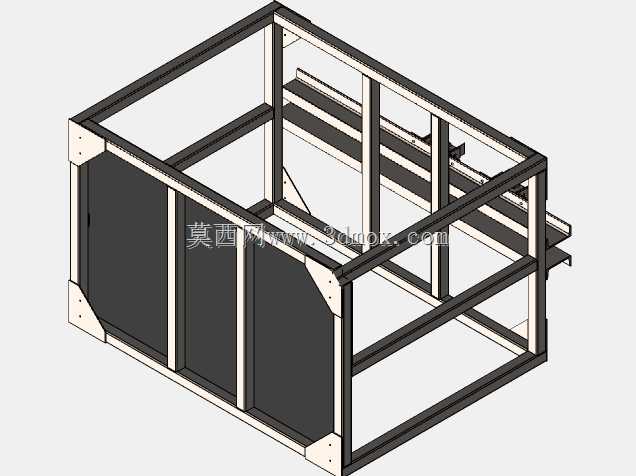

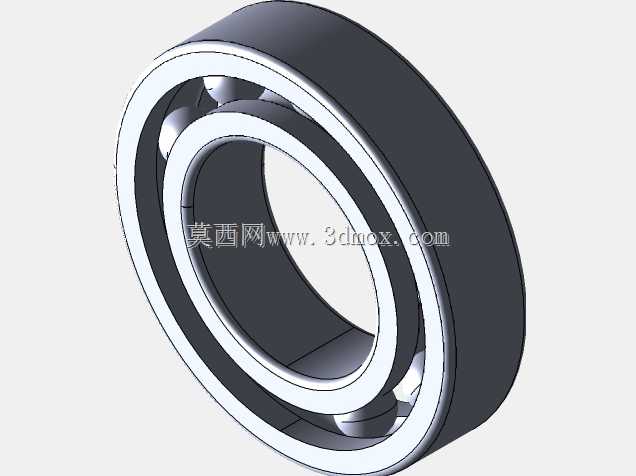

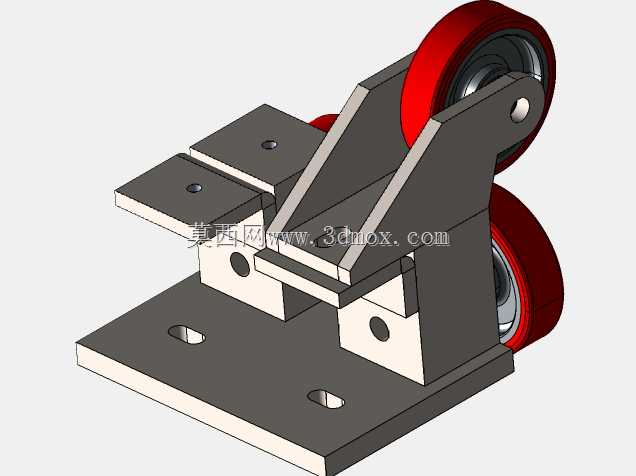

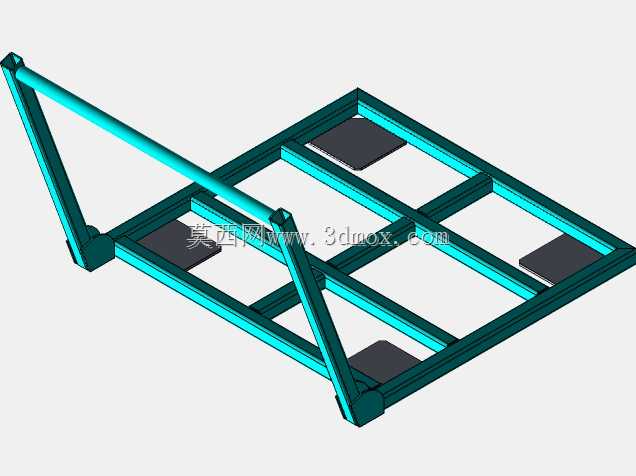

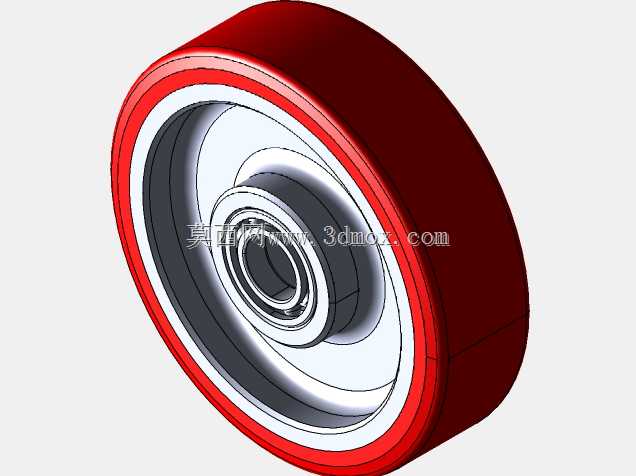

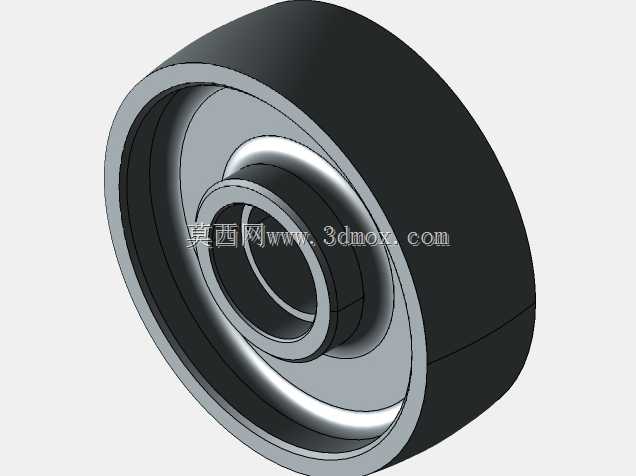

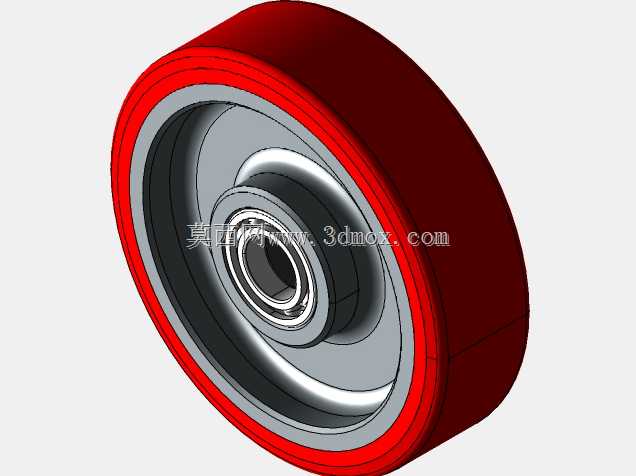

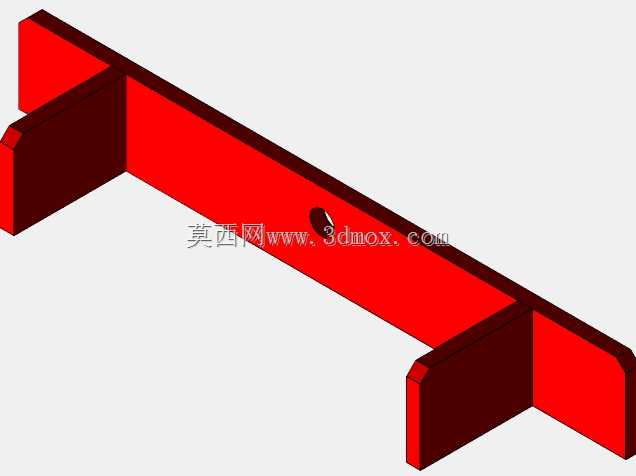

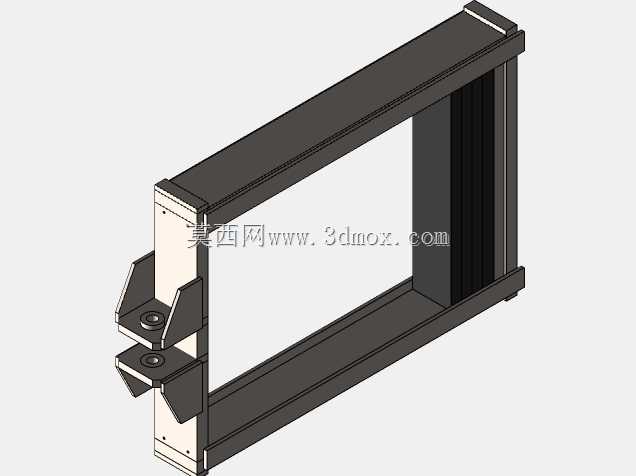

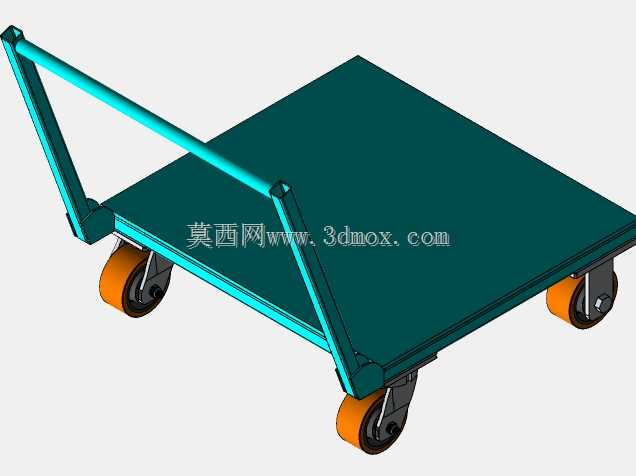

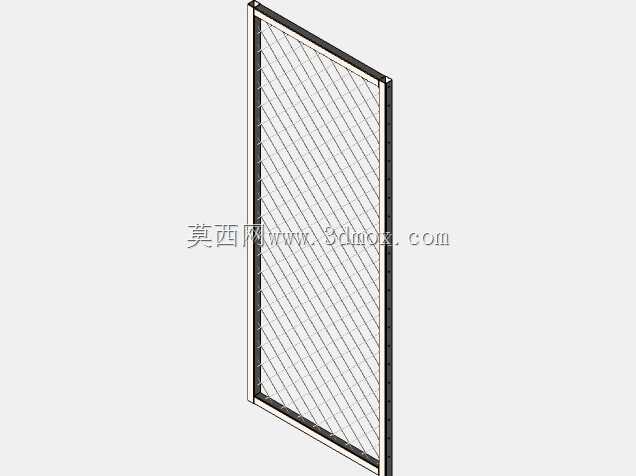

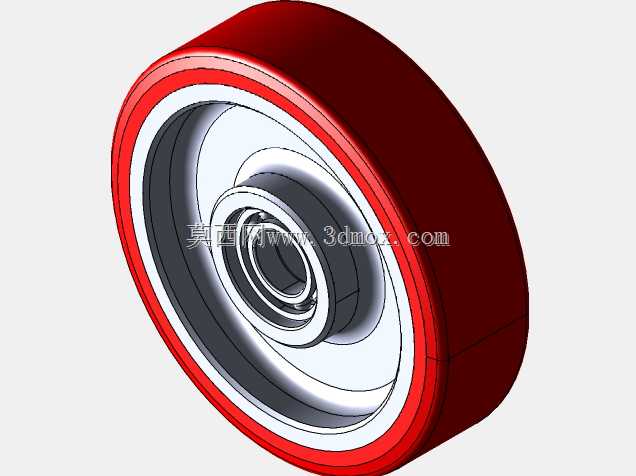

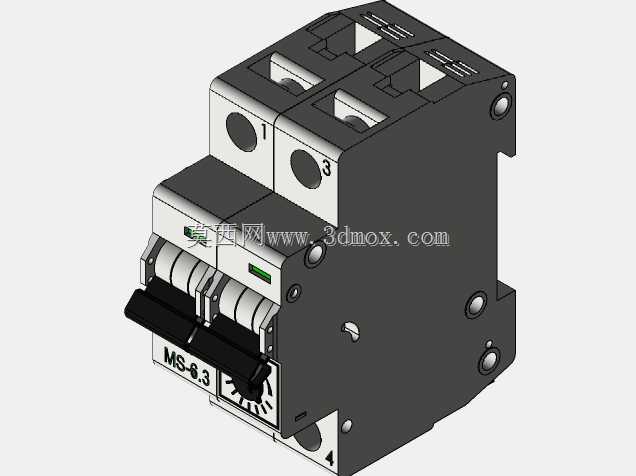

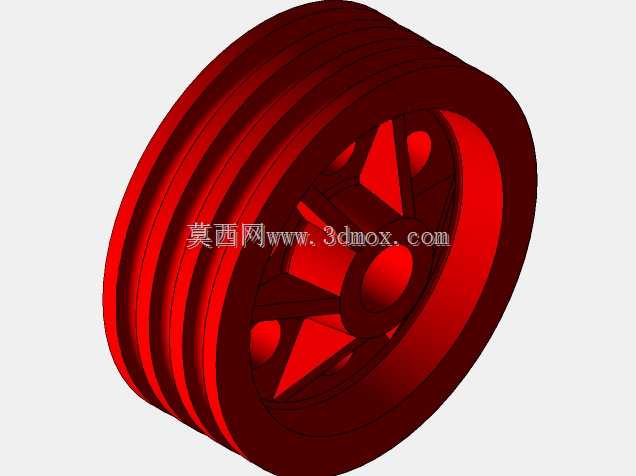

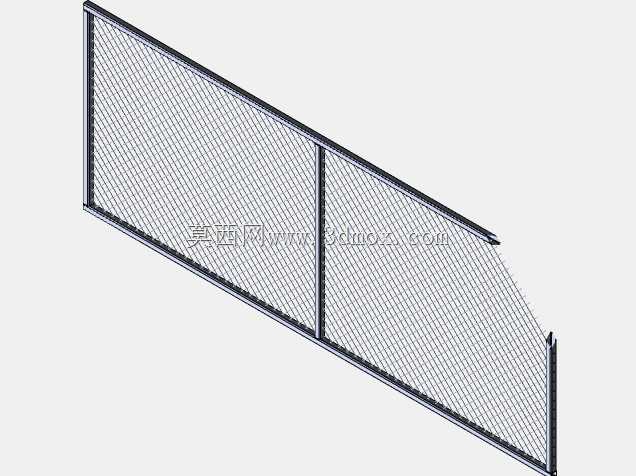

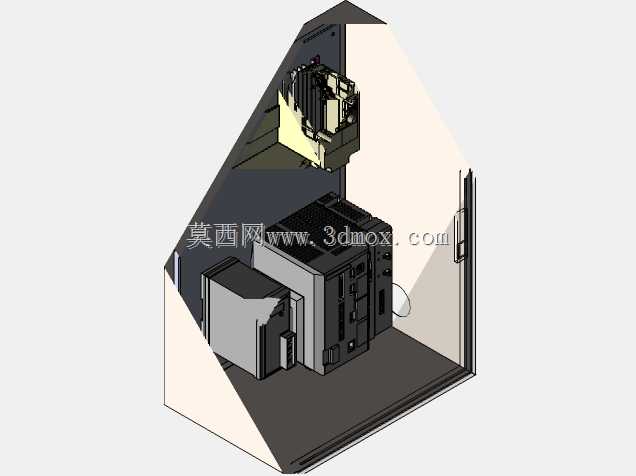

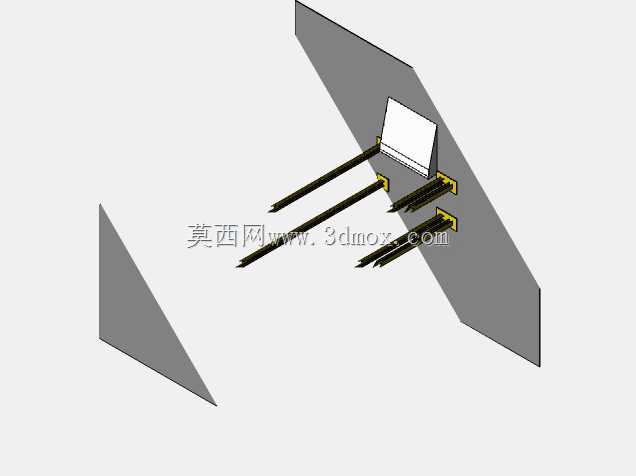

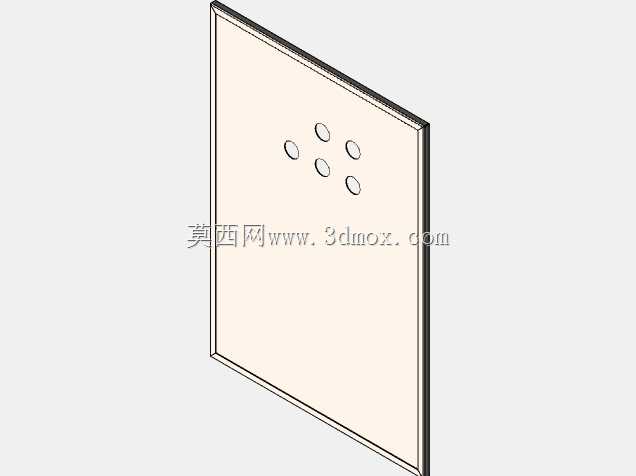

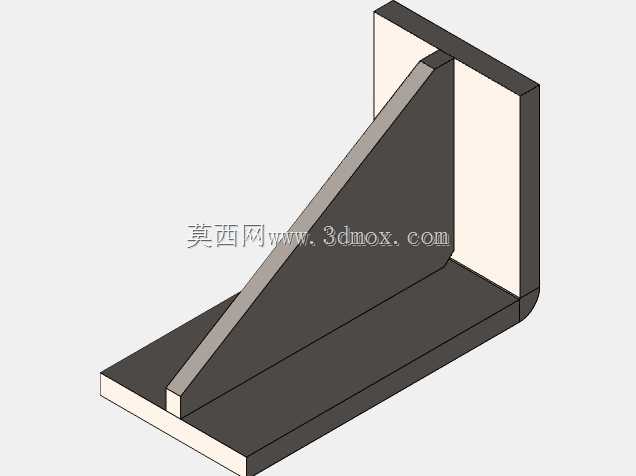

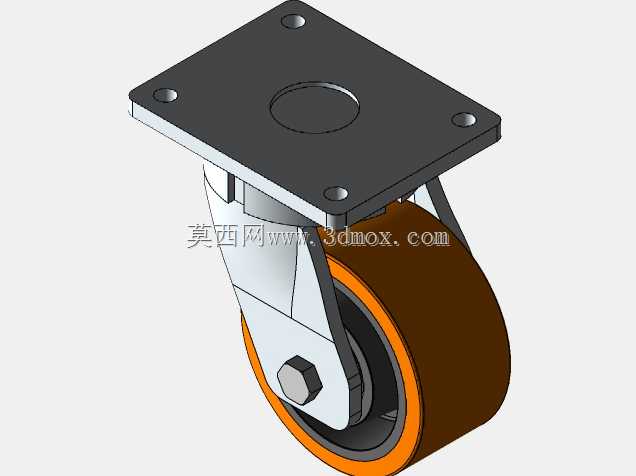

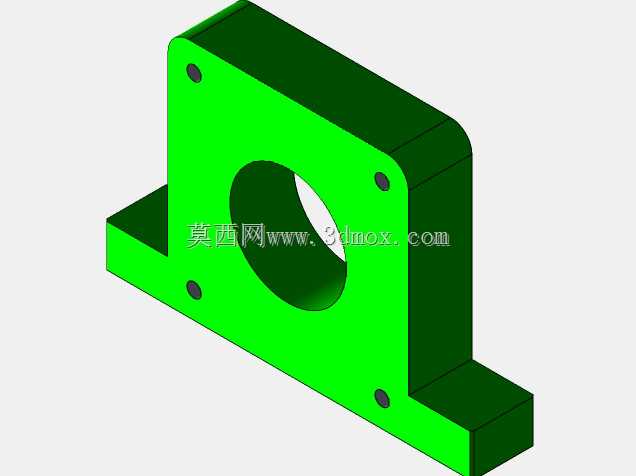

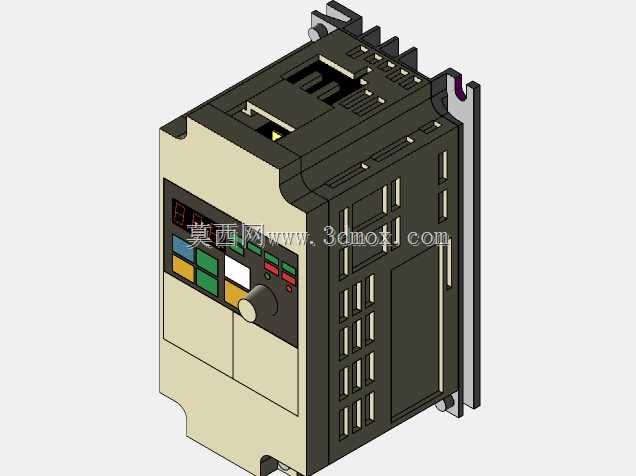

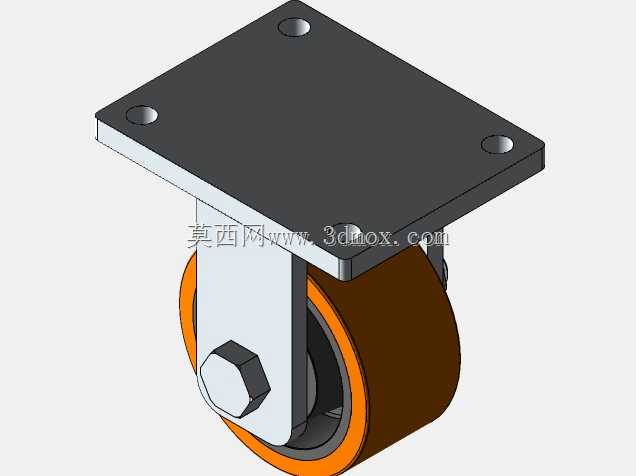

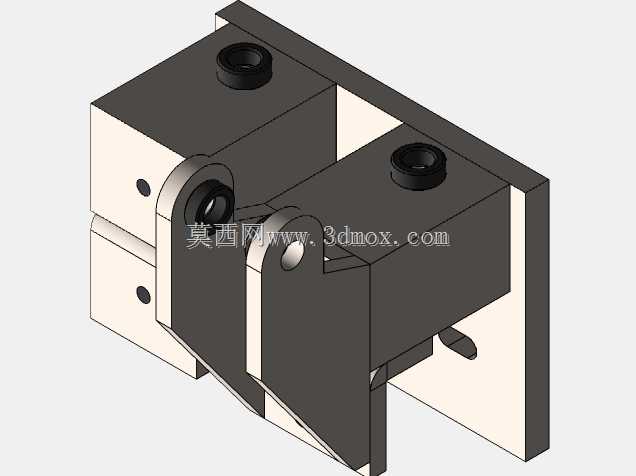

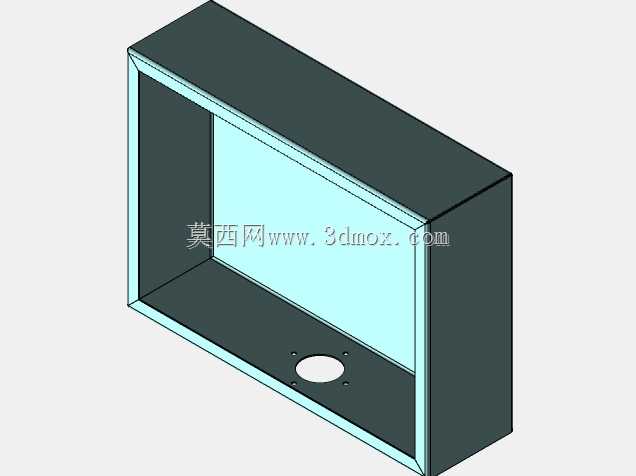

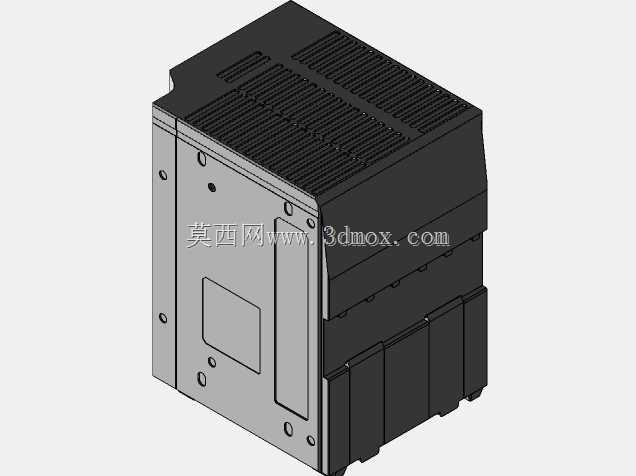

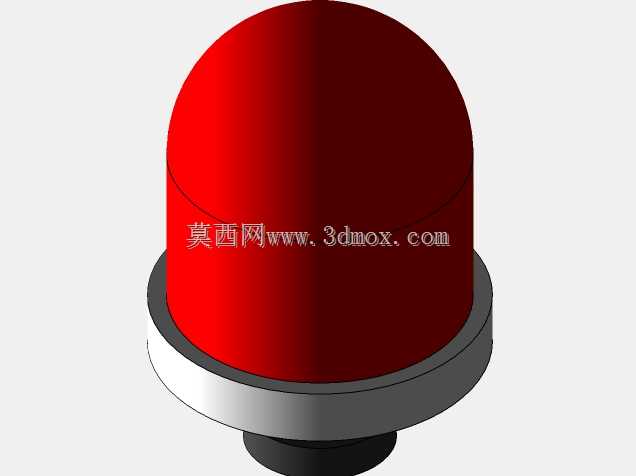

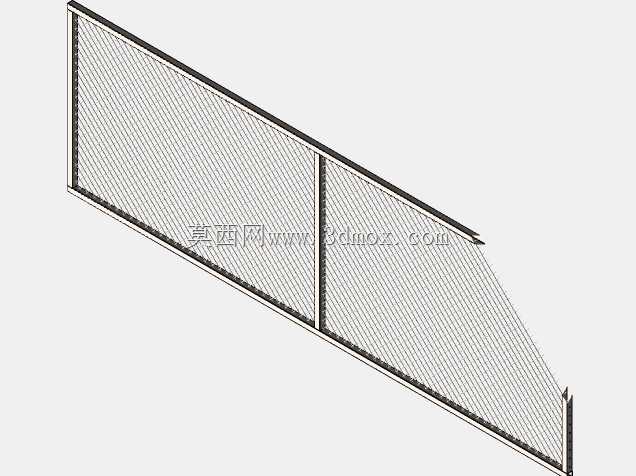

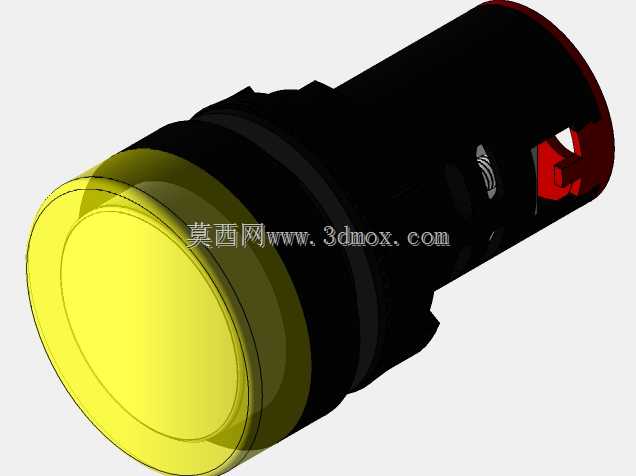

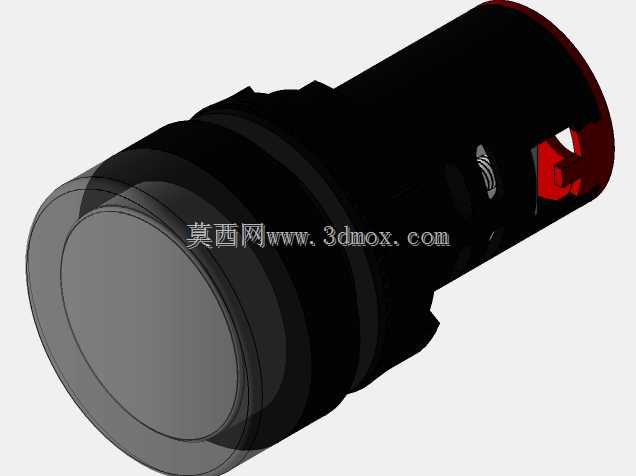

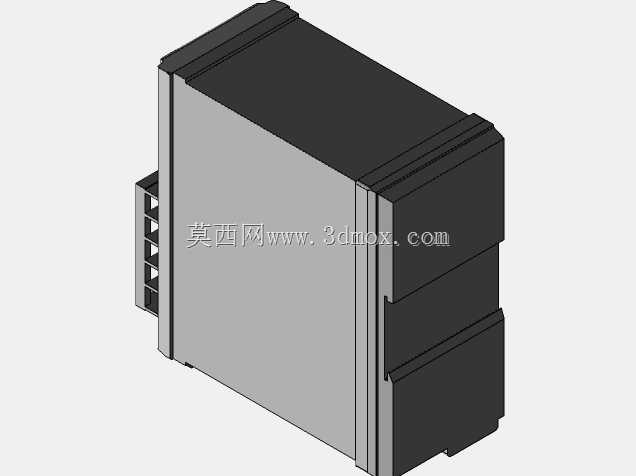

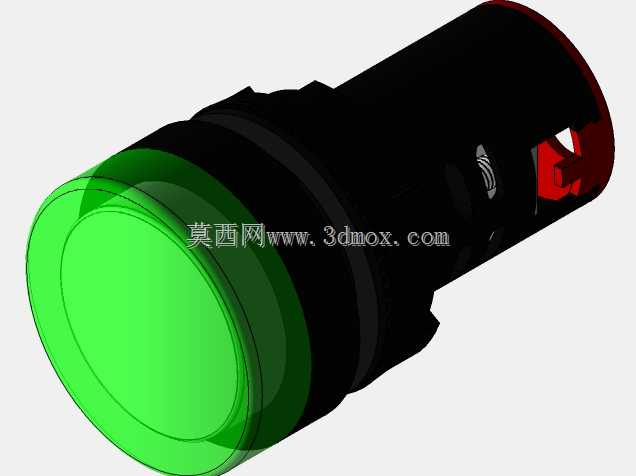

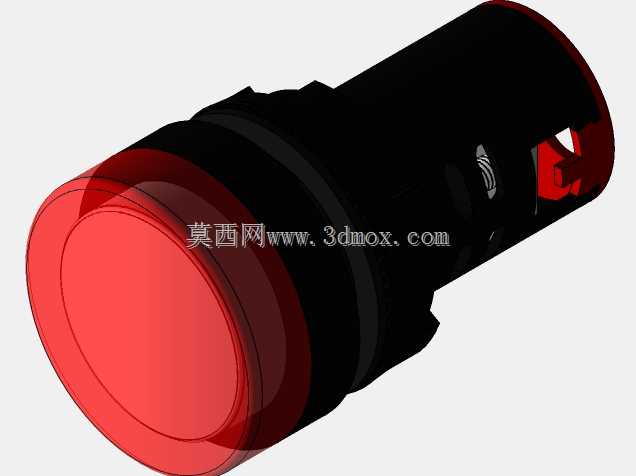

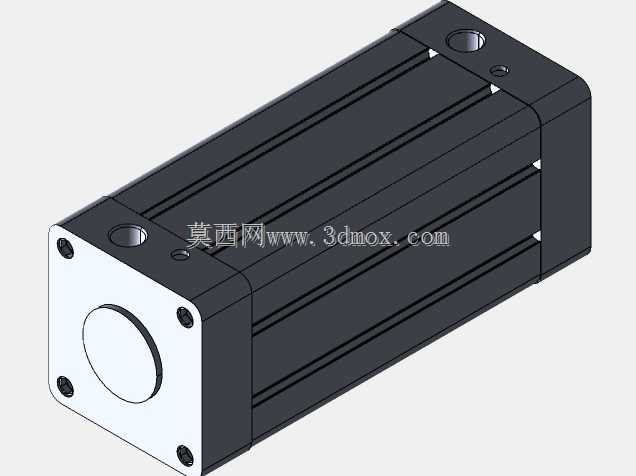

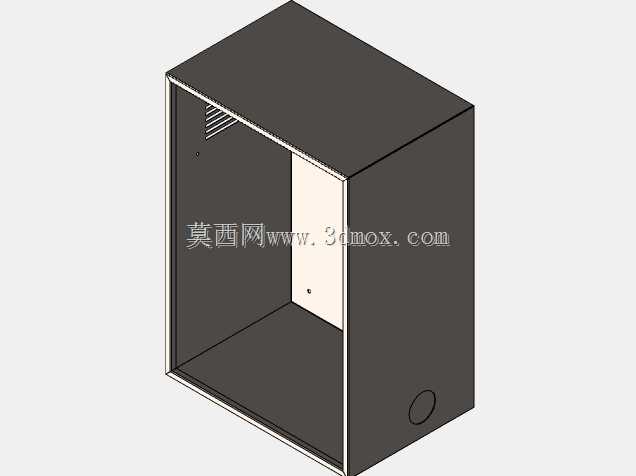

在车间物料转运、仓储楼层周转、生产线工序间物料传递的场景里，垂直提升设备是衔接不同高度工位的核心载体，不少工厂在做产线布局时，都会遇到水平输送链路打通后，不同高程点位的物料流转瓶颈，这类垂直提升结构的设计合理性，直接决定了整条物料输送线的运行效率与空间利用率。做这类设备的三维结构设计时，首先要锚定实际使用场景的边界条件，比如现场预留的安装井道净尺寸、单次提升的额定载荷、输送物料的外形轮廓范围、目标提升高度，还有进出料口的对接方向——是单侧进出、还是双侧贯通，或是直角转向进出，这些参数会直接决定整体框架的结构形式，是采用导轨式配重提升结构，还是往复式托盘提升，或是连续式斗提结构，不同的结构选型适配的场景差异极大。从结构设计逻辑来看，这类垂直提升设备的主体承载框架一般采用型钢焊接或型材拼接的形式，设计时要重点核算框架的静刚度与动载荷下的形变量，避免提升过程中载物平台出现偏载晃动，尤其是载物台与两侧导轨的配合间隙，要预留合理的公差范围，既要保证升降过程顺滑无卡滞，也要控制横向摆动量在对接输送线的允许范围内，不然物料在进出提升机时容易出现卡料、偏移的问题。载物平台的尺寸设计要完全匹配对接输送线的有效宽度，同时在平台边缘设置可靠的挡边与导向结构，防止输送过程中物料滑落，针对不同的物料类型，平台上可以适配辊筒、皮带或者链条输送面，和上下游的输送设备实现无缝衔接，不需要人工二次搬运对位。驱动单元的选型布置是设计中的核心环节，要根据提升速度、额定载荷、提升高度计算所需的驱动功率，同时配置可靠的制动与防坠结构，这部分是设备安全运行的关键，设计时要在驱动端设置过载保护，在升降路径的上下极限位置设置双重限位开关，防止冲顶或蹲底故障，还要考虑日常维护的便利性，驱动单元的安装位置要预留足够的检修操作空间，方便后期更换易损件、调整传动张紧度。安装边界的考量要贯穿整个设计过程，除了设备本身的外形尺寸，还要预留周边的维护通道空间，设备顶部的驱动段要预留吊装维护的净空，底部要设置接渣或排污的结构，方便日常清理输送过程中掉落的碎屑杂物，和厂房结构的连接固定点要核算建筑结构的承载能力，避免设备运行时的振动传导到建筑主体产生共振。不少设计新手做这类结构时，容易忽略进出料口的安全防护设计，其实在各层进出料位置都要设置可联动的安全防护门，只有当载物平台精准停靠在对应楼层时，防护门才能解锁打开，防止人员或物料意外坠入提升通道，同时防护门的联锁信号要接入设备的控制回路，一旦防护门异常开启，设备要立即停止运行并触发报警。另外，导向结构的设计要考虑长期运行的磨损补偿，比如导轨的安装面要设置可调整的结构，方便后期运行磨损后调整间隙，导向轮要选用耐磨材质，降低日常维护的频次，传动部分如果采用链条传动，要设置自动张紧结构，避免链条长期使用伸长后出现跳齿、传动不稳的问题。在实际的工厂应用里，这类垂直提升设备可以把一楼的来料直接输送到二楼的装配工位，或是把生产线下线的成品直接输送到高架仓储的入库端口，不需要占用大量的地面空间做斜坡输送，能极大提升厂房的空间利用率，尤其是在老旧厂房改造、现有产线升级的项目里，这类结构紧凑的垂直提升设备可以灵活适配现有场地的预留空间，不需要对厂房结构做大规模改动，就能实现不同高度的物料自动流转，减少人工搬运的劳动强度，也能降低人工搬运过程中的物料磕碰损伤风险。做三维建模的时候，要把各个部件的装配关系完全还原，包括紧固件的安装位置、运动部件的行程范围，都要在模型里做干涉检查，尤其是载物平台升降全行程里，和框架、防护门、对接输送线之间的动态间隙，要逐一核查，避免实际装配时出现运动干涉，还要考虑设备拆分运输的可行性，对于大提升高度的设备，要把主体框架设计成分段拼接的结构，方便运输进场后现场组装，拼接位置的定位结构要设计合理，保证现场组装后的整体形位公差符合设计要求。
