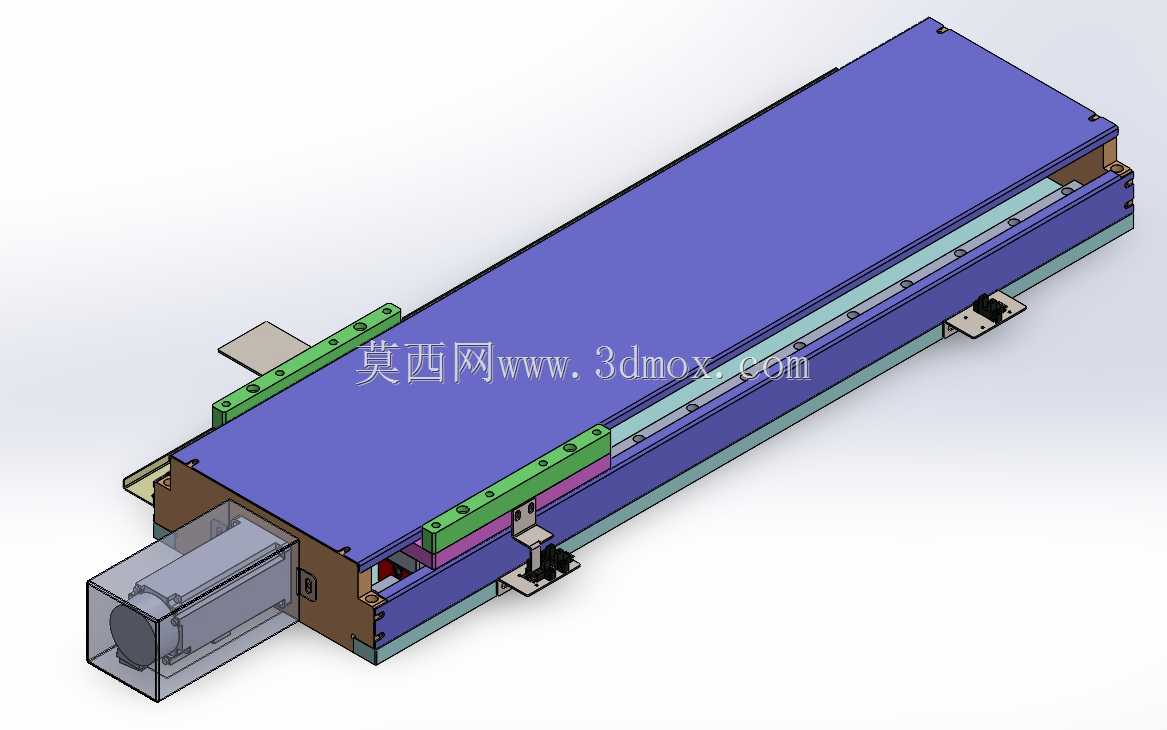

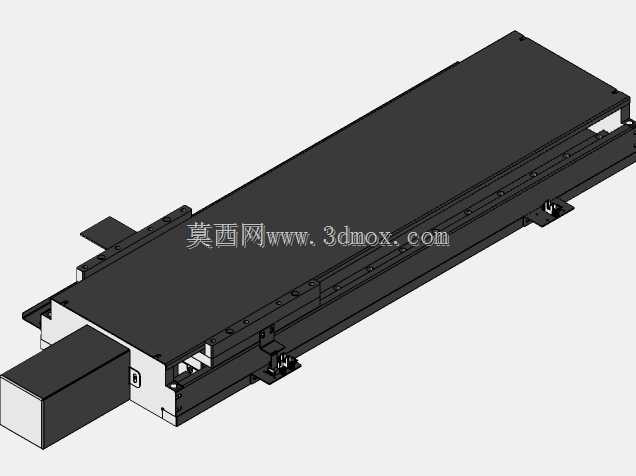

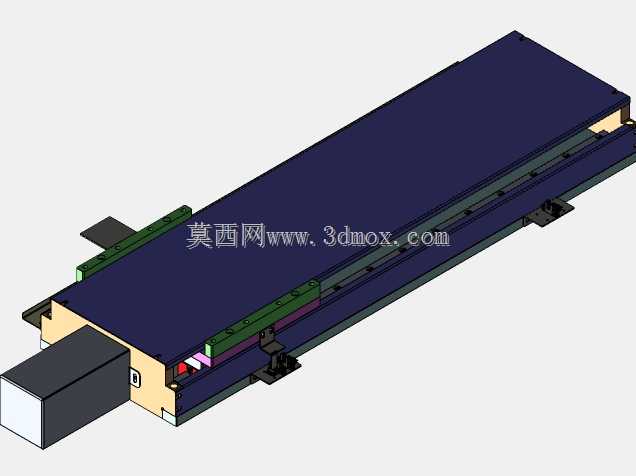

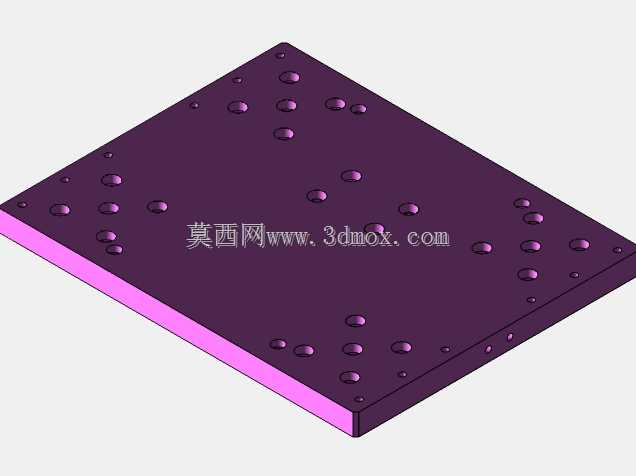

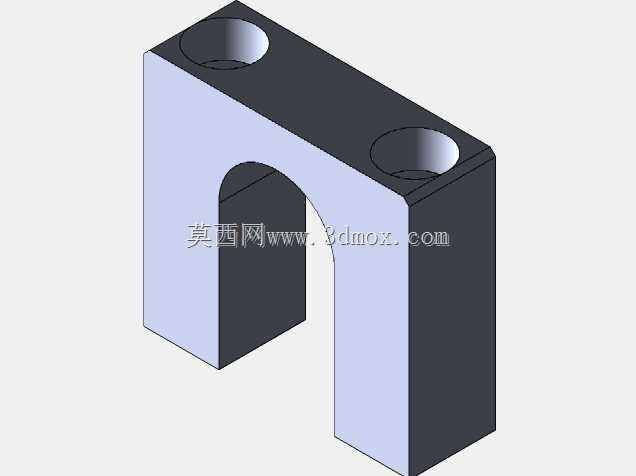

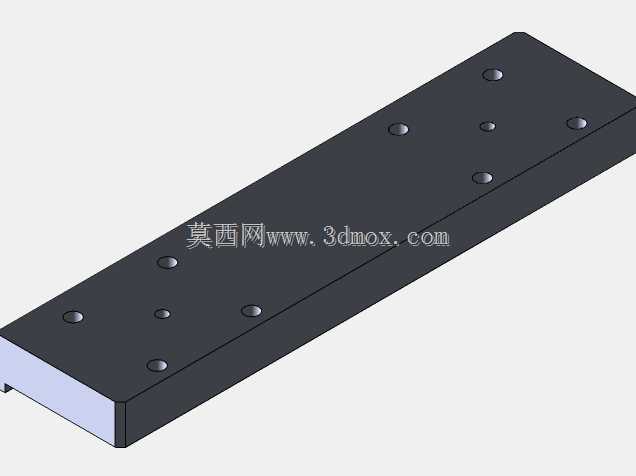

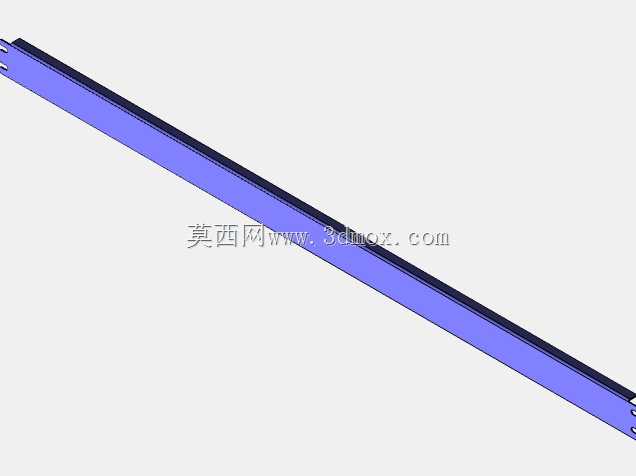

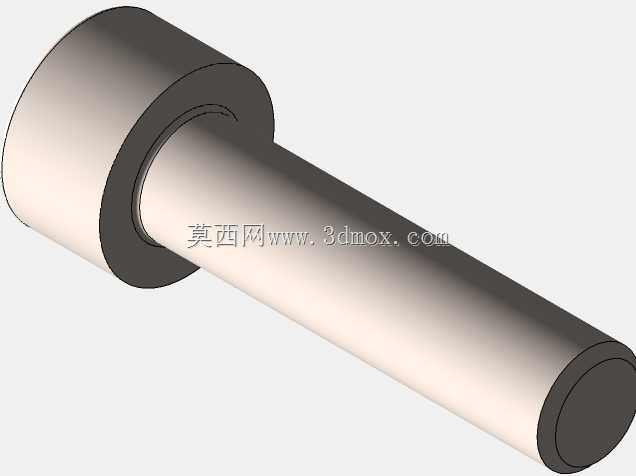

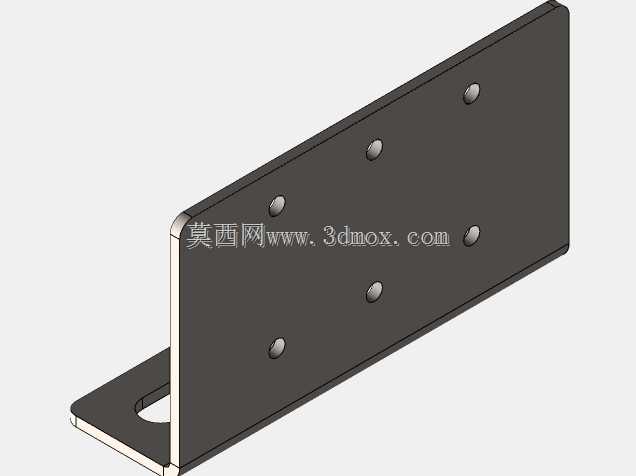

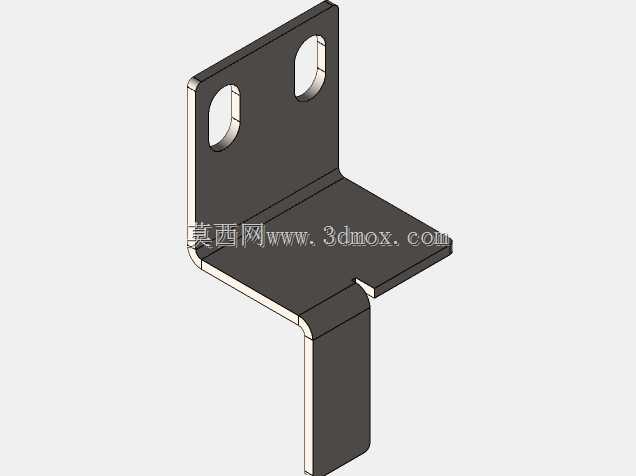

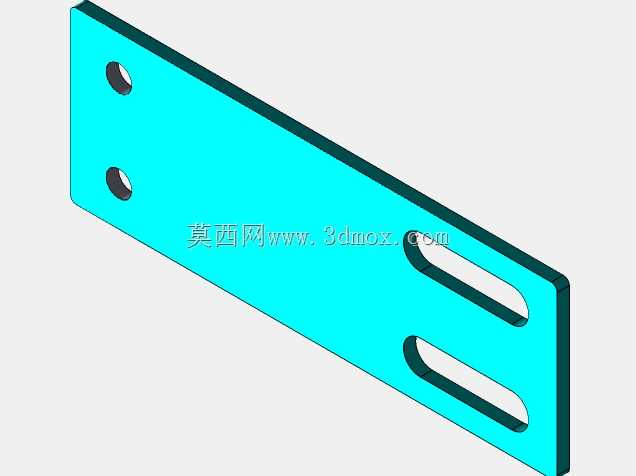

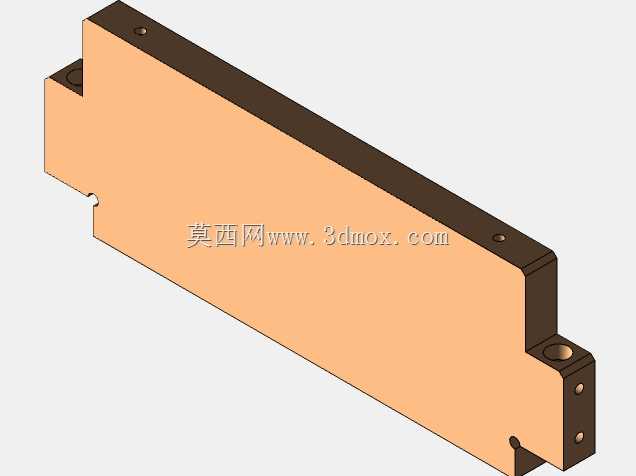

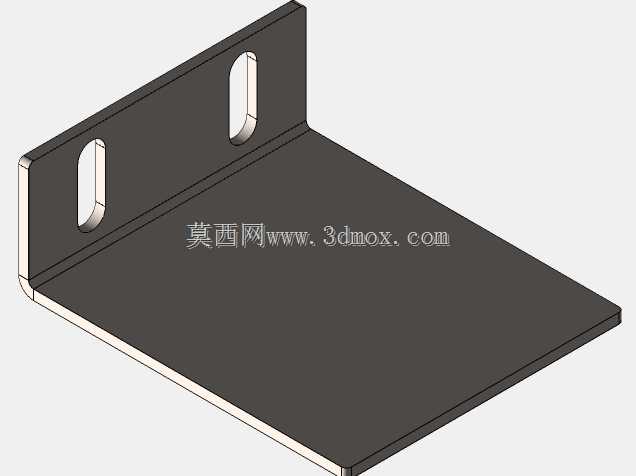

单轴封闭式直线运动滑台模组结构

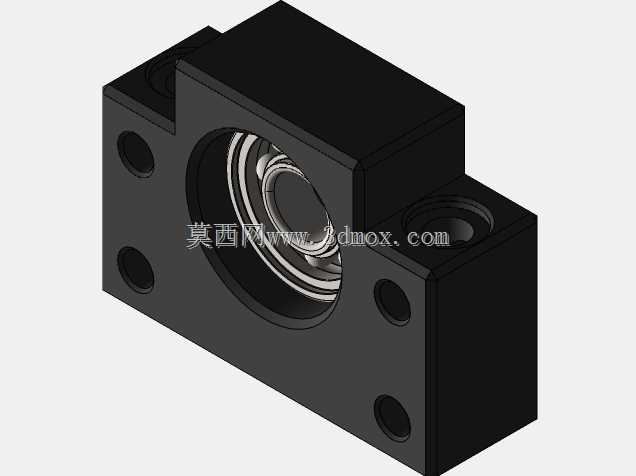

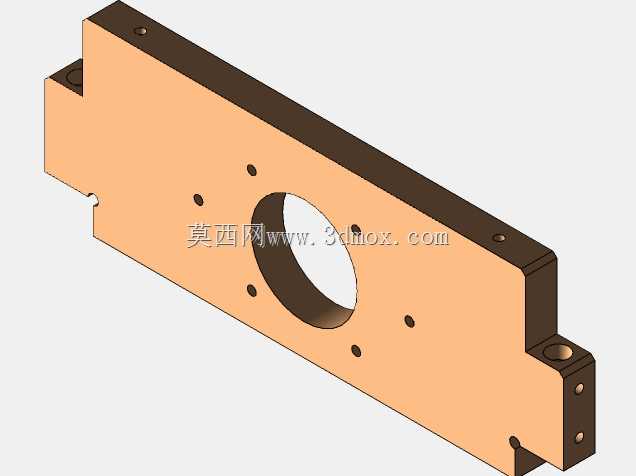

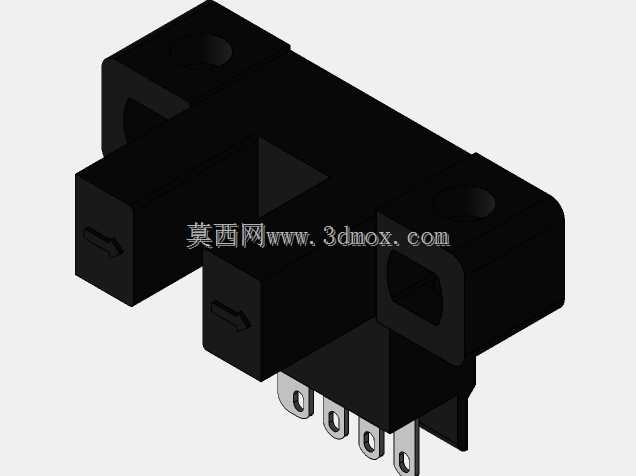

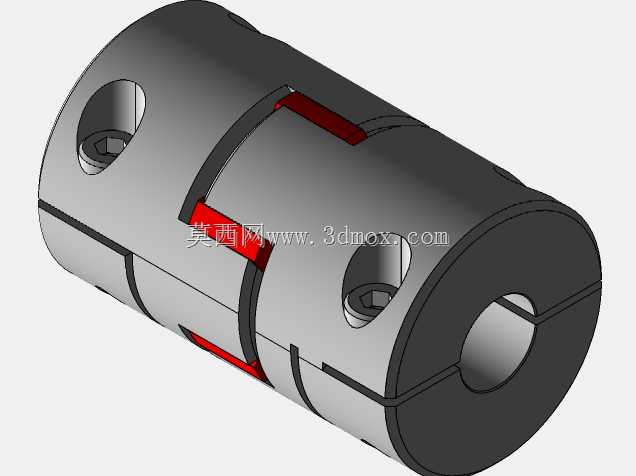

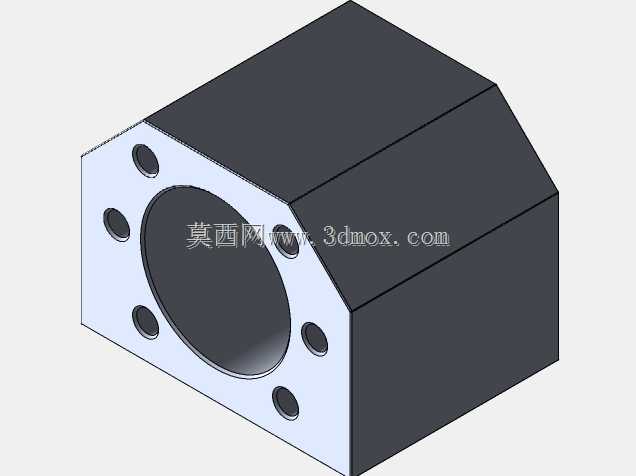

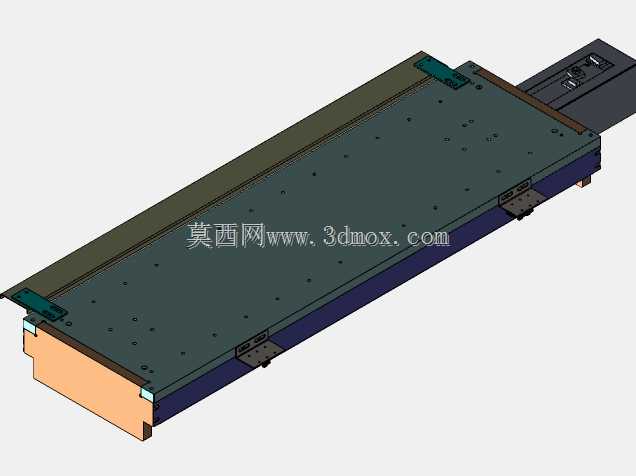

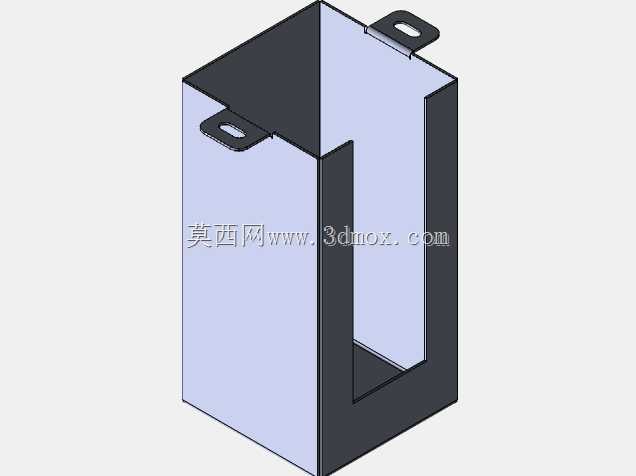

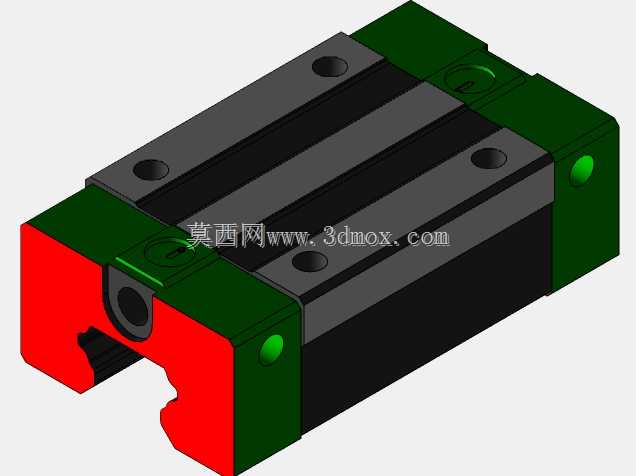

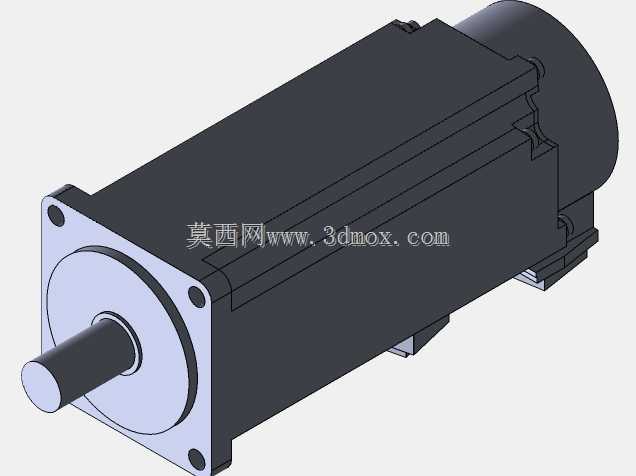

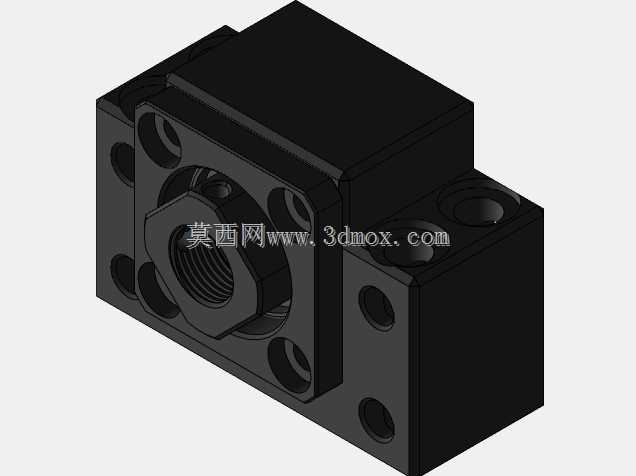

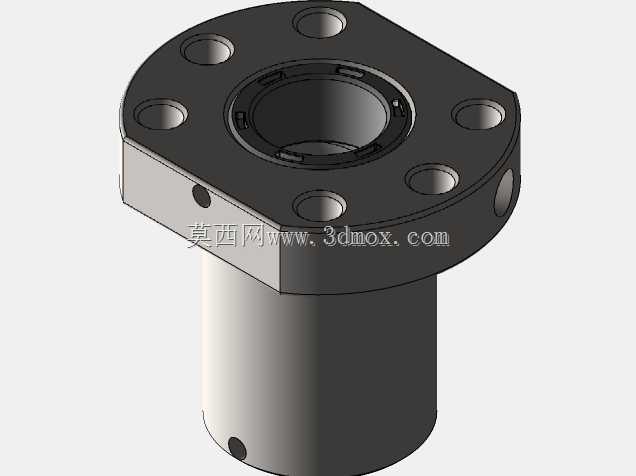

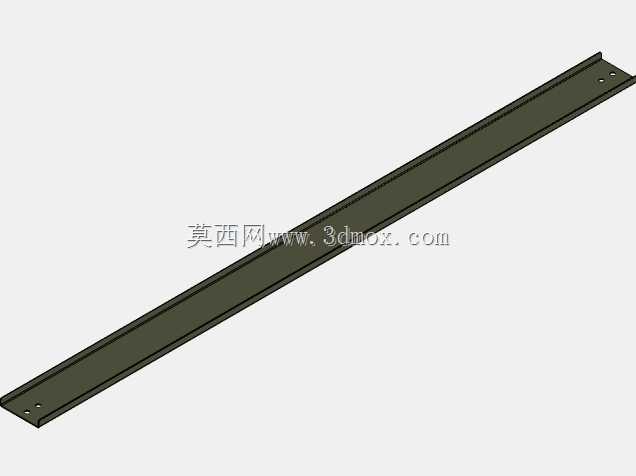

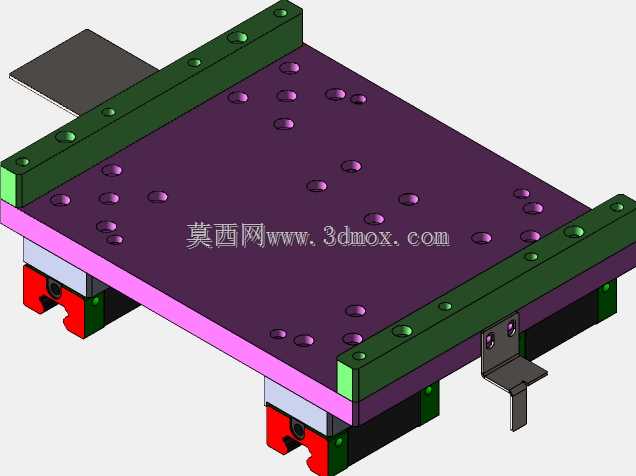

这款单轴直线运动模组是自动化产线里出镜率极高的基础传动部件，在3C电子零部件装配工位、小型工件分拣搬运单元、实验室精密检测平台、光伏组件小片输送工位都能看到同结构产品的应用，核心作用是给执行末端提供稳定可控的单方向直线往复运动，替代传统人工移位或者零散拼装的导轨丝杠结构，大幅降低设备搭建时的传动部分调试周期。从结构设计来看，这款模组采用全封闭外罩设计，主体承载底座采用一体化挤压铝型材加工，型材本身自带导轨安装基准面和丝杠容纳腔，外罩采用折弯钣金扣合在型材两侧的安装槽内，能有效阻挡车间环境里的金属碎屑、浮尘、切削液溅入内部传动区域，相比开式直线滑台，更适合有少量粉尘、切削液飞溅的机加工上下料或者打磨工位使用，日常维护只需要定期给丝杠和导轨补充润滑脂即可，不需要频繁清理内部积尘。驱动端采用侧装伺服电机直连的布局，电机通过联轴器直接和滚珠丝杠输入端连接，省去了同步带传动的张紧调整环节，传动背隙可以控制在极小范围内，重复定位精度能满足多数中高精度传动场景的需求，电机安装座和型材底座采用一体化定位止口设计，装配时不需要反复调整电机和丝杠的同轴度，只要把电机止口卡入安装座定位孔锁紧固定螺丝即可，能有效降低装配环节的人工技能要求，批量组装时的一致性更好。运动滑块部分采用和丝杠螺母、滑块座一体化连接的结构，滑块上预留了多组标准螺纹安装孔，上方的绿色安装条是额外拓展的负载安装基准面，用户可以根据实际搭载的末端执行件尺寸，灵活调整安装位置，不需要额外在滑块上打孔攻丝，避免破坏滑块本身的结构强度。模组两端设置了硬限位挡块和光电传感器安装位，出厂时可以根据用户需要的行程长度调整限位开关位置，防止滑块超程运行撞坏端部轴承座或者电机联轴器，端部的透明护罩把电机输出端和联轴器完全罩住，既可以避免操作人员误触转动部件造成安全事故，也能直观看到联轴器的运行状态，日常巡检时不用拆开护罩就能判断有没有松动或者异常磨损。从安装边界来看，模组底部设置了三个下沉式安装固定座，固定座上开有长条形安装孔，允许安装时在垂直于运动方向有少量的位置调整余量，不需要把机架安装孔的位置加工到极高精度，降低了配套机架的加工精度要求。整体宽度控制在窄幅尺寸范围内，适合安装在设备内部空间比较局促的位置，比如多轴拼接的龙门结构里，X轴选用这款窄幅模组可以有效降低整体运动部分的重量，提升Z轴搭载后的动态响应速度。设计时特意把丝杠的支撑轴承座集成在型材两端的内部，没有额外突出的安装法兰，整体外形规整，没有多余的外凸结构，做设备布局时可以直接贴靠其他安装面布置，不需要预留额外的避让空间。内部传动选用的滚珠丝杠采用预压螺母设计，能有效消除轴向间隙，传动过程中没有明显的空行程，搭配两侧的线性导轨，滑块运行时的俯仰偏摆误差被控制在极小范围内，搭载视觉检测相机或者小型点胶阀这类对运行平稳性要求高的末端部件时，不会因为运行抖动影响作业精度。滑块两侧还设置了刮屑板，运行时可以把附着在导轨表面的少量浮尘刮除，避免杂质进入导轨滑块内部加速磨损，延长整体使用寿命。在实际选型搭配时，这款模组可以根据需要的负载大小、运行速度更换不同导程的丝杠，也可以把伺服电机换成步进电机适配对成本更敏感的低速重载场景，整体结构的拓展性很强，不需要改动主体型材结构就能适配不同的驱动配置。
