带独立后部PCB的4.2-4.3英寸触控显示模组

做3D打印机结构设计的同行应该都清楚，人机交互端的选型和安装，一直是整机结构布局里容易被忽略但直接影响用户操作体验的环节，这次拆解复现的这款带独立后部PCB的4.2-4.3英寸显示模组，就是专门针对桌面级FDM设备操作端需求做的适配设计。先从实际应用场景说，这类显示模组目前主要搭载在中小型桌面3D打印机的机身前部操作区，替代传统的旋钮加小尺寸段码屏方案，用户不需要外接电脑，直接通过触控操作就能完成调平、温度设置、打印任务选择、进度监控这些核心操作，部分带wifi模块的版本还能实现无线文件传输，省去了插拔U盘的繁琐步骤，在教育场景、个人创客工作室的设备上普及率很高。

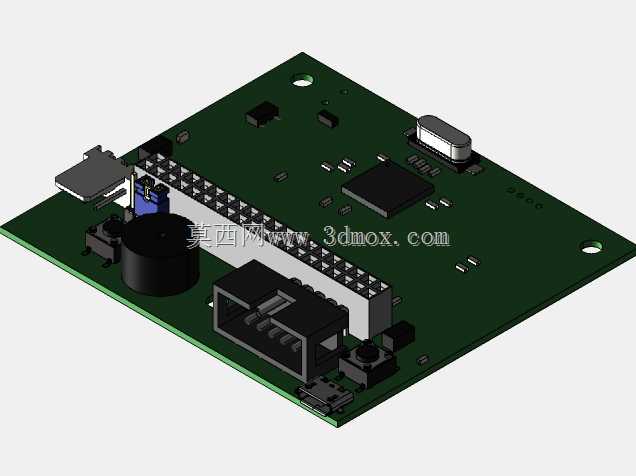

从功能特性上看，这款模组把屏幕驱动、触控采样、通讯接口全部集成在后部独立的PCB板上，和屏幕本体做了分层叠装设计，不像市面上很多集成式屏模组把驱动元件直接焊在屏幕背板上，一旦驱动电路出故障就得整块屏幕更换，这种独立PCB的设计，后期维修时只需要排查板上的接口、芯片故障，屏幕本体如果没有物理损坏就能继续使用，维护成本能降不少。PCB板边缘做了整排的排针引脚，预留了串口、电源、IO扩展的接线位，既可以通过排线直连主板的专用屏接口，也能根据不同主板的引脚定义做飞线适配，兼容性比定制化的专用屏强很多，不管是做新设备的结构设计，还是给老款设备做操作屏升级，都能适配。

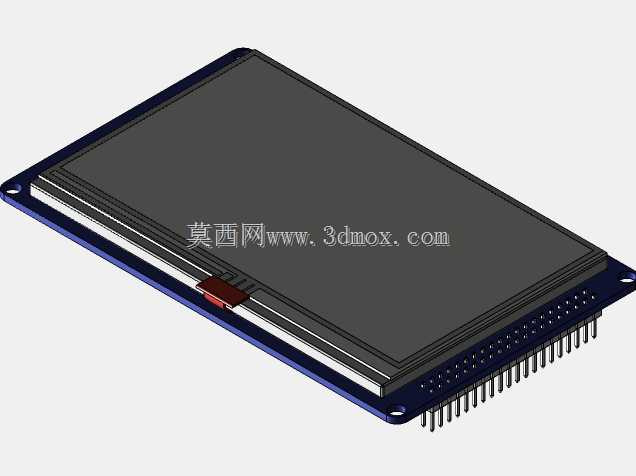

再说到设计思路上，整个模组的结构做了很明确的分层：最上层是4.2-4.3英寸的触控显示面板，边框做了窄边处理，面板边缘和下层PCB之间留了0.8mm的密封胶槽，组装时可以打一圈薄的密封胶，阻挡打印过程中产生的PLA、ABS粉尘飘进屏幕和PCB的缝隙里，避免长期使用后触点积灰导致的触控失灵、接触不良问题。PCB板的四个角都做了沉头安装孔，孔位和屏幕边框的固定柱完全同轴，安装时可以直接从PCB侧打螺丝，把整个模组固定在设备前面板的安装槽里，不需要额外做屏幕压条，前面板只需要开出对应尺寸的屏幕视窗和螺丝过孔就行，能简化前面板的结构设计，减少零件数量。排针引脚全部设计在PCB板的下边缘，引脚长度统一做了6.5mm，接线时排线可以顺着设备立柱内部的走线槽往下走，不会在屏幕后方堆线，给前面板的内部预留出足够的散热空间，毕竟屏幕长时间点亮、驱动芯片工作时会产生一定热量，后方没有线束遮挡的话，空气自然对流就能把热量带走，不需要额外加散热片。

关于外形尺寸和安装边界，做结构设计的时候要特别注意几个参数：整个模组叠装完成后的总厚度是12.2mm，其中屏幕本体厚度是8.7mm，后部PCB加上排针的突出厚度是3.5mm，所以前面板的安装槽深度不能小于13mm，要留0.8mm的安装间隙避免挤压屏幕导致水波纹。屏幕的显示区域尺寸是95mm*54mm，前面板视窗开口建议做97mm*56mm，单边留1mm的间隙，避免加工误差导致视窗遮挡显示内容。PCB板的整体外形尺寸比屏幕边框小2mm，四个安装孔的孔距是108mm*65mm，沉头孔适配M2.5的螺丝，安装时螺丝的锁紧扭矩不能超过0.4N·m，不然很容易把PCB板拧裂。另外要注意，屏幕侧边的FPC排线出口位置在模组的左侧，设计走线槽的时候要在对应位置留一个宽5mm的出线缺口，避免组装时压到FPC排线导致排线断裂。

从实际装机的适配性来看，这款模组的安装孔位和市面上主流的桌面3D打印机前面板安装位是通用的，不需要重新开模就能替换原来的小尺寸屏，独立PCB的布局也让屏幕后方的元件高度差控制得很好，不会和前面板内部的加强筋、走线卡扣产生干涉。很多同行做设备改型的时候，容易只关注屏幕的显示尺寸，忽略后部PCB的元件高度和排针位置，导致组装时出现干涉，不得不临时打磨前面板或者改走线，这款模组在设计的时候就把安装干涉的问题提前考虑到了，所有板载元件的高度都控制在2.8mm以内，最高的元件也就是排针座，位置也避开了常规前面板的加强筋布置区域，能大幅减少结构适配的工作量。另外，模组带的wifi模块是直接焊在PCB板的右上角，天线区域没有做金属遮挡，安装时这个位置不要贴金属箔或者布置金属走线，不然会影响wifi信号的强度，导致无线传输文件时出现断连的问题。
