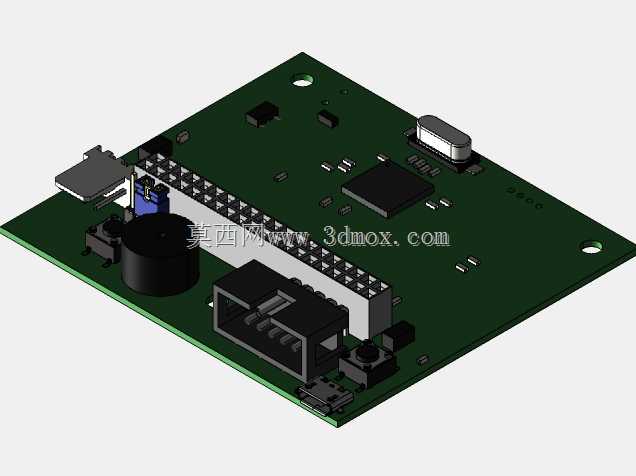

PanelDue触控显示屏配套后PCB板结构

项目分类:3D打印机 发布时间:2021-10-16 ID:322502
  • PanelDue触控显示屏配套后PCB板结构

  在桌面级FDM与光固化3D打印设备的操控端升级场景中,配套触控屏的后端PCB承担着人机交互信号中转、触控指令解析、屏体供电稳压的核心作用,这款适配Duet3D控制体系的PanelDue触控屏后PCB,是针对现有屏体安装结构做的迭代版本,主要解决初代后板接口布局不合理、安装干涉、电磁屏蔽不足的实际使用问题。从实际装机场景来看,这块PCB直接贴合安装在PanelDue触控LCD屏的背部,通过板载排针与屏体的FPC排线座实现硬连接,不需要额外飞线转接,能大幅降低操控端组装时的接线复杂度,尤其适合DIY改装3D打印机、工业级桌面3D打印设备的前装操控模块集成。从功能特性上看,板载集成了USB转串口芯片、稳压电路、蜂鸣器提示模块、

  复位按键以及扩展接口,既可以通过排线直连Duet系列主控板实现实时参数调整、打印进度查看、温度阈值设置等操作,也能通过板载的USB接口直接连接电脑做固件升级与触控校准,板上预留的固定孔位完全匹配市面上通用的PanelDue屏壳安装位,安装时不需要额外对壳体做打孔或切削加工。设计思路上,这块PCB做了多层板布线优化,将电源回路与信号回路做了分层隔离,避免3D打印机工作时加热棒、步进电机产生的电磁干扰串入触控信号回路,导致触控漂移、指令误触发的问题;接口布局全部调整到板体的下侧边缘,安装后所有外接排线都从屏体下方引出,不会和屏体背部的金属屏蔽罩产生空间干涉,板上的蜂鸣器位置特意避开了屏体的安装凸台,

  组装后蜂鸣器的出声孔刚好对准壳体预留的出声位,不会出现提示音闷堵的情况。从安装边界尺寸来看,板体整体轮廓和适配的LCD屏背部有效安装区域完全重合,长宽尺寸控制在屏体边框的覆盖范围内,安装后不会超出屏体外壳的内部容纳空间,板上最高的元器件是板端的晶振与排座,高度控制在8mm以内,和屏体背部的间隙预留了2mm的安全距离,不会出现元器件顶到屏体背部导致屏体碎裂的问题;固定孔采用非金属化过孔设计,安装时使用M2铜柱直接和屏壳连接,不需要额外做绝缘处理,孔位公差控制在±0.1mm,和标准屏壳的对位精度完全满足批量组装要求。实际装机测试中,这块PCB可以适配5寸、7寸两种尺寸的PanelDue触控屏,

  只需要通过板载的拨码开关调整输出分辨率参数即可,不需要更换固件,对于设备改装用户来说,替换原有后板只需要拧下4颗固定螺丝,拔下原有排针插接到新板上就能完成升级,整个过程不需要焊接操作,大幅降低了改装门槛。板上的电源输入回路做了反接保护与过流保护设计,即使接线时误将正负极接反,也不会烧坏屏体与主控板,能有效降低DIY装机时的硬件损坏风险,稳压模块可以兼容12V与24V两种设备常用供电电压,不需要额外调整供电模块参数,适配绝大多数市售的桌面级3D打印设备供电体系。
