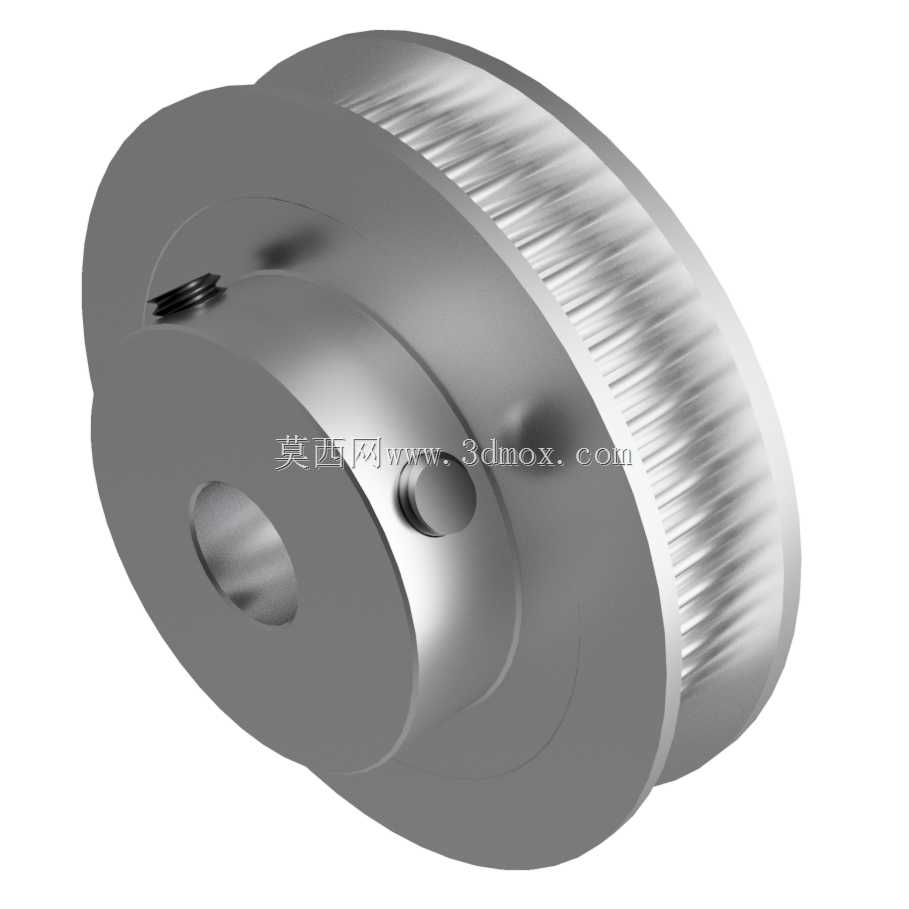

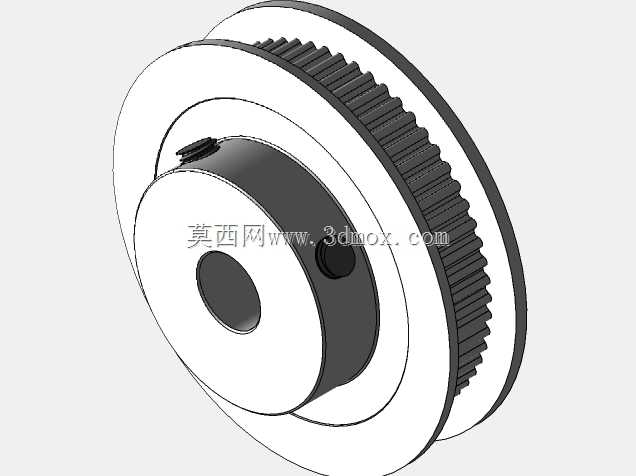

60齿GT2型带式挤出机用同步带轮

在桌面级熔融沉积挤出设备、小型带式输送机构、轻载精密传动工位中，同步带轮是保障传动比稳定、消除滑移误差的核心基础零件，这款60齿GT2规格带轮，正是针对小载荷精密传动场景优化设计的适配部件。先从实际安装边界说起，这款带轮适配6-6.5mm宽度的GT2同步带，带轮自身内孔直径为8mm，可直接适配市面常见的8mm输出轴步进电机、挤出机驱动轴，安装时无需额外加装轴套，轮毂侧预留的紧定螺钉孔可直接完成轴向与周向固定，紧定螺钉的位置避开了带轮齿圈的受力区域，不会对带齿啮合精度造成影响。齿形部分严格遵循GT2带轮的2mm节距标准，60齿的齿数设计对应120mm的节圆周长，在搭配常见的20齿驱动轮时可实现3:1的减速比，足够满足小型挤出机对送料扭矩的提升需求，也能适配小型输送线对低速平稳输送的传动要求。设计过程中对齿形轮廓做了适配优化，齿顶与齿根的过渡圆弧做了微小的圆角处理，避免带齿长期啮合过程中出现应力集中导致的同步带磨损加快问题，齿面的粗糙度控制在适合工程塑料带啮合的区间，既不会因为过于光滑出现传动打滑，也不会因为粗糙度过高加速带体磨损。带轮的轮缘部分做了双侧挡边设计，挡边高度略高于同步带的厚度，可避免高速运转过程中同步带出现跑偏、脱齿的问题，这一点在立式安装的挤出机送料机构中尤为重要，立式安装时带体受重力影响容易出现侧向偏移，双侧挡边可以完全约束带体的轴向窜动，无需额外加装带轮挡片调整结构。轮毂部分的长度做了适配优化，既保证了与轴的配合长度足够传递额定扭矩，不会出现轴孔配合过短导致的带轮晃动，也不会因为轮毂过长占用过多的安装空间，对于内部安装空间紧凑的桌面级挤出机来说，这种尺寸平衡可以有效减少周边结构的避让设计工作量。从实际使用场景来看，这款带轮除了适配带式挤出机的送料驱动机构，也可以用在小型自动化设备的轻载输送工位、3D打印机的轴传动结构、小型实验设备的精密传动单元中，GT2带型本身的背隙小、传动精度高的特性，搭配60齿的大带轮减速结构，可以在不额外增加减速器的情况下获得足够的输出扭矩，同时保证传动过程的平稳性，不会出现链传动的多边形效应问题，也不会出现平带传动的滑移丢转问题。设计时还考虑了不同加工方式的适配性，带轮的整体结构没有复杂的倒扣与异形曲面，不管是采用金属切削加工铝合金材质，还是采用3D打印加工工程塑料材质，都可以顺利完成制造，不需要额外设计拆分结构，对于小批量自制设备的开发者来说，可以直接根据自身的载荷需求选择对应的加工方式与材料，轻载场景下用PLA、PETG等常见3D打印材料即可满足使用要求，载荷稍大的场景可以选用铝合金切削加工的版本，结构本身不需要做额外调整。安装尺寸的公差设计上，内孔采用基孔制的间隙配合公差，既可以保证轴顺利穿入，也不会因为配合间隙过大出现传动偏心问题，紧定螺钉孔的位置与齿圈的相对位置做了统一，安装时紧定螺钉对准轴的平面位置即可保证带轮的径向跳动控制在合理范围内，不需要做额外的动平衡调整，对于转速在每分钟几百转的轻载传动场景来说，这个精度等级完全可以满足长期使用的要求。
