绿黑格纹双翘街头代步滑板结构设计

日常街头代步、滑板场技巧练习场景里，这类双翘滑板是最常见的滑行载体，建模时首先要匹配实际使用的受力边界，不能只做外观曲面的复刻。先从板面的轮廓曲率说起，板头板尾的上翘角度控制在17到19度区间，这个角度是兼顾Ollie带板灵敏度和滑行稳定性的折中值，要是翘度过高，日常刷街时脚位容易打滑，翘度过低则点板反馈迟滞，做豚跳动作时很难带起足够的板身高度。板面的整体长度控制在80厘米左右，宽度取20厘米，这个尺寸适配国内多数青少年及成年滑手的脚型，站板时前脚位于板面前端三分之一处，后脚踩在板尾翘曲起始位置，脚感贴合度刚好，不会出现板身过窄卡脚、过宽转向费力的问题。

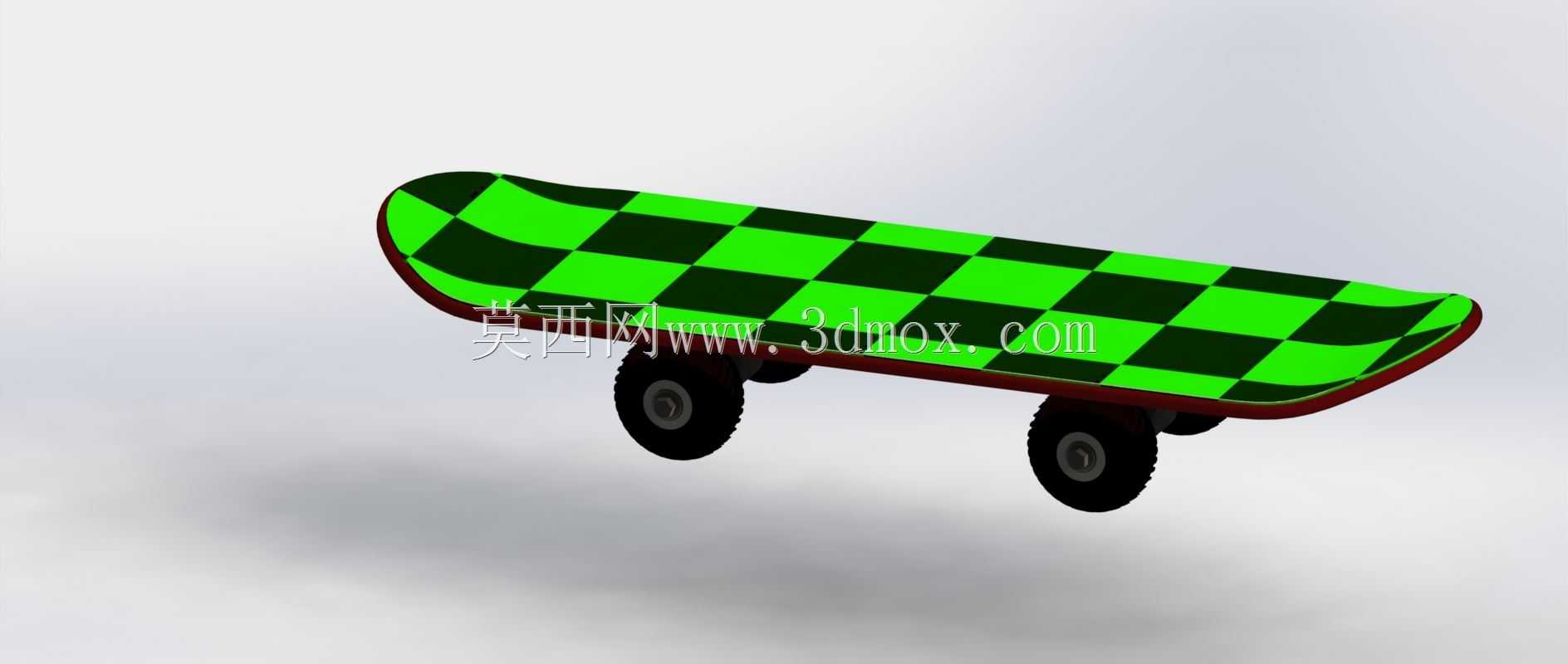

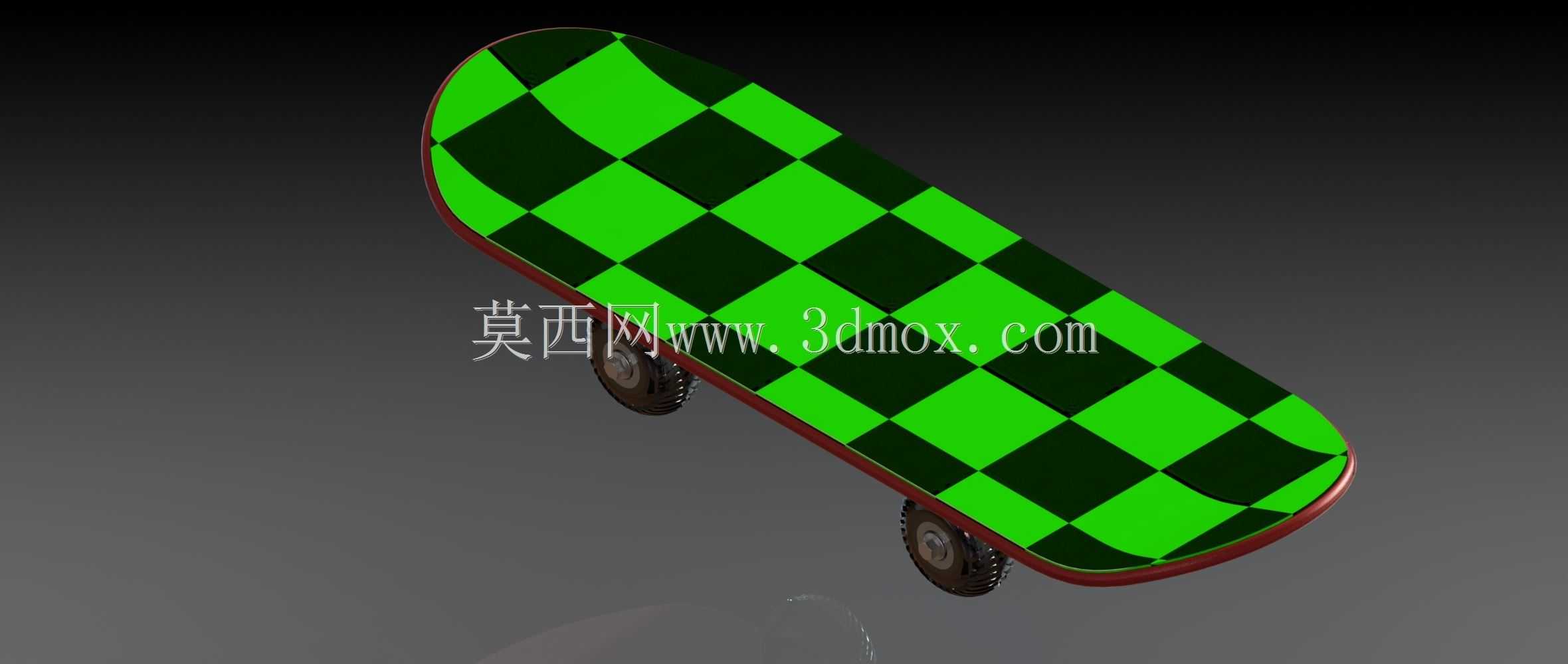

板面的边缘做了1.5毫米的圆角包边处理，对应实际产品里的砂面包覆边界，避免边缘应力集中导致的板面分层，板身的弧形脚窝深度控制在8毫米，既不会因为脚窝过平导致滑行时脚位偏移，也不会因为凹陷过深卡鞋影响动作切换。这次建模里的绿黑格纹饰面，是直接映射到板面的顶层蒙皮区域，对应实际生产里的防滑砂纸下方的装饰层，格纹的尺寸做了等比例缩放，每块方格的边长控制在5厘米，刚好顺着板身的曲面做UV展开，不会出现边缘纹理拉伸变形的问题。

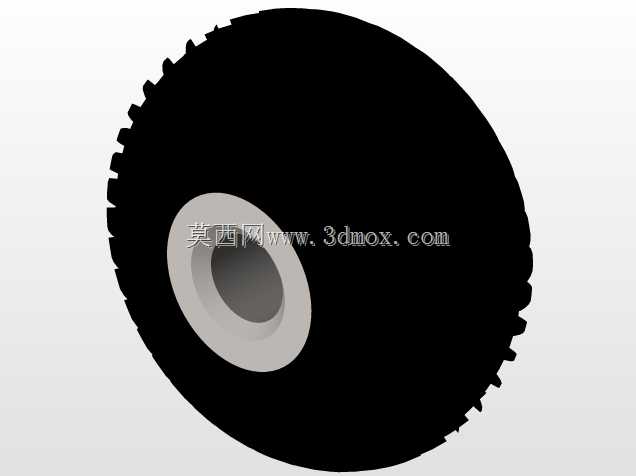

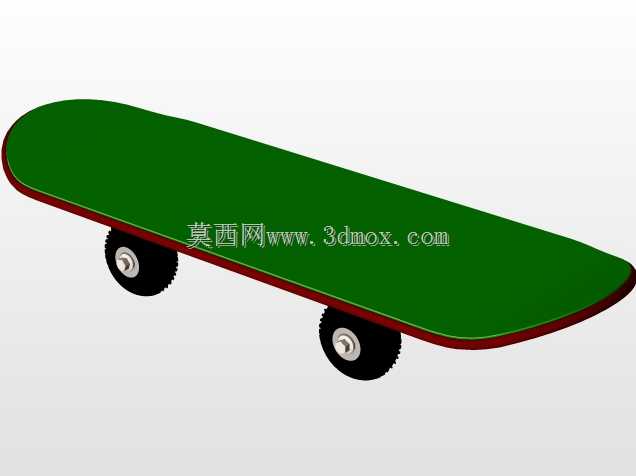

轮组部分的设计是整个结构的核心，四个轮子采用等距排布，前后轮的轴距控制在45厘米，这个轴距能保证高速滑行时的直线稳定性，过小的轴距会让转向过于灵敏，刷街遇到小石子就容易晃板摔落，过大的轴距则会让转弯半径变大，过弯时需要更大的压板幅度。轮子的直径取54毫米，硬度对应双翘板常用的100A硬度区间，建模时轮子表面做了细微的防滑纹理，和桥钉的连接位置预留了轴承安装位，轴承位的内径做了8毫米的标准尺寸，匹配通用的608轴承，不需要额外定制配件，后期维护更换零件时可以直接采购市售标准件。

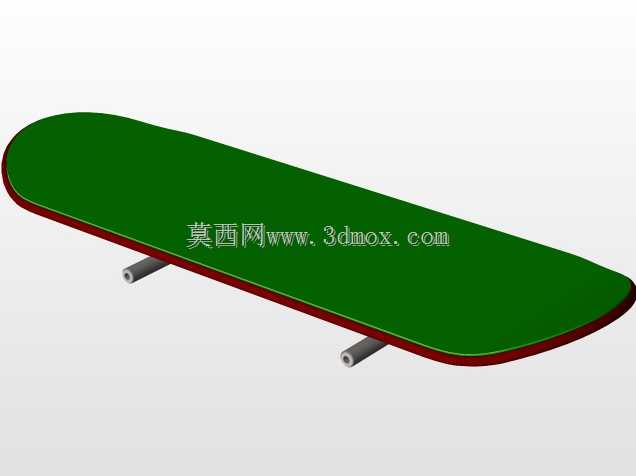

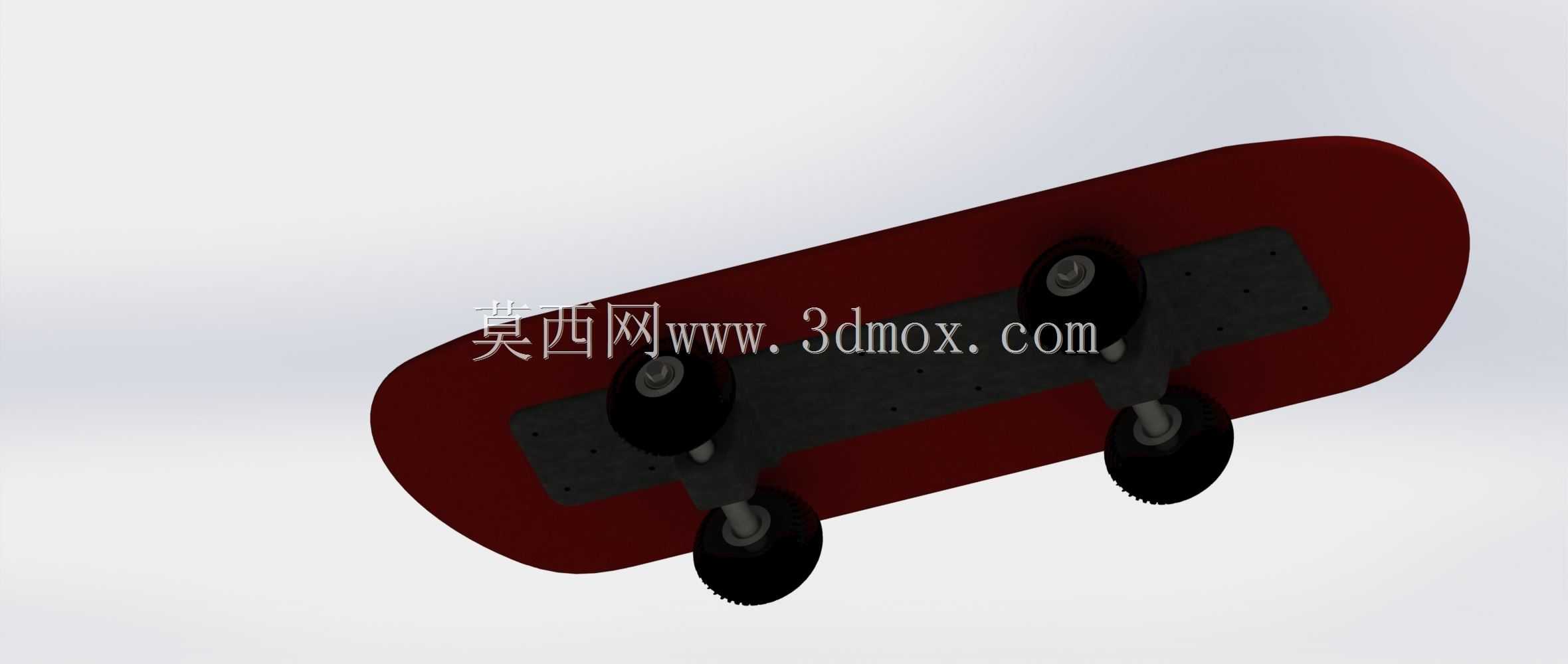

支架也就是桥的部分，建模时做了和板面的安装孔位对齐，每侧支架用四颗桥钉固定，孔位的间距做了行业通用的4.2厘米标准，不管是更换高桥还是矮桥都能直接适配，支架的转向轴做了5度的内倾角，这个角度能让压板转向时的反馈更线性，不会出现转向死点。桥身和板面接触的位置预留了2毫米的垫片安装间隙，对应实际组装时的减震垫片，能过滤掉滑行时路面传来的细碎震动，减少脚面的震感。

实际使用中，这类滑板除了街头刷街代步，也能适配U型池、街式障碍等场地的技巧动作，所以建模时整个板身的受力做了简化的力学验证，板面中部的承重阈值按100公斤静载荷做的结构加强，板头板尾的点板位置做了局部加厚，避免频繁点板导致的板头开裂。轮组和支架的连接位置做了防松结构的预留，对应实际产品里的防松螺母，长时间滑行震动也不会出现轮组松动脱落的问题。

建模过程中没有做多余的装饰性结构，所有曲面和实体特征都对应实际产品的生产工艺，板面的分层结构在模型里做了简化的层厚区分，表层的防滑砂层、中间的枫木加压层、底部的装饰层都做了独立的实体分组，后期如果要做工程图导出或者生产开模参考，可以直接提取对应层的轮廓尺寸。边缘的包边弧度做了连续曲率处理，不会出现曲面折角，对应实际生产里的热压成型工艺，不需要后续额外的打磨工序就能直接出模。

很多新手建模时容易忽略的安装边界问题，这次建模里都做了预留：桥钉的穿孔直径做了5毫米，比标准桥钉直径大0.2毫米，安装时不会出现孔位过紧需要强行扩孔的问题；轮子和支架之间预留了0.5毫米的间隙，轮子转动时不会蹭到桥身产生阻力；板尾的最低点距离地面的高度控制在12厘米，做板尾点板动作时不会因为离地间隙过小导致磨地面，也不会因为间隙过大让点板行程变长影响动作效率。

从结构设计的角度看，这类代步运动器材的建模不需要追求过于复杂的异形结构，所有尺寸都要服务于实际使用的脚感和耐用性，比如板面的弧度不能只看视觉效果，要反复核对站脚时的贴合度，轮组的排布不能只追求对称美观，要匹配滑行时的受力分布，哪怕是表面的格纹装饰，也要顺着板身的曲面做展开，不能出现纹理错位影响外观还原度。整个模型的所有装配关系都做了干涉检查，没有出现零件之间的穿模问题，装配顺序和实际产品的组装流程一致，先把轴承压入轮子，再把轮子固定到支架上，最后用桥钉把支架固定到板面，整个流程不需要额外的调整就能完成虚拟装配。
