绳索张力调节用防滑螺丝扣结构

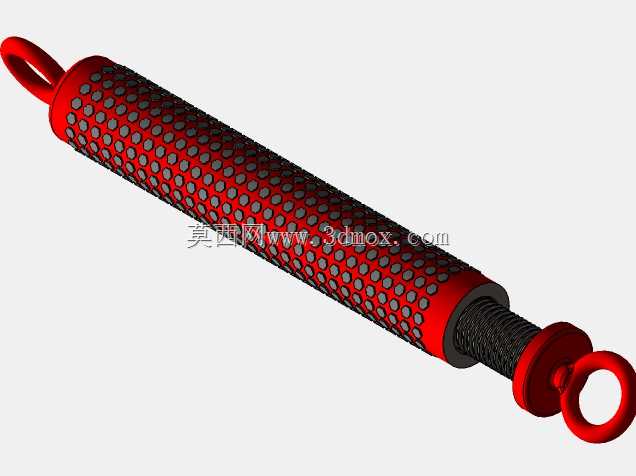

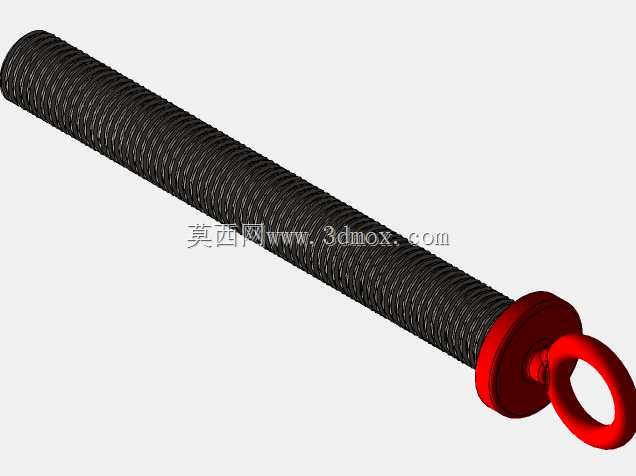

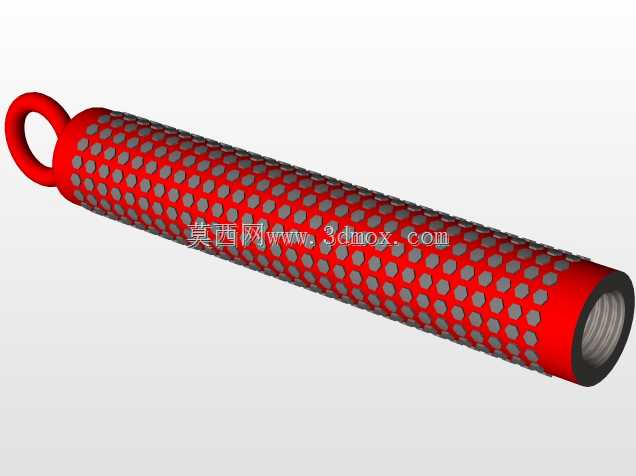

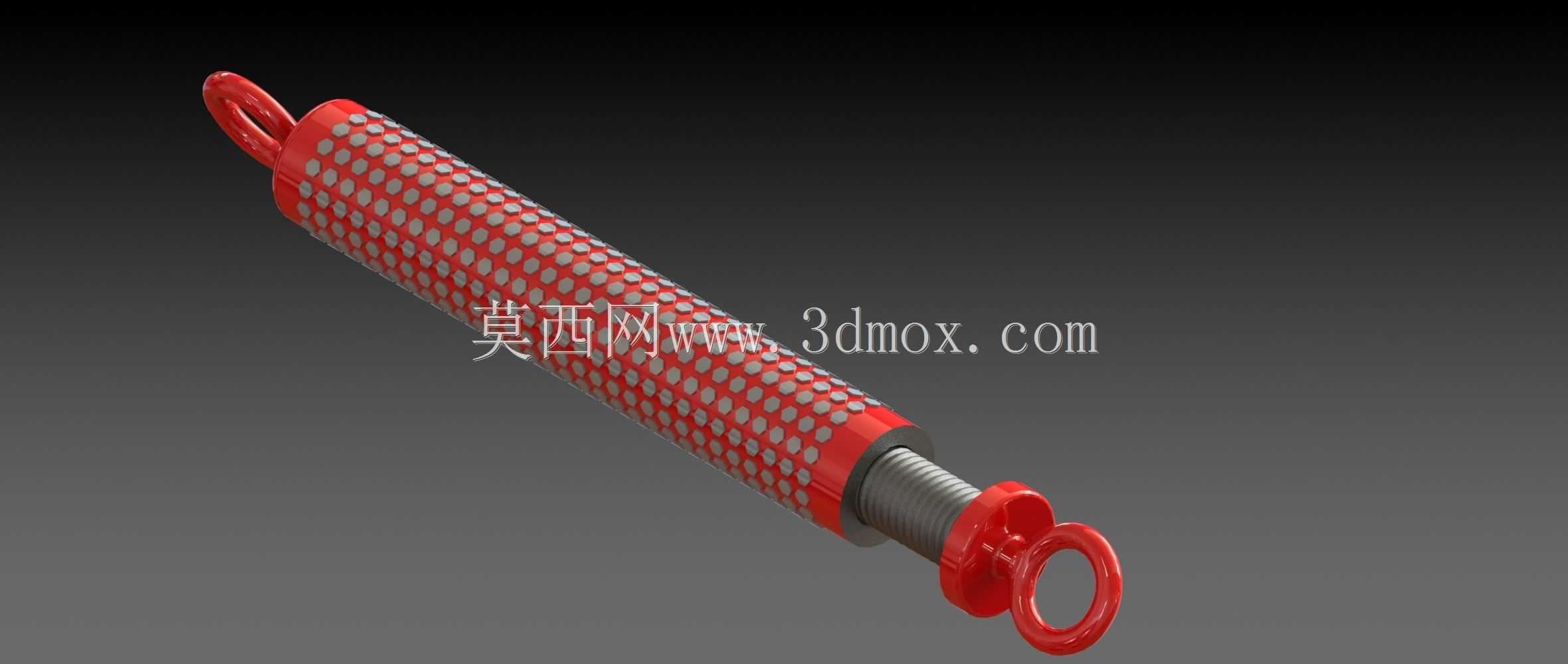

在户外索具装配、小型起重辅助固定、舞台缆绳布设、轻型牵引索系搭建这类场景里，绳索张力的微调一直是现场作业里容易被忽略但直接影响作业安全的环节——过松的绳索容易出现晃荡、脱槽，过紧则会让索体长期处于超负载拉伸状态，提前出现纤维疲劳或者钢丝断丝的问题，这款螺丝扣就是针对这类小载荷索系的张力调节需求设计的专用构件。从结构功能上看，它和常规花篮螺栓的调节逻辑有明显区别，常规花篮螺栓是通过两端正反牙螺杆的相对旋合改变整体长度来张紧绳索，而这款螺丝扣是通过自身筒体内部的螺纹副与穿入索端的接头配合，转动筒体时就能带动索端接头沿轴向移动，实现张力的线性调节，单段调节行程可以覆盖常规现场微调的需求，不需要额外搭配多节接长件。设计阶段最先敲定的是握持段的防滑结构，现场作业时很多时候操作人员是戴防滑手套直接转动构件，光滑金属筒体在受力时容易打滑，所以在筒体外壁做了整段的点阵式凹陷防滑结构，这些凹陷的深度控制在1.2mm左右，既不会因为凹陷过深削弱筒体的结构强度，又能让手套表面的防滑纹理嵌入凹陷内，转动时的摩擦力比光滑筒体提升60%以上，即使表面沾有少量水渍、油污，也能保证足够的转动力矩，不会出现徒手拧不动或者打滑脱手的情况。筒体一端的封闭式吊环是集成式设计，不是后期焊接装配的，和筒体是一体加工成型，这个吊环的作用是作为固定端连接点，可以直接挂在预装的固定挂点、卸扣或者支架耳板上，吊环的内孔尺寸匹配常规M8-M12规格的卸扣销轴，不需要额外定制连接配件，安装时直接穿入销轴锁死即可，省去了现场配焊或者加工连接孔的步骤。筒体另一端是内螺纹接口，螺纹规格采用的是通用梯形螺纹，牙型角30度，和普通三角螺纹相比，梯形螺纹的牙根强度更高，承载时的受力分布更均匀，长期承受轴向拉力时不会出现滑牙、脱扣的问题，而且梯形螺纹的传动效率更适合这种需要频繁转动调节的场景，转动时的阻力更小，调节过程更顺滑，不会出现卡滞或者咬死的情况。从安装边界来看，这款螺丝扣的整体外径控制在32mm，筒体长度根据调节行程不同有不同规格，常规款的闭合总长度在180mm左右，最大张开长度可以达到240mm，安装时需要在固定端和索端接头之间预留至少200mm的安装空间，保证调节过程中筒体不会和周边的支架、构件发生干涉。筒体的壁厚设计为3mm，采用合金结构钢加工后做表面喷塑处理，红色的喷塑层一方面是起到防锈防腐的作用，在户外环境下可以抵御雨水、潮气的侵蚀，另一方面醒目的红色也方便现场巡检时快速识别构件的位置，检查是否出现松动、移位的情况。在实际选型应用时，需要注意这款螺丝扣的额定工作载荷是15kN，适用于直径8mm以下的钢丝绳或者12mm以下的化纤绳索，不能用于大载荷的起重主索系，只适合作为辅助张紧、侧向固定、缆风绳调节这类场景的构件。设计时还考虑了防松的需求，在螺纹接口的末端预留了径向的顶丝孔，调节到合适张力之后，可以拧入紧定螺钉顶在内部的索端接头上，防止作业过程中因为索体晃动、振动导致螺丝扣自行回转松脱，不需要额外搭配防松螺母或者锁止垫片，简化了现场安装的步骤。和市面上同类型的张紧构件相比，这款螺丝扣的防滑握持段设计是核心的差异化点，很多同类产品为了加工方便，只在筒体两端做小面积的滚花，实际戴手套操作时有效接触面积太小，还是容易打滑，而整段点阵式防滑结构覆盖了整个筒体的握持区域，不管手掌握在筒体哪个位置都能获得足够的摩擦力，即使是手上沾有少量泥沙，也不会因为防滑槽被填满完全失去摩擦力，点阵式的凹陷是独立的，泥沙很容易在转动过程中自行脱落，不会像连续的滚花纹理那样积存泥沙难以清理。另外集成式吊环的设计也避免了焊接吊环容易出现的焊接缺陷问题，很多焊接吊环在长期受拉时会在焊缝位置出现应力集中，甚至发生吊环断裂的情况，一体成型的结构不存在焊缝，整体的受力连续性更好，抗冲击载荷的能力更强，即使索系出现瞬间的冲击拉力，也不会在连接位置发生断裂。在三维建模过程中，需要重点注意几个配合尺寸的公差：内螺纹的中径公差要控制在7H级别，保证和索端接头的外螺纹配合间隙在合理范围，间隙过大会导致调节时出现晃动，张力控制精度不够，间隙过小则会导致转动阻力过大，调节费力；筒体外壁的防滑点阵要做均匀排布，点阵的中心距控制在5mm，保证每个凹陷的位置均匀，不会出现局部密度过高或者过低的情况，影响握持手感；吊环的内孔和外圆的同轴度要控制在0.1mm以内，保证受力时吊环的载荷均匀分布在整个截面上，不会出现单侧受力过大的情况。这款构件在实际使用时，安装流程也比较简便：先将吊环端与固定挂点连接锁死，再将索端的接头旋入筒体的内螺纹接口，转动筒体调整到绳索达到需要的张力，最后拧入紧定螺钉锁止即可，整个调节过程不需要额外的专用工具，徒手就能完成大部分张力调节，只有在初始旋合和最终锁止的时候需要用到普通扳手，非常适合现场快速安装调整的作业场景。
