可调式重型管钳结构设计方案

在民用给排水施工、工业管道运维、油气场站检维修、消防管路布设等场景中，管钳是管路装拆作业无法替代的手动夹持工具，区别于普通固定开口扳手，其核心价值在于可通过调节钳口开口尺寸适配不同外径的金属管材、管路接头，依靠钳口齿纹与管件表面的咬合摩擦力传递扭矩，完成螺纹副的拧紧与拆卸动作。

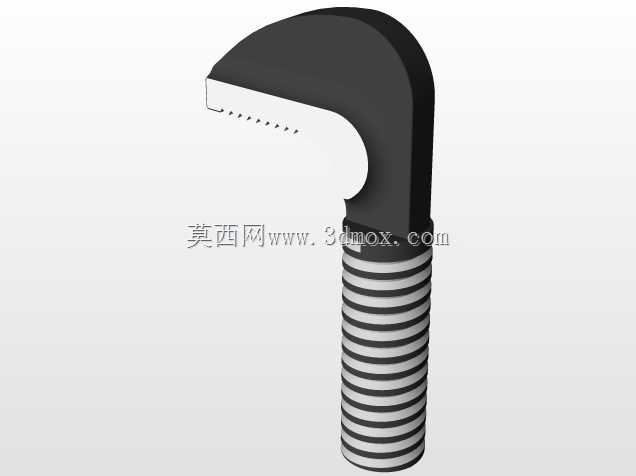

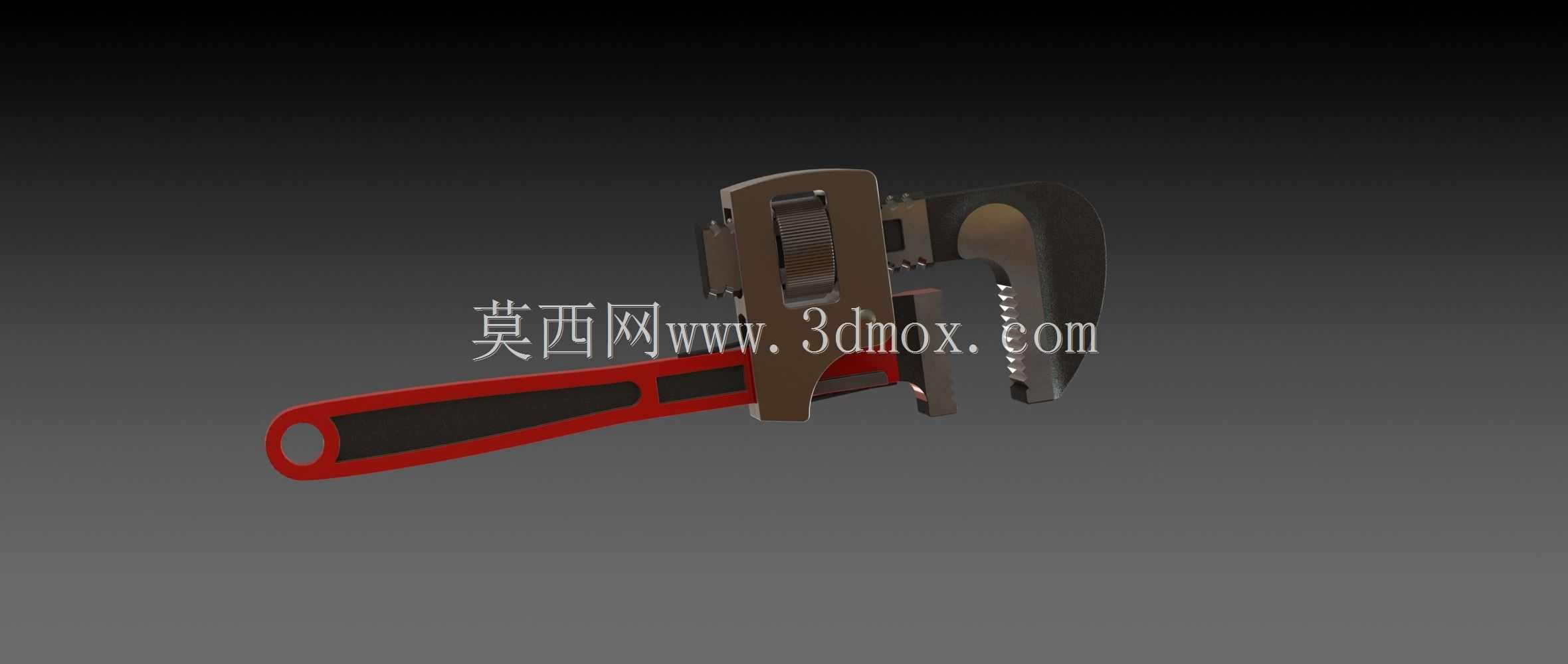

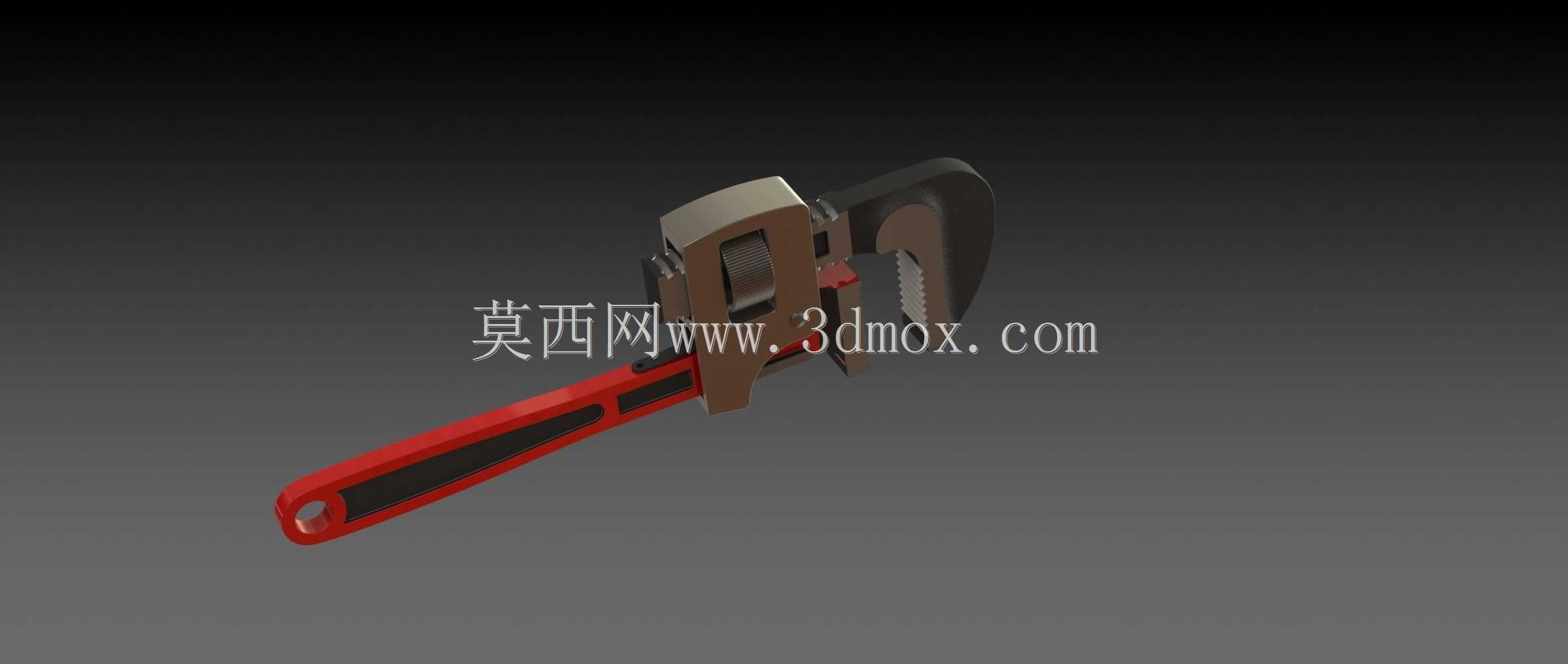

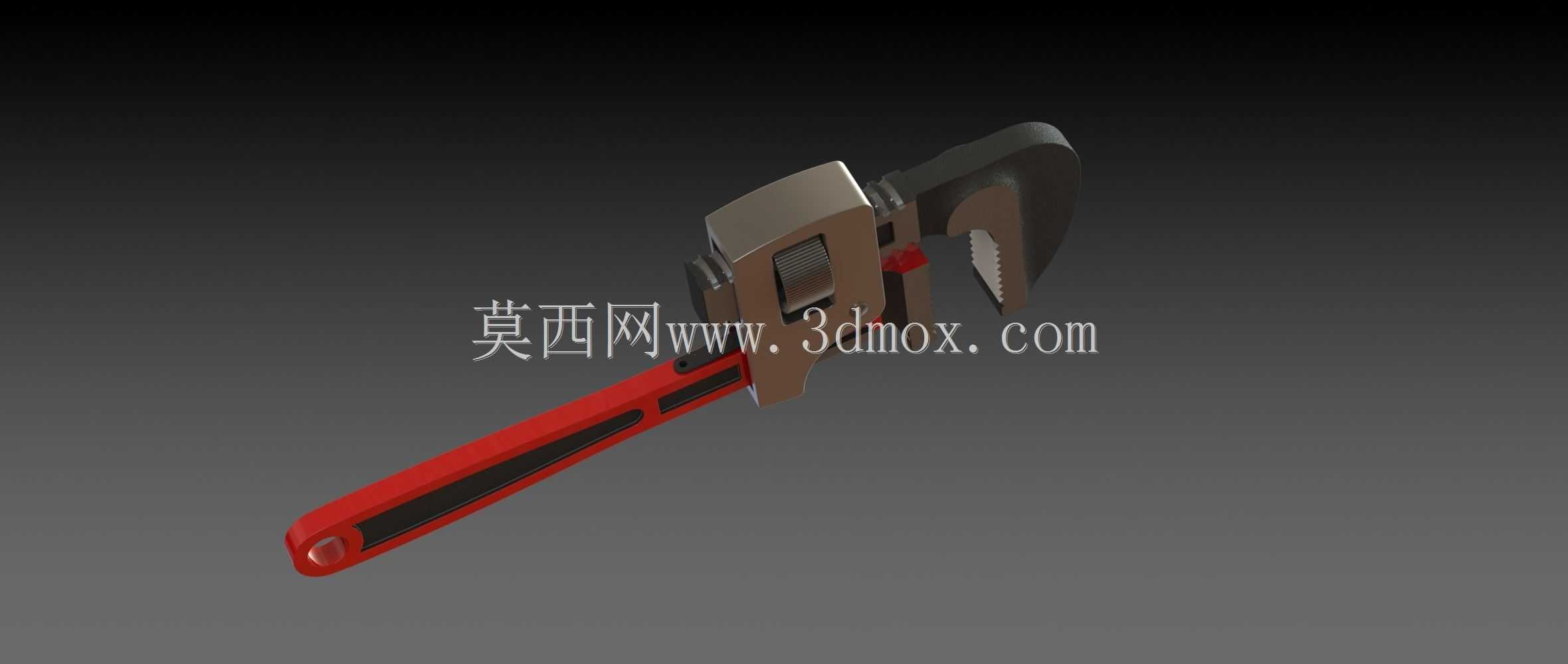

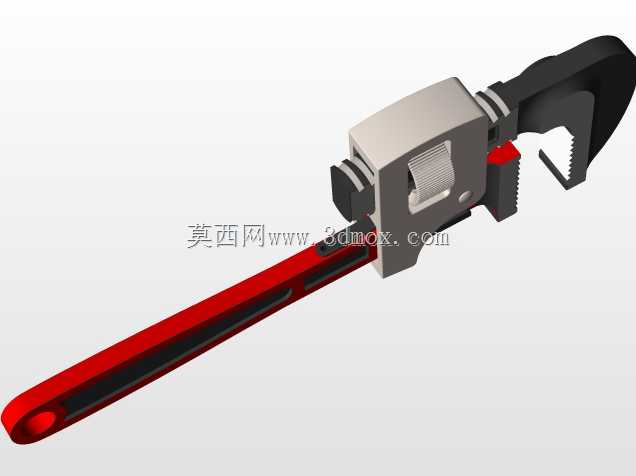

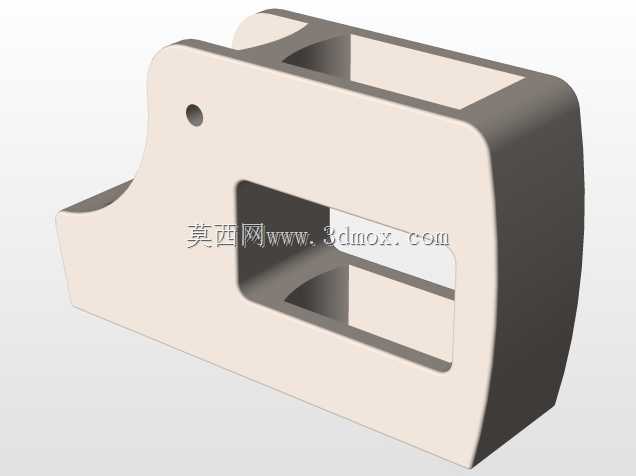

这款管钳的整体结构遵循传统重型管钳的力学传递逻辑，主要由固定钳身、活动钳块、调节螺母、防滑手柄、复位弹簧几个核心部件构成，设计过程中首先针对不同管径的夹持需求做了受力边界核算：固定钳身采用一体式锻造结构的设计思路，从钳头夹持段到手柄握持段做连续的变截面过渡，避免应力集中导致的钳身断裂，钳头与手柄衔接的弯折角度经过反复校核，确保作业时握持发力的力臂长度足够，同时不会因为角度过小导致操作时钳身与管壁发生干涉。活动钳块与固定钳身的配合采用燕尾槽导向结构，这种导向形式的优势在于配合间隙可控，承受大扭矩夹持时不会出现钳块偏移、松脱的问题，钳块上的齿纹采用斜向排布设计，齿尖做了合理的淬火硬度处理，咬合管件时既能嵌入管材表面形成足够的静摩擦力，又不会因为齿尖过脆在大扭矩下崩齿，齿纹的倾斜方向特意设计为与拧紧扭矩的受力方向匹配，施加拧紧力时齿纹会随着受力增大进一步嵌入管壁，避免打滑，反向拆卸时也能通过调整握持角度实现可靠咬合。

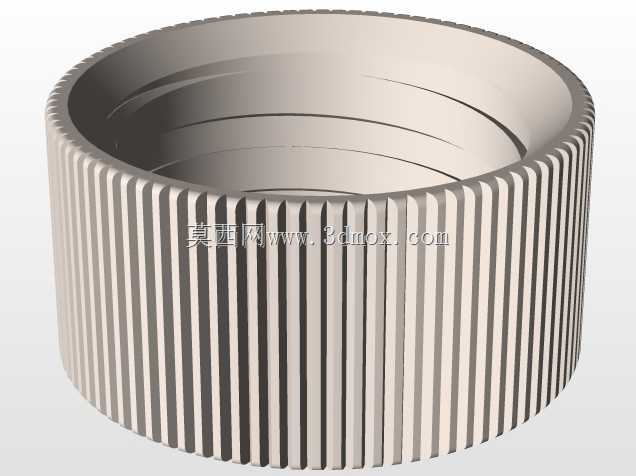

调节机构采用开放式梯形螺纹螺母配合，梯形螺纹的自锁性能足够，调节到对应开口尺寸后不会因为作业受力出现钳口自行退移的问题，螺母的外圈做了滚花处理，即使手上沾有油污、水渍也能顺畅转动调节开口大小，调节行程覆盖了从DN15到DN50的常用金属管材外径，完全覆盖日常家装、常规工业运维的管路规格需求。手柄部分采用包胶结构设计，内部为金属承力芯体，外部包覆防滑橡塑材料，握持段做了符合人手握持弧度的凹陷造型，长时间施力作业时能减少手掌的压应力集中，手柄末端做了挂孔设计，方便工具收纳时悬挂存放，也可在需要额外加力时穿入加力杆延长力臂，应对锈蚀严重的顽固螺纹接头。

从安装与使用边界来看，这款管钳的整体长度适配单人双手握持操作，钳头最大开口状态下的整体外轮廓尺寸经过优化，在狭窄的管道井、设备旁的狭小操作空间内也能完成小角度的扳动作业，不会因为整体尺寸过大出现操作卡滞。设计过程中特意对钳口的咬合深度做了限制，避免过度咬合导致薄壁管材出现变形、咬穿的问题，针对镀锌管、无缝钢管、PPR衬塑钢管等不同材质的管路，齿纹的咬合压强控制在合理区间，既能传递足够扭矩，又不会破坏管材的表面防护层。在实际作业场景中，这款管钳可独立完成大部分管路螺纹连接作业，无需搭配其他辅助夹持工具，活动钳块与固定钳身的配合面做了耐磨处理，长期使用出现磨损后也可单独更换钳块配件，无需整体报废，降低工具的使用成本。钳身的表面做了防锈涂层处理，在潮湿的井下、户外施工场景中存放也不易出现锈蚀，调节螺纹处预留了润滑脂加注间隙，长期使用后可定期加注润滑脂保证调节顺畅，避免螺纹锈蚀卡滞。不同于轻型家用管钳，这款结构的管钳承力等级更高，可承受的最大扳动扭矩满足工业级管路施工的载荷要求，不会在大扭矩作业时出现钳身变形、断裂的风险，各部件的连接可靠性经过受力仿真验证，所有承力位置的安全系数均高于手动工具的行业通用要求，作业过程中不会因为部件失效引发安全隐患。
