医用肢体替代假体结构设计方案

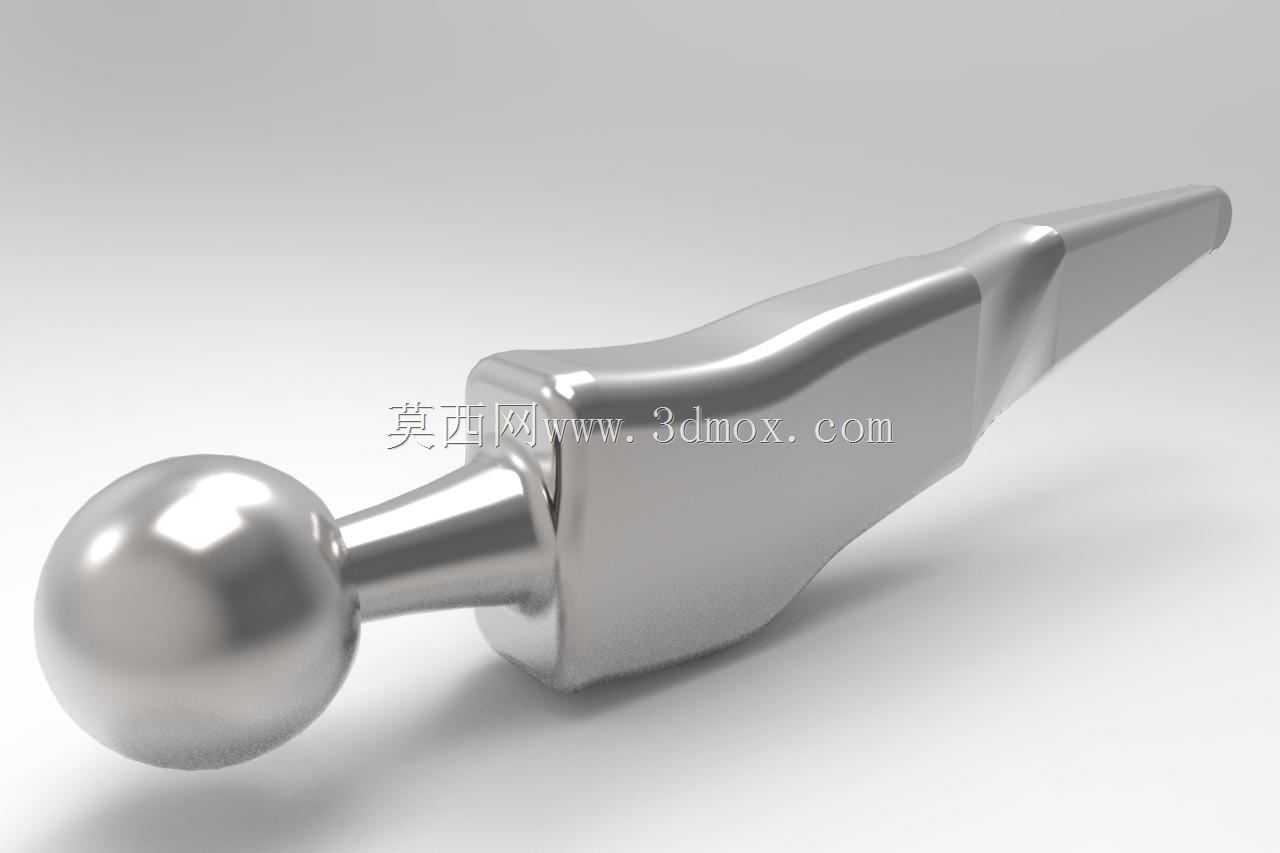

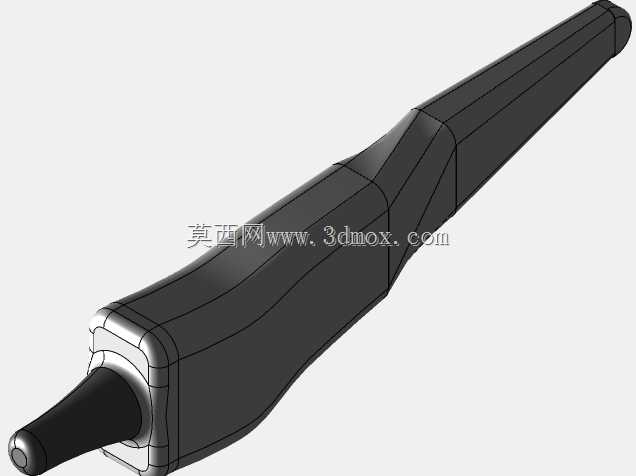

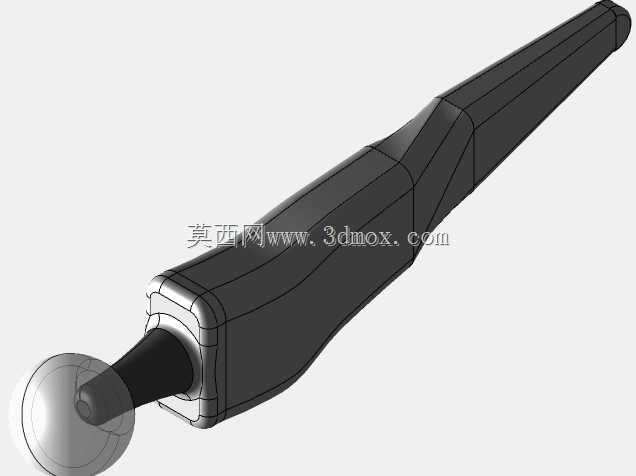

在临床康复与肢体功能重建场景中，这类假体的核心作用是替代缺损肢体段，承接残端的力学传导，匹配人体日常活动的关节活动度需求，适配行走、持物等基础动作的受力路径。设计初期首先要考虑残端适配界面的力学分布，避免局部应力集中造成的软组织压损，接触区域的曲面过渡需要完全贴合人体残肢的软组织轮廓曲率，在骨突位置预留足够的软接触缓冲空间，同时保证承力区域的载荷均匀传递到假体主承力结构上。从功能特性来看，假体的连接端需要兼容标准的康复辅具接口，可适配不同类型的外部功能组件，比如下肢假体可搭配储能脚、膝关节组件，上肢假体可搭配机械手、装饰性外壳，接口位置的配合公差控制在H7/g6的间隙配合区间，既保证拆装便捷性，又避免使用过程中出现晃动异响。主承力结构的外形采用流线型过渡设计，减少外部轮廓的突兀棱角，一方面降低穿戴过程中对衣物的剐蹭，另一方面在意外磕碰时能分散冲击力，避免结构局部应力过载出现断裂。设计过程中优先考虑受力路径的最短传递，将残端传来的垂直载荷、扭转力矩直接通过主支撑臂传导到远端功能组件，内部筋板布局沿着主应力线方向排布，在保证整体结构强度的前提下尽可能削减非承力区域的材料厚度，控制整体重量适配长期穿戴的负重需求。安装边界方面，假体近端的接受腔边缘需要超出残端软组织承压区域15-20mm，避免活动过程中残端从接受腔滑脱，远端接口的安装端面与接受腔基准面的平行度公差控制在0.1mm以内，保证外接组件安装后不会出现偏载。在日常使用场景中，这类假体需要承受平地行走、上下台阶、缓慢跑动等不同工况的交变载荷，结构的疲劳强度需要满足百万次循环加载无裂纹的要求，曲面衔接位置全部采用圆角过渡，圆角半径不小于3mm，避免应力集中造成的疲劳失效。针对不同的残肢长度，设计时预留了长度调节余量，可通过增减连接段的调节垫片适配不同患者的残端尺寸，调节结构采用防松卡扣设计，避免长期使用后出现长度移位。假体的外轮廓曲面充分考虑人体美学特征，穿戴后与健侧肢体的轮廓对称性偏差控制在5mm以内，降低使用者的心理适配负担。结构设计过程中同步考虑了后期维护的便捷性，易磨损的接口衬套采用可更换设计，不需要整体拆解假体即可完成衬套更换，降低后期维护成本。在受力仿真验证阶段，针对垂直冲击载荷、扭转载荷、侧向弯曲载荷分别做了工况校核，主承力结构的最大等效应力低于材料屈服强度的60%，保证足够的安全冗余，同时在接受腔的软接触区域预留了传感器安装位，可后续加装压力监测模块，实时反馈穿戴过程中的界面压力分布，方便康复医师调整适配参数。
