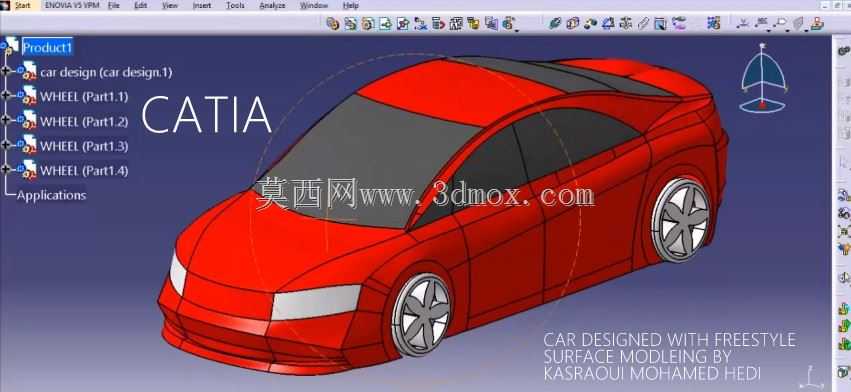

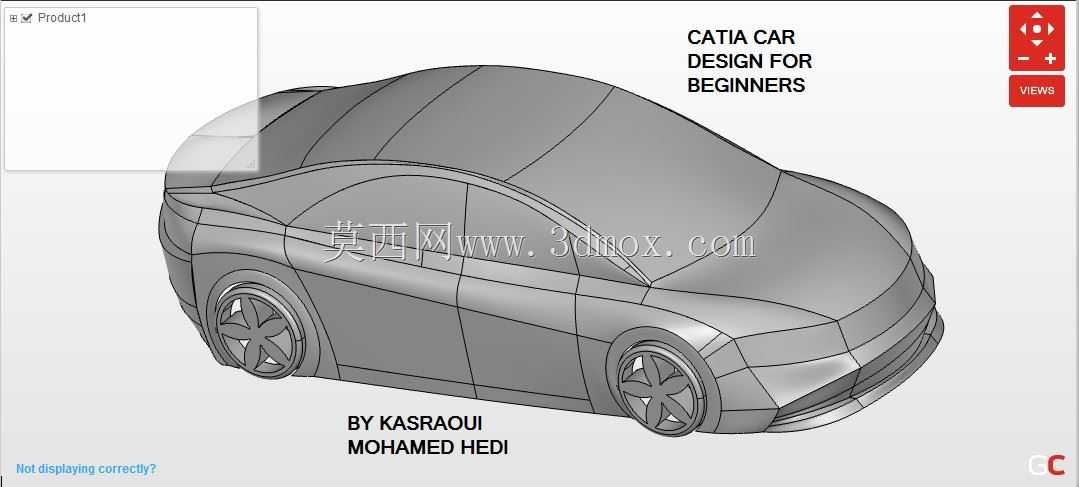

CATIA初学者练习用轿车曲面造型设计

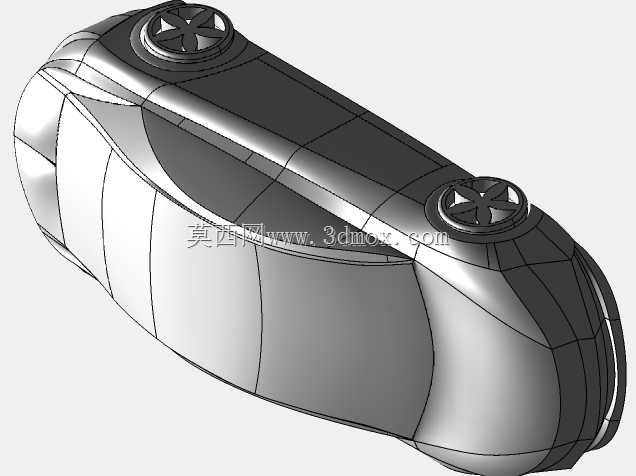

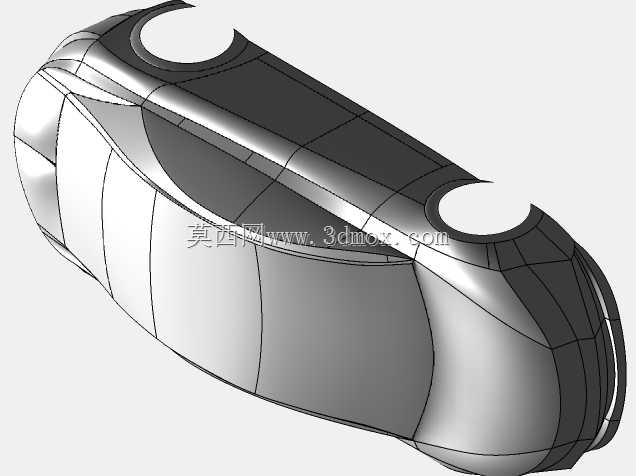

这套轿车曲面造型成果，主要面向汽车造型设计入门阶段的结构练习场景，可作为曲面建模逻辑训练、A级曲面构建思路梳理的实操载体，也能用于高校汽车设计专业的曲面建模课程实训，帮助初学者理解汽车外覆盖件的曲面衔接逻辑、光影顺接要求，掌握从基础轮廓线到完整外曲面的构建流程。从实际用途来看，该造型聚焦乘用车外饰曲面的基础形态搭建，覆盖了车头引擎舱曲面、前保险杠过渡面、侧围主曲面、车顶溜背过渡面、车尾收尾曲面以及轮包区域的曲面衔接，完整呈现了常规三厢溜背轿车的外饰曲面拓扑关系，能让练习者快速熟悉汽车外曲面的分块逻辑，理解不同区域曲面的曲率变化要求——比如车头区域需要兼顾进气结构预留、大灯安装面的曲率匹配，侧围曲面要保证腰线的光影连续性，轮包区域要满足轮胎跳动的空间边界同时做到曲面顺滑过渡。设计思路上，整体遵循汽车造型从骨架线到面的常规构建逻辑，先通过关键截面线锁定整车的长宽高比例边界，确定轴距、轮距、前后悬的基础尺寸框架，再逐步搭建各区域的基础曲面，通过曲面倒角、曲率匹配完成相邻面的顺接，过程中重点练习自由曲面的控制点调整技巧，理解不同阶数曲面在汽车外饰上的应用场景，比如大面多采用低阶曲面保证曲率光顺，过渡区域通过高阶曲面实现顺滑衔接而不出现褶皱。外形尺寸与安装边界层面，该造型按照常规紧凑型溜背轿车的比例搭建，整车长度控制在4.6米到4.7米区间，宽度在1.8米左右，高度在1.4米上下，轮拱区域预留了17到18寸轮毂的安装空间，轮包内侧与轮胎外轮廓保留了足够的跳动间隙，满足常规乘用车的轮胎跳动行程要求；侧围曲面预留了车门分缝的位置边界，车头区域预留了前大灯、前格栅的安装面位置，曲面的曲率变化符合常规外饰件的脱模角度要求，不会出现负角导致后续结构设计无法脱模的问题；车窗区域的曲面按照常规夹层玻璃的成型曲率搭建，保证玻璃可以顺利热弯成型，不会出现曲率突变导致玻璃加工难度陡增的问题。从工程落地的角度看，这套造型虽然是入门练习作品，但完整覆盖了汽车外曲面建模的核心要点，练习者可以通过该模型掌握曲面连续性的判断方法，理解G0、G1、G2连续在汽车外饰不同区域的应用要求，比如外饰大面之间需要达到G2连续才能保证漆面光影顺滑，而内饰非可见区域的衔接达到G1连续即可满足要求；同时模型中搭建的轮毂造型也同步练习了旋转阵列、曲面修剪的基础操作，理解轮辐曲面的构建逻辑，匹配整车的造型风格。在实际建模过程中，需要重点关注侧围腰线的曲率变化，保证从车头翼子板到车尾尾灯区域的腰线光影连续，不会出现拐点；车顶溜背过渡到车尾的区域要控制曲面的收敛速度，避免出现曲面褶皱；前后保险杠与侧围、翼子板的衔接区域要做好圆角过渡，匹配实车的分缝位置，保证后续结构设计时各覆盖件的安装间隙均匀。另外，该造型的曲面分块逻辑也贴合量产车的外覆盖件分件思路，练习者可以基于现有曲面直接进行外覆盖件的结构拆分，练习安装卡扣、加强筋的布置逻辑，理解造型面与结构面之间的偏移关系，掌握外饰件壁厚控制的基本要求，为后续参与实际量产车的造型设计工作打下基础。
