台式机ATX电源金属外壳钣金结构设计

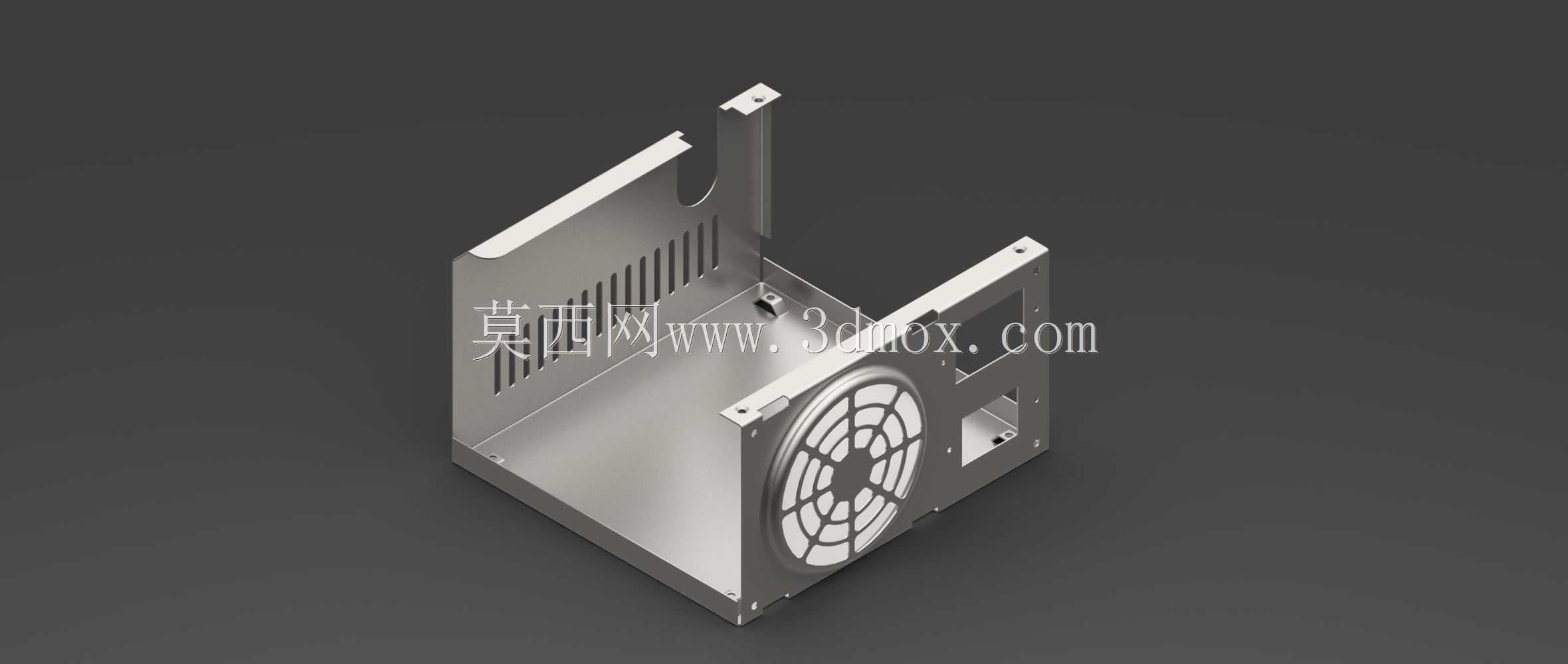

日常接触的台式机主机内部，ATX电源的承载壳体是容易被忽略但直接影响电源运行稳定性的核心结构件，本次呈现的钣金壳体就是这类构件的典型设计方案。从实际装机场景来看，这个壳体需要同时承担结构承载、电磁屏蔽、通风散热、安装定位四个核心作用，设计过程中需要平衡板材冲压成型的工艺性、装机适配的通用性、长期使用的结构强度三个维度的需求。

先从安装边界说起，这类壳体的外形尺寸严格遵循ATX电源的通用规范，长宽尺寸控制在150mm×140mm的标准区间，高度适配常规86mm规格的电源安装位，壳体边缘预留的折边公差控制在±0.2mm以内，确保能顺利滑入机箱的电源安装仓位，不会出现卡滞或者间隙过大的问题。壳体四个角位的安装孔位完全对应机箱电源位的标准固定孔，孔位做了翻边强化处理，避免多次拆装螺丝后出现孔位变形、滑牙的问题，翻边高度控制在1.5mm，刚好匹配常规M3电源固定螺丝的啮合长度，既保证连接强度，又不会因为翻边过高占用壳体内部的元件安装空间。

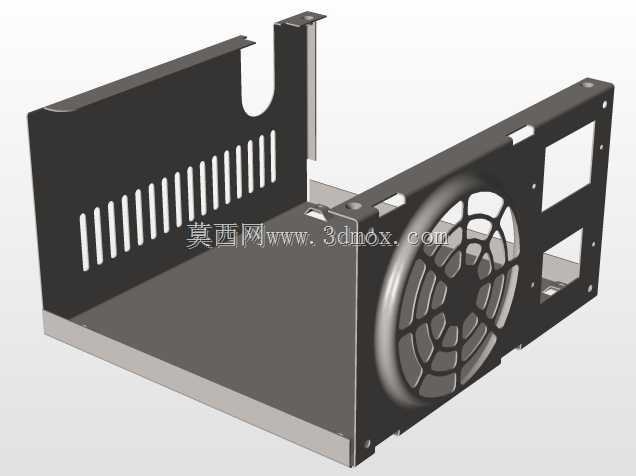

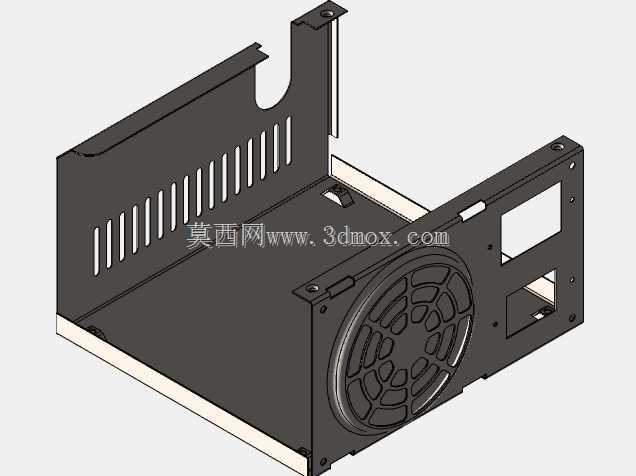

结构设计上，壳体采用0.8mm厚度的SECC电解镀锌钢板作为基材，这种板材的冲压成型性好，折弯后不易出现裂纹，同时自带的镀锌层能满足常规使用环境下的防锈需求，不需要额外做表面喷涂处理，降低加工成本的同时也避免涂层影响电磁屏蔽效果。壳体采用分体咬合的拼接结构，底板和侧围板通过冲压卡扣预定位后再做压铆连接，不需要额外焊接，既减少加工工序，也避免焊接变形导致的平面度超差问题。侧围板上预留的长条形通风冲孔是经过排布优化的，冲孔宽度控制在3mm，既保证足够的通风通流面积，又能避免异物从通风孔掉入电源内部造成电路短路，冲孔的排布方向顺着电源内部散热风道的走向，减少风阻的同时，也能利用冲孔的阵列结构提升侧围板的结构刚度，避免薄钢板受力出现凹陷变形。

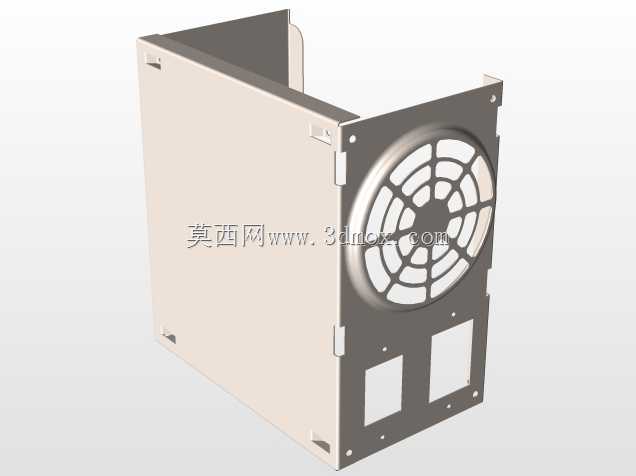

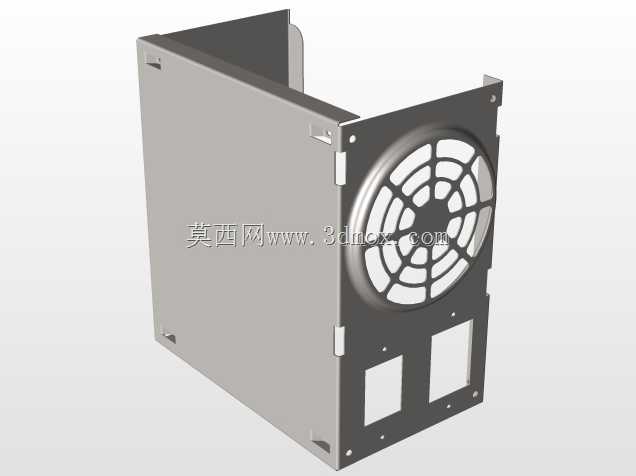

面向风扇安装的端面，预留了标准120mm散热风扇的安装位，四个固定柱采用冲压凸包结构，凸包高度刚好匹配风扇的安装厚度，凸包内攻M3标准螺纹，不需要额外压铆螺母柱，减少装配零件数量。风扇安装位的防护网栅采用一体冲压成型的格栅结构，格栅筋条宽度2mm，既保证手指不会触碰转动的风扇扇叶满足安规要求，又尽可能减少对进风气流的阻挡，格栅的圆角过渡处理避免冲压过程中出现应力集中导致的筋条断裂问题。

壳体内部的折边全部做了内卷边处理，没有裸露的锐边，避免生产装配过程中划伤操作人员，也防止安装内部PCB板、元件的时候刮破导线绝缘层造成短路隐患。壳体上预留的出线缺口位置做了翻边包胶的预留位，后续装配时可以套上橡胶护线套，保护电源输出线材不会被金属锐边割破绝缘层。靠近机箱尾部的侧面板上预留了市电输入插座、电源开关的安装位，安装位的定位尺寸完全匹配通用电源插座、开关的安装尺寸，公差控制在±0.15mm，确保插座、开关安装后不会出现松动、错位的问题，插座安装位周围预留了接地凸点，保证电源外壳能可靠接地，满足电气安全的要求。

从电磁屏蔽的角度考虑，壳体拼接处的咬合缝隙控制在0.1mm以内，避免电磁泄漏，同时壳体上的所有通风孔的最大尺寸小于电磁干扰波长的1/20，保证在通风散热的前提下不会削弱电磁屏蔽效果，满足民用IT设备的电磁兼容要求。壳体的底板上预留了PCB板安装的凸台，凸台高度4mm，让PCB板和金属底板之间留出足够的绝缘间隙，避免PCB板背面的焊点直接接触金属壳体造成短路，凸台的位置对应PCB板的标准安装孔位，不需要额外加装绝缘柱就能完成PCB的固定，减少装配工序。

实际生产中，这个壳体的所有折弯、冲孔、凸包结构都可以在普通数控冲床和折弯机上完成，不需要特殊的成型模具，适合中小批量的生产加工，板材的利用率在排样优化后可以达到82%以上，有效控制材料成本。装配过程中，所有零件都可以通过卡扣定位、压铆连接完成组装，不需要复杂的工装夹具，普通装配工人经过简单培训就能完成装配作业，装配效率高，适合规模化生产。在长期使用场景下，这个壳体的结构刚度足够支撑电源内部变压器、散热片等较重元件的重量，不会因为搬运、主机震动出现壳体变形、元件移位的问题，表面的镀锌层在常规办公、家用环境下可以保证5年以上不会出现锈蚀，满足IT设备的使用寿命要求。
