金属进给螺杆精密传动结构设计

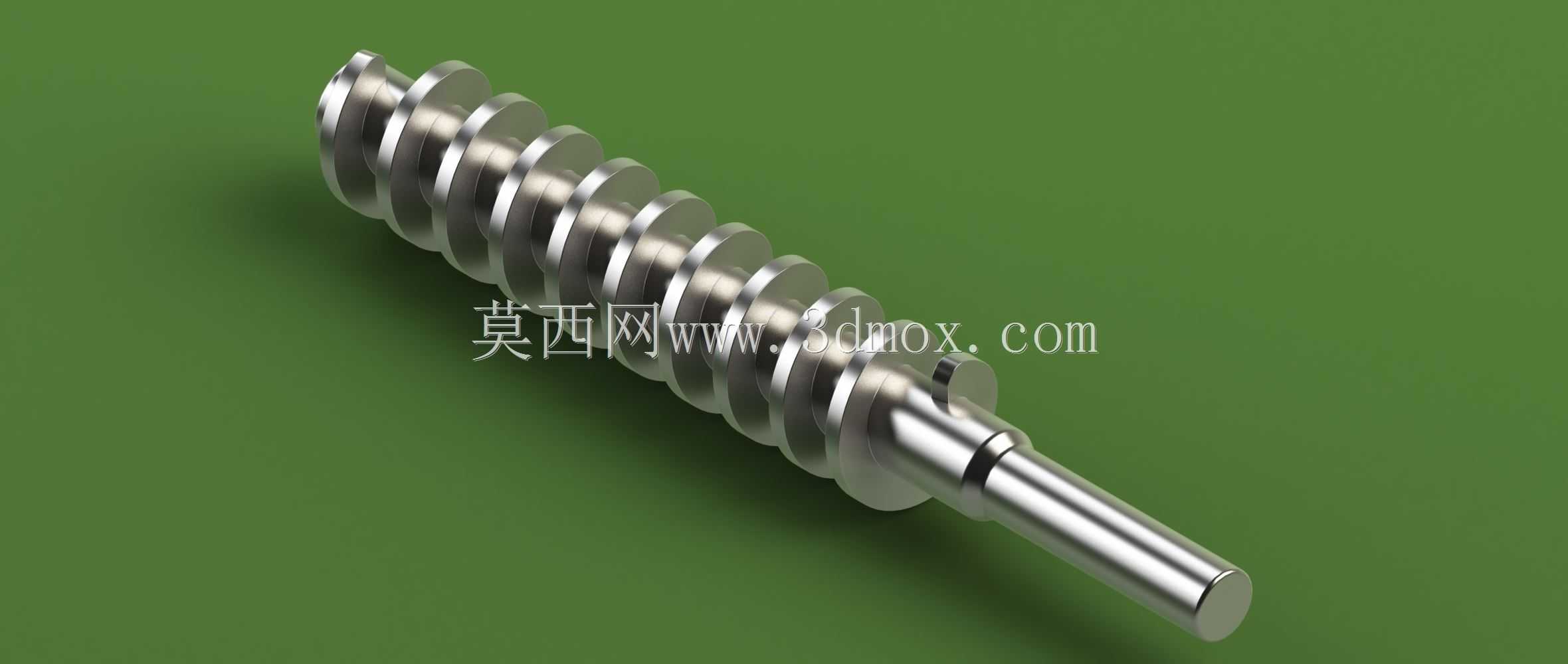

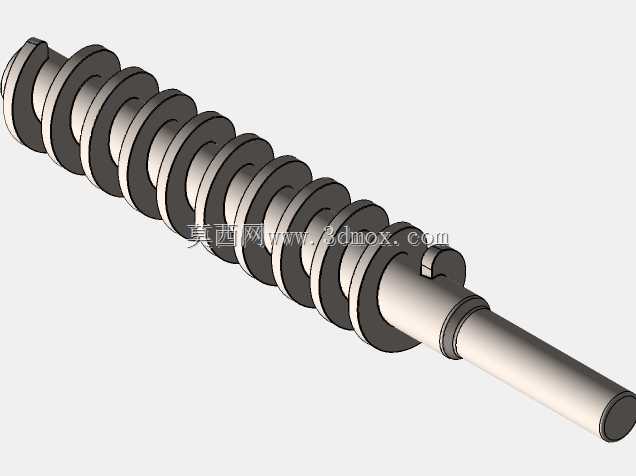

在各类需要直线进给动作的工业设备中，进给螺杆是把旋转运动转化为精准直线位移的核心执行构件，常见于普通车床的溜板进给单元、数控加工中心的轴向进给模组、小型自动化送料机构、精密检测平台的位移调节结构中，区别于普通连接用螺栓，这类螺杆的核心作用是传递运动与动力，而非单纯的构件紧固。从结构设计逻辑来看，这款进给螺杆采用单头梯形螺纹的牙型设计，相比三角牙型，梯形螺纹的牙侧角更小，传动过程中牙根受力更均匀，耐磨性能更优，能够承受更大的轴向载荷，同时螺纹副之间的间隙可以通过配套的开合螺母或者调整垫片进行补偿，长期运行磨损后仍能保持较高的传动精度，不会因为间隙累积出现进给窜动的问题。螺杆的一端设计有光轴定位段，该段的圆柱度公差控制在较高等级，装配时与设备机架上的深沟球轴承内圈配合，承担螺杆旋转过程中的径向支撑作用，避免螺杆长径比偏大带来的运转挠曲变形，定位轴段的末端加工有卡簧槽，用于安装轴用弹性挡圈，限制轴承内圈的轴向窜动，保证螺杆的轴向定位精度；螺纹段的另一端设计有直径更小的连接轴段，该段可通过联轴器与驱动电机、手轮或者同步带轮连接，接收输入的旋转扭矩，连接轴段上可根据装配需求加工键槽或者平面，避免扭矩传递过程中出现打滑空转的问题。从安装边界来看，设计时需要重点核算螺杆的有效螺纹行程长度，要匹配设备所需的最大进给位移量，同时在螺纹段的两端预留足够的安全退刀距离，避免螺母运行到行程极限位置时出现卡滞或者撞坏螺纹牙型的问题；螺杆的中心轴线与配套的移动导轨平行度公差需要严格控制，否则会导致螺母运行阻力增大，磨损加快，甚至出现运动卡滞的故障。实际应用场景中，这类进给螺杆在低速进给工况下可以实现微米级的位移调节，在手动调节的工装夹具、实验室精密位移台、小型专用机床的进给系统中应用广泛，相比滚珠丝杠结构，这类滑动摩擦形式的进给螺杆结构更简单，制造成本更低，具备一定的自锁性能，在垂直布置的进给场景中，停机后不会因为负载自重出现下滑移位的问题，不需要额外加装制动装置就能保证位置锁定的可靠性。设计建模过程中，螺纹段的牙型轮廓需要严格遵循通用传动螺纹的标准参数，牙顶与牙底的圆弧过渡处理能够有效降低应力集中，提升螺杆的抗疲劳强度，光轴段与螺纹段的同轴度公差需要在建模时就明确标注，避免后续加工装配出现不同轴带来的运转跳动问题；螺杆的表面粗糙度要求根据运行速度有所区分，与轴承配合的光轴段粗糙度要求更高，螺纹牙侧面的粗糙度需要控制在合理范围，既降低摩擦阻力，又能保证表面存油形成润滑膜，延长螺纹副的使用寿命。在设备选型匹配时，需要根据进给机构的最大轴向负载、运行速度、进给精度要求来确定螺杆的直径、导程、牙型参数，导程的大小直接影响进给速度与传动扭矩的比值，大导程螺杆适合快速进给的工况，小导程螺杆适合精密微调的场景，这款螺杆的导程设计适配中等进给速度的通用工况，能够兼顾传动效率与进给精度的平衡，不需要特殊定制就能适配多数通用进给机构的安装需求。
