金属弹性卡扣式固定连接件结构设计

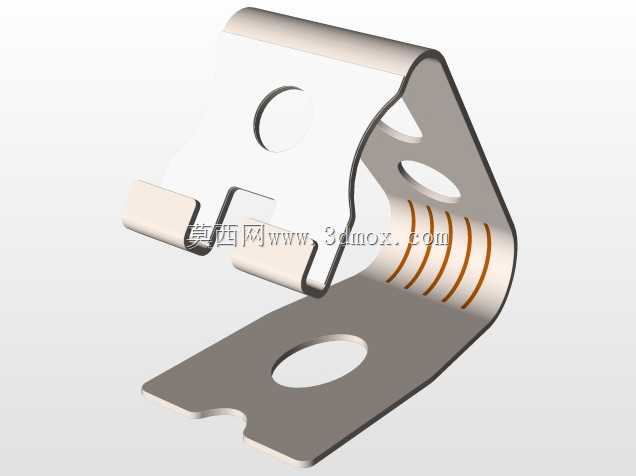

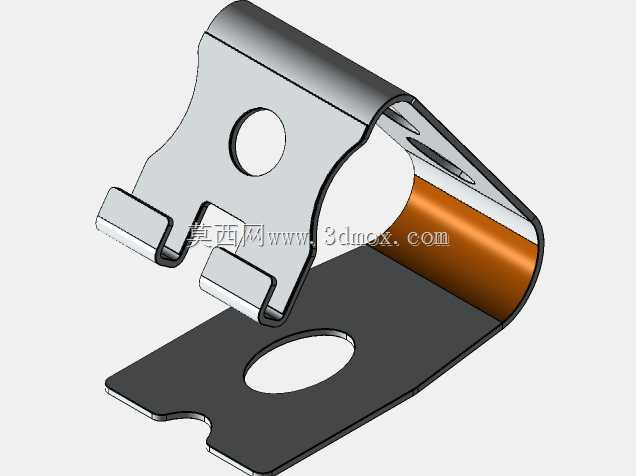

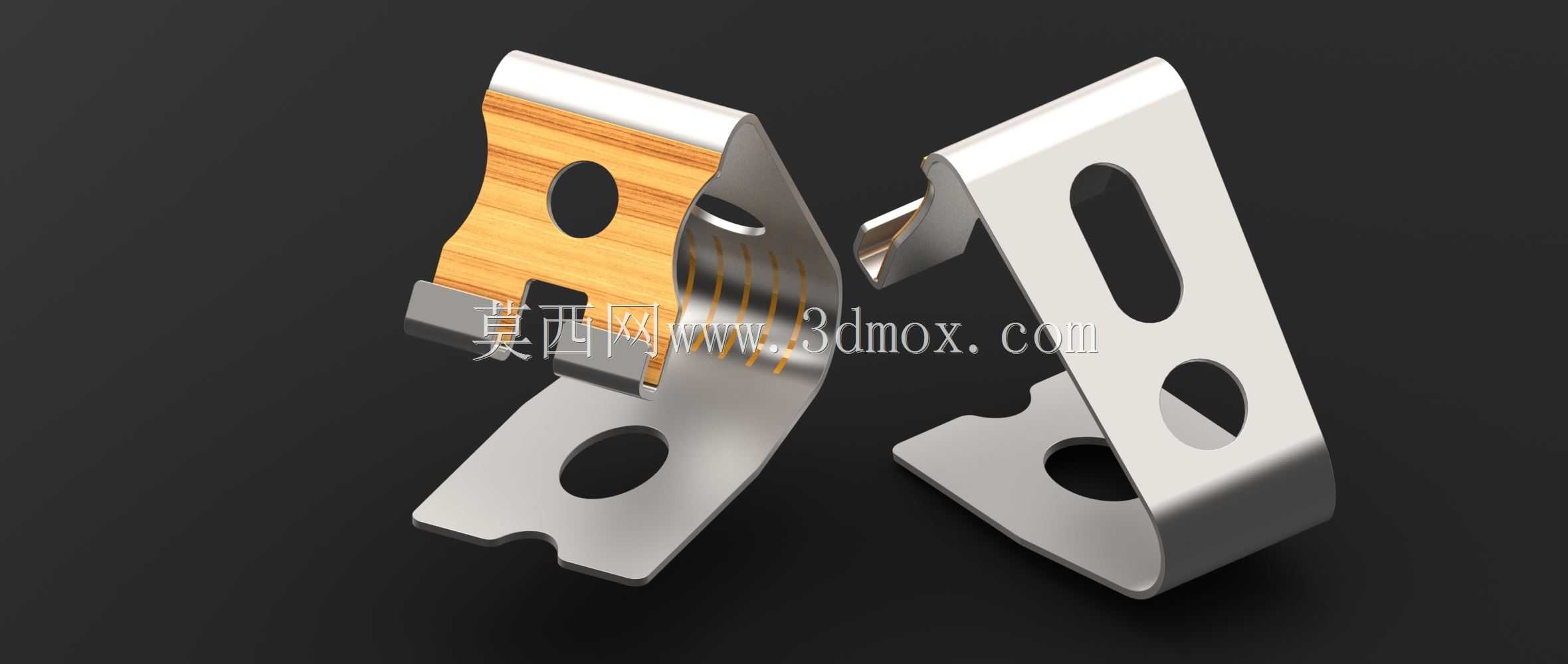

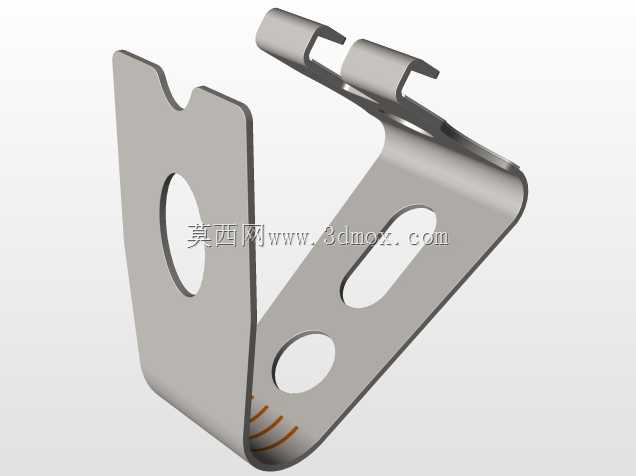

这类弹性卡扣连接件在日常工业装配场景中覆盖范围极广，小到消费电子内部的线束固定、面板卡装，大到户外通讯箱体的侧门快装、小型机电设备的外罩免螺丝固定，都能见到同结构原理构件的身影，核心作用是替代传统螺丝紧固方案，减少装配工序中的拧接操作，提升产线组装效率，同时降低后期维护拆卸的工具依赖。从实际使用需求出发，这类卡扣的设计首先要平衡夹持力与拆装便利性，夹持力过小会导致固定件松脱，在设备振动工况下出现异响甚至脱落风险，夹持力过大则会提升装配按压难度，还可能在反复拆装后出现金属疲劳断裂问题。设计阶段首先要确定基材的选型，常规工况下选用65Mn弹簧钢冲压成型即可满足弹性需求，表面做镀镍或镀锌处理应对常规室内环境的防锈要求，若涉及户外高湿或有弱腐蚀的使用场景，则要更换为304不锈钢材质，牺牲部分弹性极限换取耐腐蚀性能，避免长期使用后出现锈迹卡滞、弹性失效的问题。结构上采用一体弯折成型工艺，没有额外的焊接或铆接点位，从根源上避免连接部位的应力集中断裂风险，弯折处的圆角半径需要严格控制，圆角过小会导致冲压弯折时出现基材微裂纹，后期反复形变下裂纹扩展直接断裂，圆角过大则会占用过多安装空间，压缩卡扣的有效形变量。卡扣主体上开设的孔洞并非减重设计，长圆孔用于适配安装时的位置公差，当被固定件的安装柱位置存在±0.5mm以内的偏移时，长圆孔可以自动适配位置偏差，不需要额外调整卡扣安装位，降低装配对位难度；圆形孔则是用于辅助定位，部分场景下可以穿过细小的扎带做二次防脱固定，应对强振动工况下的额外固定需求。卡扣接触被夹持件的一侧做了微凸的压边设计，压边处做了倒钝处理，不会刮伤被固定件的表面涂层，同时压边的凸起高度控制在0.3mm，刚好可以在夹持时嵌入被固定件表面的浅定位槽，避免横向受力时卡扣出现滑移错位。安装边界方面，这类卡扣的整体安装占用空间极小，不需要预留螺丝安装的沉头空间，也不需要在安装基座上攻丝，只需要在基座上冲出对应宽度的卡槽，将卡扣尾部插入卡槽后靠自身弹性卡紧即可完成固定，单颗卡扣的安装耗时不超过2秒，相比传统螺丝紧固效率提升80%以上。实际选型时需要根据被夹持件的厚度调整卡扣的开口尺寸，常规款适配1-3mm厚度的板材夹持，若需要夹持更厚的构件，可以调整弯折处的张开角度，同时适当提升基材的厚度，保证足够的夹持力矩。需要注意的是，这类卡扣不适合用于需要频繁拆装超过百次的场景，金属材质的疲劳寿命存在上限，反复形变超过极限后弹性会逐步衰减，最终导致夹持力不足，因此在设计维护频次较高的设备结构时，需要预留卡扣的更换空间，或者选用弹性极限更高的铍铜材质制作，提升反复拆装的使用寿命。另外在冲压工艺设计上，卡扣的所有边缘都需要做去毛刺处理，避免装配时划伤操作人员的手部，同时毛刺脱落也可能掉入设备内部造成电路短路或机械卡滞隐患，这也是很多初入结构设计行业的工程师容易忽略的细节，往往只关注卡扣的力学性能，忽略了工艺细节带来的使用风险。
