开式索具螺旋扣绳索张紧调节构件

在起重吊装、索道架设、户外张拉结构、船舶系泊、电力线路拉线布设这类需要对柔性索类构件施加预紧力的作业场景里，这类螺旋张紧构件是不可替代的基础连接件。很多刚入行的结构设计人员容易忽略这类小构件的细节设计，要么把调节行程留得不足，现场安装时索长偏差几毫米就没法张紧到位，要么两端连接结构的受力匹配没做好，要么出现螺纹咬死没法后期调整，要么在交变载荷下出现螺纹滑牙失效。

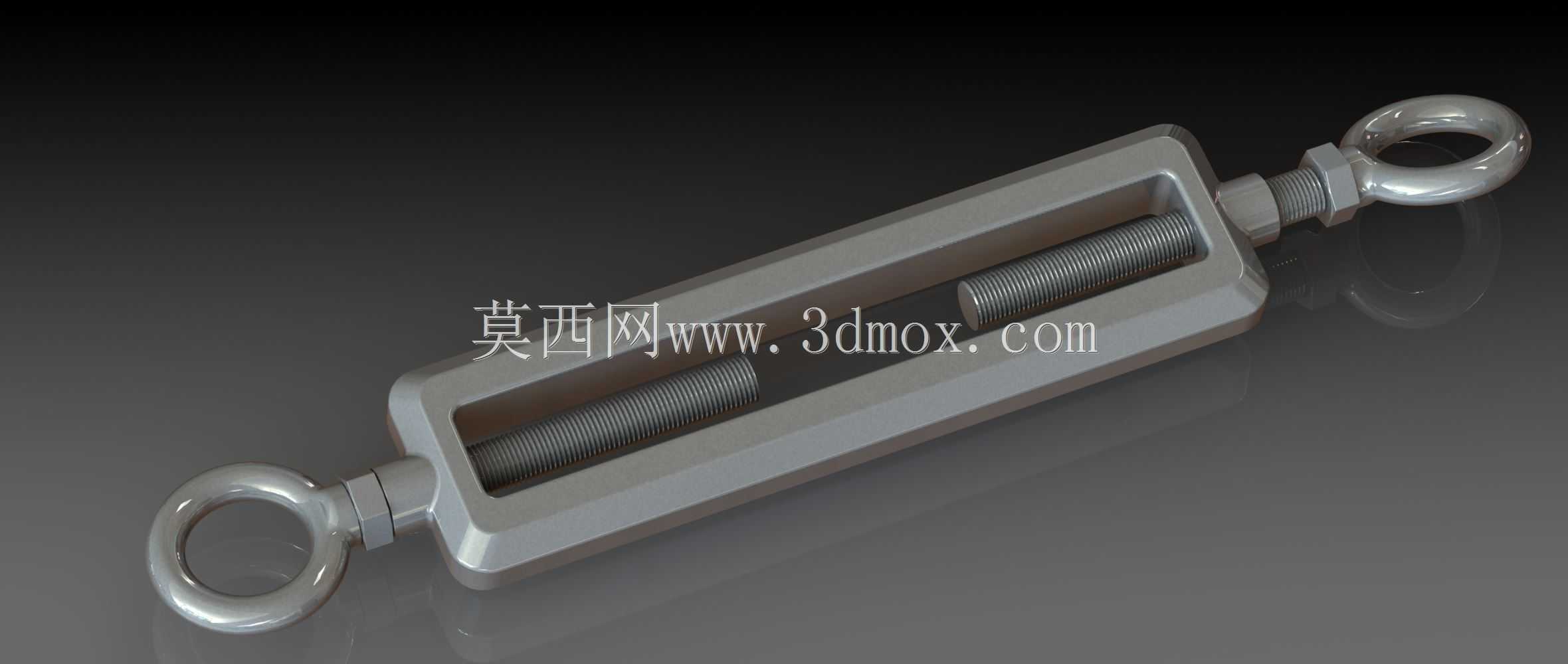

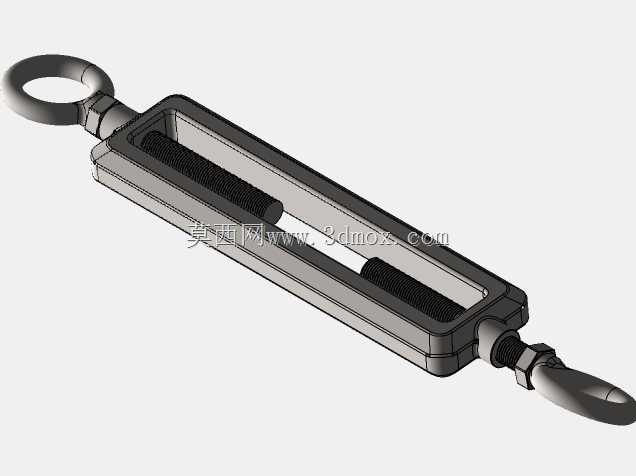

从功能逻辑上看，这个构件的核心作用是通过中部框架内的两段反向螺纹副，转动框架本体时，两端的连接端会同步相向或反向移动，以此实现两端连接绳索的长度微调与张力控制，不需要额外裁剪绳索或者增加调节垫片，就能把索的张力调整到设计要求的数值，后期运维过程中如果索体出现蠕变松弛，也可以随时转动框架二次张紧，不需要拆解整个连接节点。

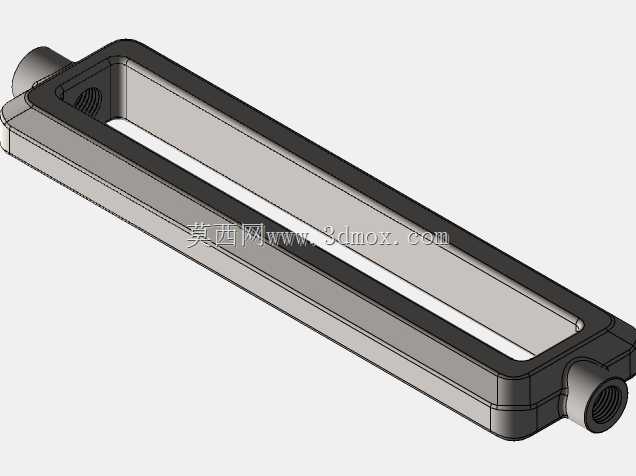

设计这类构件的时候，首先要明确受力边界：两端的吊环结构是直接和索具卸扣、拉线端环配合的，吊环的内孔尺寸要匹配对应规格卸扣的销轴直径，间隙不能太大否则会出现晃动冲击，也不能太小导致安装时销轴穿不进去，常规同规格张紧器的吊环内孔要比配套卸扣销轴大0.5到1毫米，兼顾安装便利性和受力贴合度。中部的框架是主要的承力结构，采用长槽型的开式结构，一方面是减重，另一方面是方便观察内部螺杆的啮合长度，避免调节时螺杆脱出框架造成失效，框架的截面厚度要根据额定载荷做抗弯校核，因为张紧时两端螺杆的拉力会对框架的两个侧边产生弯曲力矩，不能只按纯拉伸计算壁厚，很多现场失效的案例都是框架侧边抗弯不足，受载后出现向外张开的变形，导致螺杆从框架内滑脱。

螺纹副的设计是整个构件的核心，两端的螺杆分别采用左旋和右旋的梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，适合承受较大的轴向张紧力，而且螺纹的导程要和调节效率匹配，导程太大的话张紧时的力臂太短，人工转动框架很费力，导程太小的话调节行程需要转动太多圈数，现场作业效率低，常规中小型规格的张紧器采用4到6毫米导程的梯形螺纹比较合适。同时要注意螺杆旋入框架的最小啮合长度，不管调节到最长的安装位置，每端螺杆和框架的螺纹啮合长度不能小于螺杆直径的1.5倍，否则会出现螺纹脱扣的风险，设计时要在螺杆上做位置标记，提醒安装人员不要超行程调节。

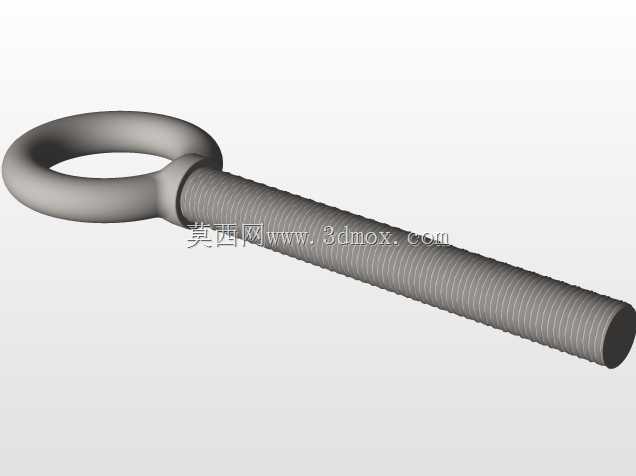

安装边界方面，这类构件的整体安装长度要预留足够的调节余量，通常设计时要保证最短安装长度比设计索长短20到30毫米，最长安装长度比设计索长长50毫米以上，这样既能覆盖索体的长度制造误差，也能给后期运维的二次张紧留出调节空间。两端的连接吊环是可以自由转动的结构，避免索体扭转的时候把力矩传递到螺纹副上，造成螺纹松动或者卡滞，吊环和螺杆的连接部位要做圆角过渡，减少应力集中，因为张紧状态下这个位置是应力集中点，交变载荷下很容易从过渡位置断裂。

实际应用中，这类构件在货运索道的承载索张紧、户外广告牌的拉索固定、建筑工地的缆风绳调节、船舶甲板的货物系固、光伏支架的拉线加固场景里都有大量使用，不同场景下的表面处理要求也有区别，户外使用的构件要做热镀锌处理，避免长期淋雨生锈导致螺纹无法转动，船用场景下还要采用不锈钢材质，抵御盐雾腐蚀。建模的时候要注意还原螺纹副的配合间隙，框架的长槽内壁和螺杆之间要留出1到2毫米的间隙，避免加工误差导致螺杆转动时和框架内壁摩擦卡滞，两端吊环的转动副也要留出合理的配合间隙，保证吊环可以360度自由转动，适配不同角度的索体连接方向。很多新手建模时容易把两端螺纹做成同方向，实际生产出来就完全没法实现张紧调节功能，这是设计时最容易犯的低级错误，必须反复确认两端螺纹的旋向相反，转动框架时两端能同步收放。另外框架端部的螺纹孔要做同轴度约束，保证两端螺杆的轴线重合，否则张紧时螺杆会出现别劲的情况，不仅转动费力，还会产生附加的弯曲应力，降低构件的整体承载能力。
