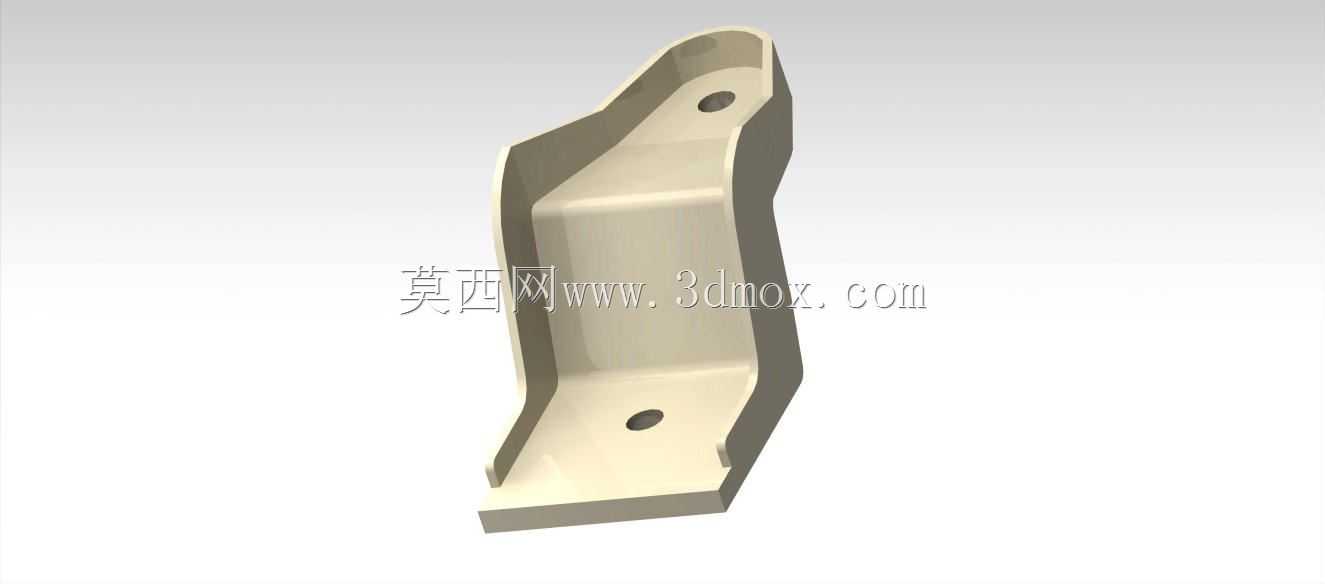

双孔弯折异形金属支撑固定支架结构

在各类机电设备、轻型工装以及民用五金装配场景里，这类异形弯折支撑件的应用覆盖范围极广，小到小型电控柜内部的元件安装托举，大到输送线侧边的导向件固定、轻型设备的边角防护支撑，都能见到同结构逻辑的零件身影。不同于标准平直角码的单一连接功能，这款零件采用一体化弯折成型的结构设计，主体沿纵向做了适配安装空间的异形曲面过渡，既避开了装配路径上的其他部件干涉，又能在有限的安装空间里获得更长的支撑力臂，降低连接点位的应力集中风险。从结构受力角度来看，零件的弯折边缘做了小圆弧过渡处理，没有尖锐的直角应力集中点，在承受垂直于安装面的静载荷时，力流可以顺着弯折曲面平滑传递到两个安装孔位，不会在弯折根部出现应力突变导致的零件变形甚至断裂。两个安装孔分别布置在零件的上下两端，孔位的同轴度以及与安装基准面的垂直度公差，在设计时需要控制在合理范围内，保证装配时螺栓可以顺利穿入，不会出现别劲的情况，同时孔位周边做了轻微的沉台处理，让螺栓头可以完全贴合零件表面，不会出现凸起干涉其他部件的问题。零件的安装边界需要结合实际装配场景预留足够的操作空间，上端孔位距离零件最顶端的边缘留出了足够的扳手操作空间，下端孔位距离弯折底边的距离也适配常用的套筒工具操作范围，不需要特殊定制工具就能完成现场装配。在设计思路上，这类零件优先采用一体化冲压弯折工艺成型，不需要额外的焊接拼接工序，既减少了焊接带来的热变形误差，又能提升零件的整体结构强度，表面做常规的喷塑或者镀锌处理就能满足多数常规工况的防锈需求，如果应用在有腐蚀介质的场景，也可以更换不锈钢板材冲压，不需要大幅调整模具结构。零件的内腔做了内凹的让位设计，当被支撑的部件带有凸起定位结构时，可以直接嵌入这个内凹区域，不需要额外增加定位零件，就能实现支撑与定位的双重功能，减少装配时的零件数量，降低整体装配成本。在实际选型使用时，需要根据承载的载荷大小调整板材的厚度，常规轻型承载场景下选用1.5到2毫米厚度的冷轧钢板即可满足强度要求，如果需要承受更大的冲击载荷，可以适当增加板材厚度，同时将两个安装孔的孔径适配更大规格的连接螺栓，提升连接强度。这类异形支撑件相比标准型材切割的支撑结构，最大的优势在于可以完全适配特定的安装空间，不需要在装配现场进行二次切割打磨，所有的尺寸和结构都在设计阶段完成匹配，拿到零件就可以直接上线装配，大幅提升现场装配的效率，也避免了现场加工带来的尺寸误差和外观瑕疵。在三维建模过程中，需要重点关注弯折处的展开尺寸计算，不同厚度的板材对应的弯折回弹量不同，需要结合实际冲压工艺参数调整弯折角度，保证成型后的零件尺寸符合设计公差要求，两个安装孔的位置需要在展开料片上提前冲制，避免成型后再钻孔带来的位置偏差。
