全滚刀式测量探头结构设计

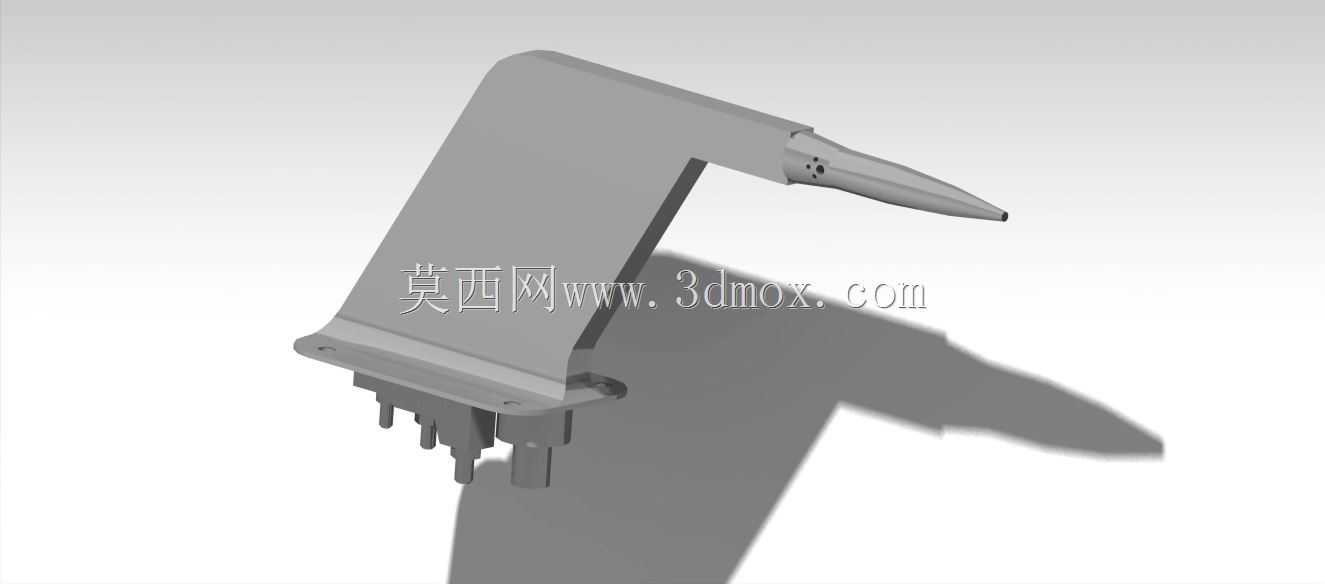

　　这款全滚刀探头主要应用在精密机加工工位的在机测量场景，常见于多轴加工中心、数控磨床的工件尺寸校验环节，替代人工接触式测量的低效方案，能够在工件一次装夹状态下完成轮廓度、位置度、关键尺寸的快速采集，避免二次装夹带来的定位误差。从结构设计逻辑来看，整体采用悬臂式布局，主体支撑段做了等强度变截面处理，靠近安装基座的位置截面厚度更大，向探测端逐步收窄，既保证悬臂状态下的结构刚性，减少测量过程中的形变偏移，又尽可能控制前端重量，降低移动轴的负载惯量。安装基座部分设计了带定位销孔的法兰安装面，配套多组固定接柱，能够直接适配机床测头安装座的标准接口，安装时通过定位销完成初定位，再用紧固件锁紧，安装重复定位精度可以控制在微米级，

　　不需要额外做复杂的调校工作。探测端的尖状结构做了圆弧过渡处理，避免接触工件时刮伤已加工表面，端部的多组微小开孔是气路通道，工作时可以喷出高压气体清理工件表面的切屑、切削液残留，避免杂质附着在探测端带来测量误差。整个探头的走线全部集成在主体结构的内部空腔里，外部没有裸露的管线，既可以避免加工过程中飞溅的切屑刮伤线缆，也能防止切削液渗入造成电路故障，防护等级可以满足机加工车间的复杂工况要求。从安装边界来看，悬臂伸出长度适配常见中型加工中心的主轴行程范围，安装后不会和工作台、夹具、刀库发生运动干涉，主体侧面做了平整的安装基准面，方便后期维护时快速拆装校准，不需要重新打表找正。功能设计上，这款探头采用接触式触发原理，

　　探测端接触到工件表面时会瞬间触发信号给机床数控系统，记录当前坐标点，通过多点采集拟合出工件的实际轮廓，和理论模型做比对，直接输出尺寸偏差值，操作人员可以根据偏差值直接调整加工参数，不需要把工件拆下送到三坐标测量室检测，大幅缩短单件加工的辅助时间。结构细节上，主体和安装基座的连接位置做了加强筋过渡，避免长期往复运动产生应力集中导致的结构断裂，探测端和主体的连接采用快换结构，当探测端出现磨损时可以快速更换，不需要更换整个探头主体，降低后期维护成本。整个结构的壁厚设计经过刚度仿真验证，在常规测量接触力下，形变量控制在测量允许的误差范围内，不会因为结构形变影响最终的测量精度，外表面做了硬质阳极氧化处理，耐磨耐腐蚀，能够长期在有切削液、油雾的车间环境下稳定工作。
