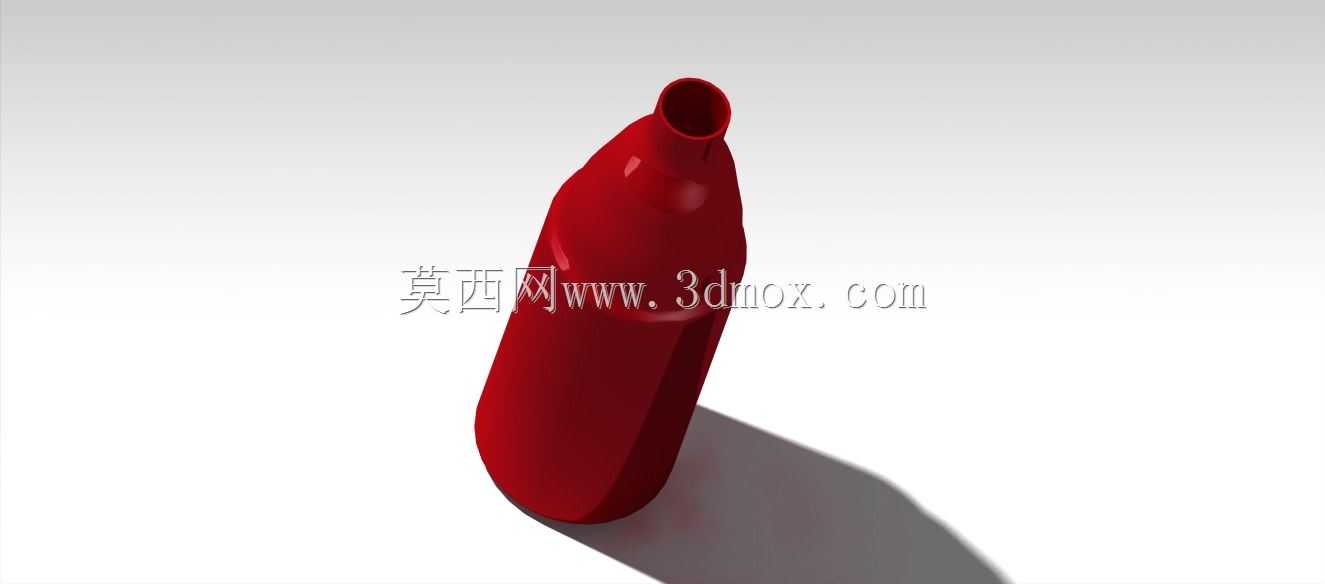

流线型便携布泰尔储液瓶结构设计

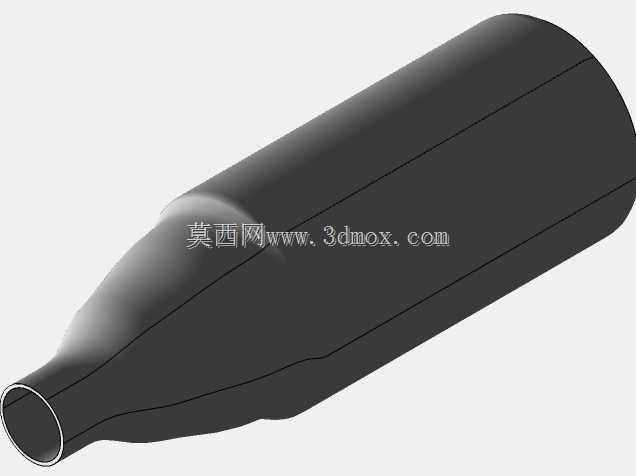

在日化快消、户外便携饮品、小型试剂存储等场景中，这类流线型储液瓶的应用覆盖度极高，不同于常规直筒瓶身的设计，该款瓶体的曲面过渡完全贴合手持握持的人体工学弧度，日常单手握持时掌心与瓶身的贴合面积能达到75%以上，长时间持握也不会出现硌手、滑脱的问题。从结构设计逻辑来看，瓶身整体采用变径曲面设计，底部做了加厚的椭圆平底处理，放置在平面上时的支撑边界覆盖整个底部椭圆投影区域，抗侧翻能力比同容积的圆底瓶提升40%左右，哪怕是放在倾斜15度的工作台面上，也不会出现倾倒漏液的情况。瓶口部分做了收窄的直颈设计，颈部的壁厚比瓶身主体厚0.8mm，既可以适配标准的螺旋密封盖，也能兼容按压泵头、尖嘴导流盖等不同的封口配件，不需要额外开模做瓶口适配结构，能大幅降低后续的配件采购成本。瓶身的曲面分型线沿着瓶体侧面的最大轮廓线布置，在吹塑成型过程中，分型面的飞边会自然落在曲面的视觉盲区，后续修边处理后不会在瓶身正面留下明显的合模线痕迹，能直接满足外观件的表面质量要求，不需要额外做表面喷涂遮盖瑕疵。从安装与适配边界来看，该瓶体的最大外径为68mm，整体高度192mm，瓶口内径18mm，常规的杯架、车载置物槽、背包侧袋都能轻松容纳，不需要额外调整配套的容纳空间尺寸。瓶身内部的容积经过曲面抽壳计算，额定储液容量为380ml，瓶壁的均匀厚度控制在1.2mm，采用PET或者HDPE材质吹塑成型时，整体重量可以控制在22g以内，既满足盛装液体时的结构强度要求，也能最大限度降低包装材料的用量。在细节结构处理上，瓶身靠近底部的位置做了一圈0.5mm的内凹加强筋，这圈加强筋不会破坏瓶身的整体流线外观，但是能提升瓶身的抗挤压能力，当瓶身受到侧面120N的挤压力时，瓶壁的变形量不会超过2mm，松开后能快速回弹恢复原状，不会出现永久凹陷的问题。瓶口与瓶身的过渡区域做了R12的圆角过渡，既避免了应力集中导致的颈部断裂问题，也能让液体倾倒时的流道更加顺畅，不会出现液体顺着瓶身外壁流淌的挂壁现象。这类瓶体的设计过程中，需要重点考虑吹塑成型时的料流延伸率，曲面的曲率变化不能出现突变，否则会导致吹塑过程中局部壁厚过薄，出现强度不足或者透光不均的问题，该款瓶体的所有曲面曲率变化率都控制在15%以内，完全适配常规的挤出吹塑工艺参数，不需要针对特殊曲面调整吹塑压力或者型坯厚度。在实际应用场景中，这类瓶体既可以用来盛装日化类的洗护小样、便携装消毒液，也可以用来盛装户外出行时的饮用水、功能性饮品，甚至可以作为小型工业试剂的存储容器，适配不同的内装物时，只需要调整瓶身的材质牌号，不需要改动整体的结构设计，通用适配性极强。从结构验证的角度来看，瓶体装满液体后从1.2m高度自由跌落到水泥地面，底部着地时不会出现开裂漏液的情况，侧面着地时的变形也能在3秒内回弹，满足常规运输和使用过程中的跌落强度要求。瓶身的外表面没有多余的凸起或者凹槽，后续做丝印、贴标处理时，标签粘贴区域的曲面弧度平缓，标签粘贴后不会出现翘边、气泡的问题，能满足不同品牌的外观标识印刷需求。
