双轮木壳起重滑车三维结构设计

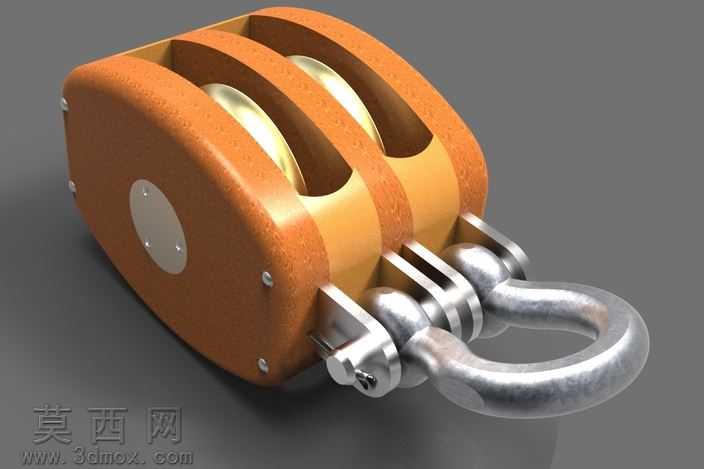

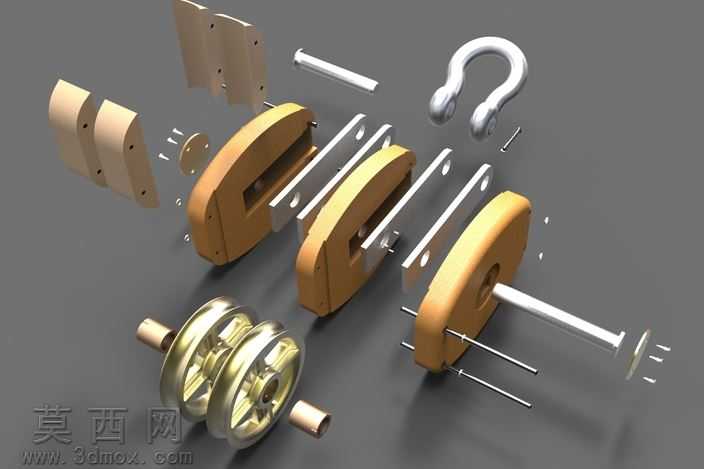

本作品为双轮木壳起重滑车的三维建模设计，建模过程中首先对滑车的整体功能逻辑进行拆解，将整体结构划分为木质壳体、内置金属滑轮、端部金属吊环、侧封金属盖板、连接销轴、紧固螺丝六大核心模块，在三维建模软件中先通过草图绘制各部件的截面轮廓，针对木壳部分采用多段放样结合布尔运算的方式，还原壳体包裹滑轮的弧形内腔与外部圆润过渡的造型，精准控制双滑轮的安装槽间距，保证滑轮转动时不会与壳体内壁发生干涉。针对金属滑轮部分，通过旋转凸台命令生成带圆弧绳槽的轮体结构，预留出与中心销轴配合的轴孔尺寸，还原金属轮体的光滑曲面特征。端部的金属吊环结构采用扫描命令生成环形钩体，再通过装配约束将吊环与壳体前端的金属连接座进行配合，还原吊环可绕连接轴小幅转动的活动特性，侧封金属盖板则通过拉伸命令生成圆形板件，预留出紧固螺丝的安装孔位，与木壳侧面的定位孔精准对齐。材质渲染阶段，为木壳部分赋予做旧质感的实木材质，调整纹理方向贴合壳体的曲面走向，还原木质构件表面细微的粗糙质感与使用磨损痕迹；为金属滑轮、吊环、盖板、销轴等部件赋予拉丝金属材质，调整金属的粗糙度与反光参数，区分出滑轮工作面的高反光金属质感与吊环表面的哑光锻打金属质感，在吊环与连接座的接触位置添加细微的磨损纹理，提升模型的真实感。结构设计上充分考虑起重滑车的实际使用需求，双滑轮的布局可实现绳索的多段绕接，提升起重作业的省力倍率，木壳结构既可以对内部滑轮起到防护作用，避免作业过程中杂物卡入滑轮绳槽，也能减轻整体构件的自重，端部的吊环结构可快速与起重吊点进行连接，侧封盖板采用螺丝紧固的方式，方便后期对内部滑轮进行维护更换。建模过程中对所有配合面的公差进行了合理预留，保证各活动部件在虚拟装配后可实现符合实际工况的相对运动，整体模型布线规整，曲面过渡自然，无破面、重叠面等建模问题，可直接用于起重工具的结构展示、教学演示或相关产品的设计参考。
