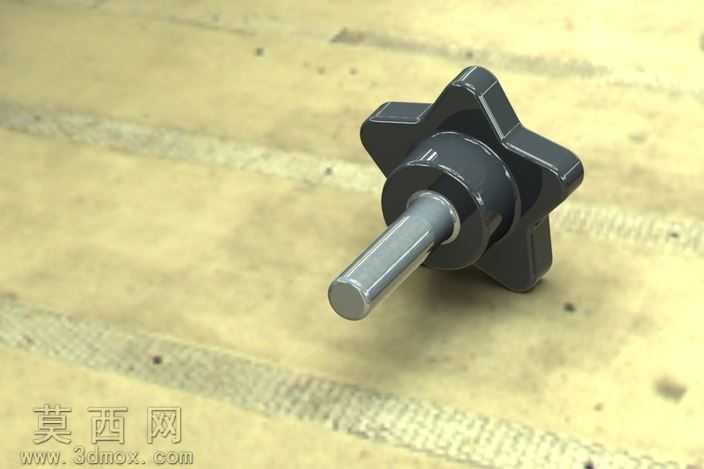

星形手柄M8旋钮螺丝三维建模作品

本作品为手动调节用M8规格星形旋钮螺丝，建模阶段首先基于机械设计手册中旋钮类紧固件的标准尺寸参数，先绘制螺杆部分的回转截面草图，通过回转特征生成M8规格的金属螺杆主体，螺杆端部做了圆角过渡处理，避免锐边造成的使用划伤，同时还原了金属杆身的圆柱度与端部的倒角细节。手柄部分采用五角星形的防滑结构设计，建模时先绘制星形的外轮廓草图，通过拉伸生成手柄的基础实体，再对星形的每个棱角做圆角过渡处理，既保证握持时的触感舒适，也避免棱角磕碰造成的结构崩损，手柄与螺杆衔接的位置做了环形凸台结构，既可以增强手柄与螺杆的连接强度，也能在旋钮锁紧时起到端面限位的作用，避免旋钮过度旋入损伤安装基面。材质与渲染阶段，将螺杆部分赋予抛光金属材质，调整金属材质的反射参数与粗糙度，还原钢制螺杆经过机加工后的金属光泽与细微的加工纹理，手柄部分赋予哑光黑色硬质工程塑料材质，调整材质的漫反射参数与轻微的磨砂质感，还原工业级塑料旋钮的真实触感，同时在手柄与螺杆的衔接位置做了材质分界的细节处理，还原两种材质装配后的真实衔接效果。渲染阶段采用柔和的工作室漫射光源，调整光源角度突出星形手柄的棱角结构与螺杆的圆柱质感，添加轻微的环境闭塞效果增强模型的结构层次感，让整体渲染效果贴近工业实物的视觉表现。结构设计上充分考虑手动操作的使用需求，星形的五个握持边均匀分布，保证手动旋转时每个角度都能获得充足的施力面，无需额外工具即可完成锁紧与松开操作，整体结构无多余冗余特征，所有尺寸符合紧固件的通用安装标准，可直接用于机械设备的手动调节部位、工装夹具的锁紧部位等场景的装配验证，也可用于工业产品的结构展示与拆装演示使用。建模过程中对所有特征做了参数化关联，若需要调整规格尺寸，仅需修改对应草图参数即可快速生成不同规格的旋钮模型，大幅提升同系列零件的建模效率。
